Montage Des 19" Touchscreenmo- Nitors (Vargm19Ts355) - Butler Librak355S Betriebsanleitung

1297-M008-4_B
D
Seite 19 von 68
LIBRAK355 - LIBRAK355P - LIBRAK355S - LIBRAK355PS - LIBRAK355WS - LIBRAK355PWS

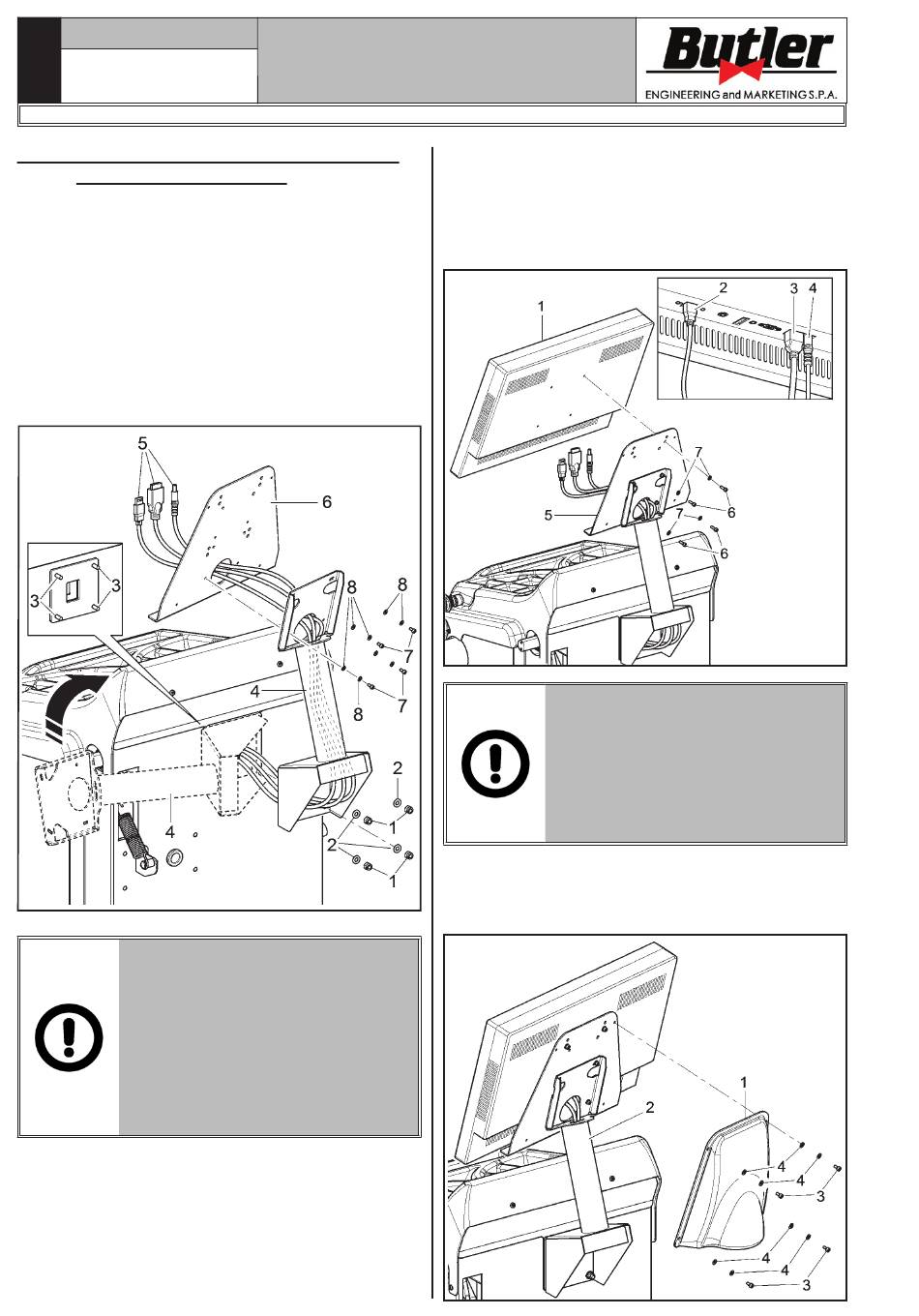

9.3.8 Montage des 19" Touchscreenmoni-
tors (VARGM19TS355)
1. Die Muttern (Abb. 22B Pkt. 1) und die Schei-
ben (Abb. 22B Pkt. 2) von den Schrauben
(Abb. 22B Pkt. 3) abschrauben. Den Monitor-Trä-
ger (Abb. 22B Pkt. 4) um 90° gedreht montieren.
Dann die vorher gelockerten Muttern und Scheiben
wieder schrauben.
2. Die Kabeln (Abb. 22B Pkt. 5) durch das Loch des
Blechs (Abb. 22B Pkt. 6) und dieses am Monitor-
Träger befestigen (Abb. 22B Pkt. 4) mit den
mitgelieferten Schrauben (Abb. 22B Pkt. 7) und
Scheiben (Abb. 22B Pkt. 8).
W Ä H R E N D D I E S E S V E R FA H -
RENS ACHTEN SIE BESONDERS
AUF DAS NETZKABEL, DAS KA-
BEL HDMI UND DAS KABEL USB
(ABB. 22B PKT. 5) UM SIE NICHT
ZU SCHADEN.
SICH VERSICHERN, DASS SIE
INNERHALB DES STÜTZSCHLAU-
CHES GESTECKT SEIEN, WIE IN
ABB. 22B ABGEBILDET.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
3. Die Kabeln am Monitor schließen (Abb. 23B Pkt. 1),
wie in Abb. 23B abgebildet (Kabel USB Pkt. 2, Ka-
bel HDMI Pkt. 3, Netzkabel Pkt. 4). Den Monitor
befestigen (Abb. 23B Pkt. 1) am Blech (Abb. 23B
Pkt. 5) mit den mitgelieferten Schrauben (Abb. 23B
Pkt. 6) und Scheiben (Abb. 23B Pkt. 7).
Abb. 23B
Abb. 22B
4. Befestigen Sie das Gehäuse (Abb. 24B Pkt. 1) an
der Monitor-Halterung (Abb. 24B Pkt. 2) mit den
mitgelieferten Schrauben (Abb. 24B Pkt. 3) und
Scheiben (Abb. 24B Pkt. 4).
Abb. 24B
WÄHREND DIESES VERFAHRENS
ACHTEN SIE BESONDERS AUF
DIE ANSCHLÜSSE DER KABELN
(NETZ-/SIGNAL-/USB-KABELN)
AM MONITOR, UM SIE NICHT ZU
SCHADEN UND UM DEN KORREK-
TEN BETRIEB DES PRODUKTES
ZU GARANTIEREN.
