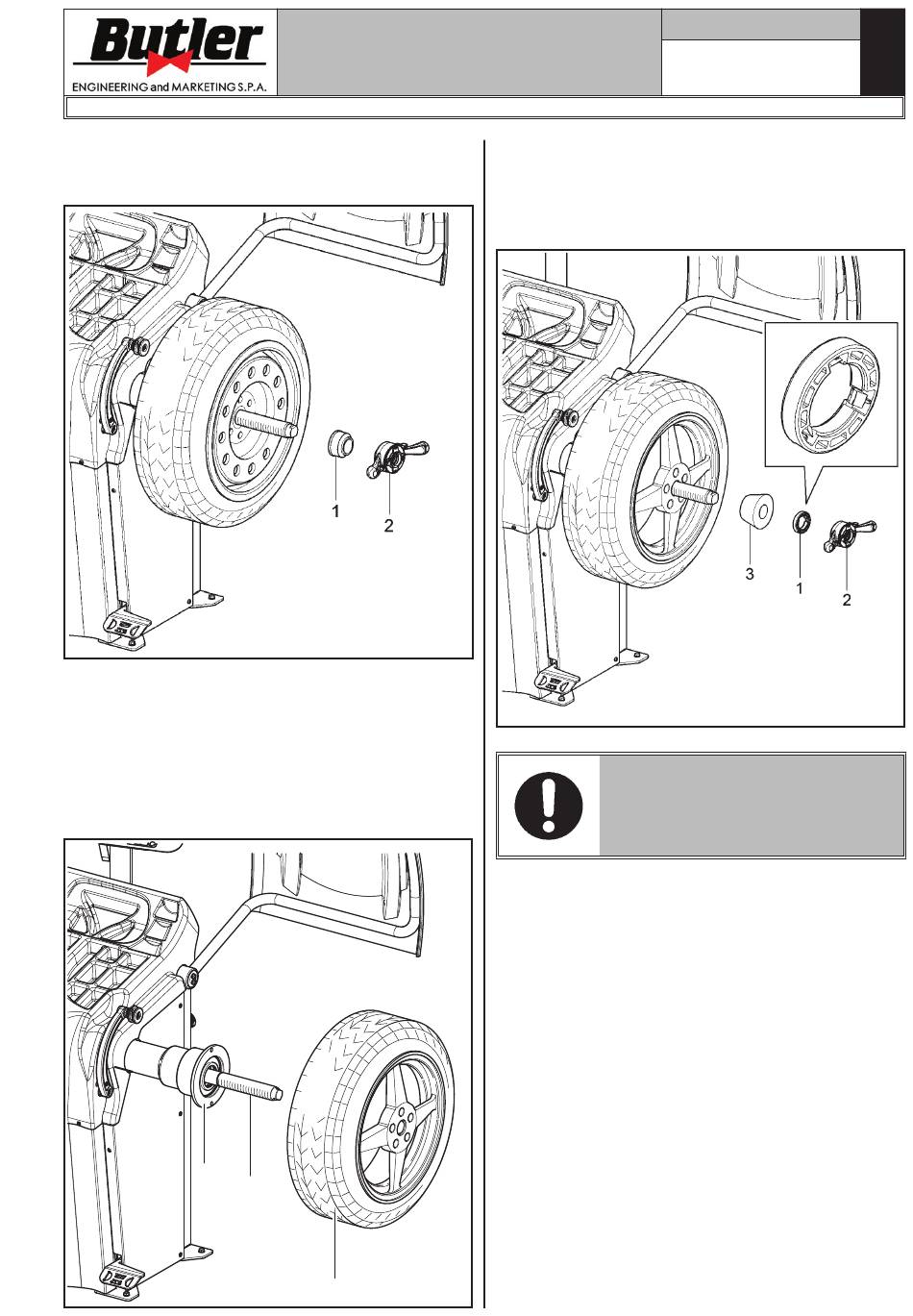

4. Die Schutzkappe (Abb. 28 Pkt. 1) in die Spann-
mutter (Abb. 28 Pkt. 2) einsetzen und gegen das
Rad arretieren.
Bei einigen Aluräder mit sehr hoher Zentrierung muss
der Konus auf der Radaußenseite montiert werden.
5. Spindel (Abb. 29 Pkt. 1) reinigen, bevor das Rad
aufzuspannen.
6. Das Rad (Abb. 29 Pkt. 3) bis an den Auflage-
flansch aufspannen. Dabei soll die Felgeninnensei-
te (Abb. 29 Pkt. 2) zur Radauswuchtmaschine
gerichtet sein.
2
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 28
1
Abb. 29
3
7. Den Konus montieren (Abb. 30 Pkt. 3). Die engere
Konusseite soll gegen das Rad gerichtet sein.
8. Den Druckring (Abb. 30 Pkt. 1) in die Spannmut-
ter (Abb. 30 Pkt. 2) einsetzen und den Konus
(Abb. 30 Pkt. 3) arretieren.
MAN MUSS DEN DRUCKRING
ABB. 30 PKT. 1) MONTIEREN, MIT
DER SEITE DER ZÄHNE ZUR NUT-
MUTTER GERICHTET (ABB. 30
PKT. 2).
