LIBRAK355 - LIBRAK355P - LIBRAK355S - LIBRAK355PS - LIBRAK355WS - LIBRAK355PWS

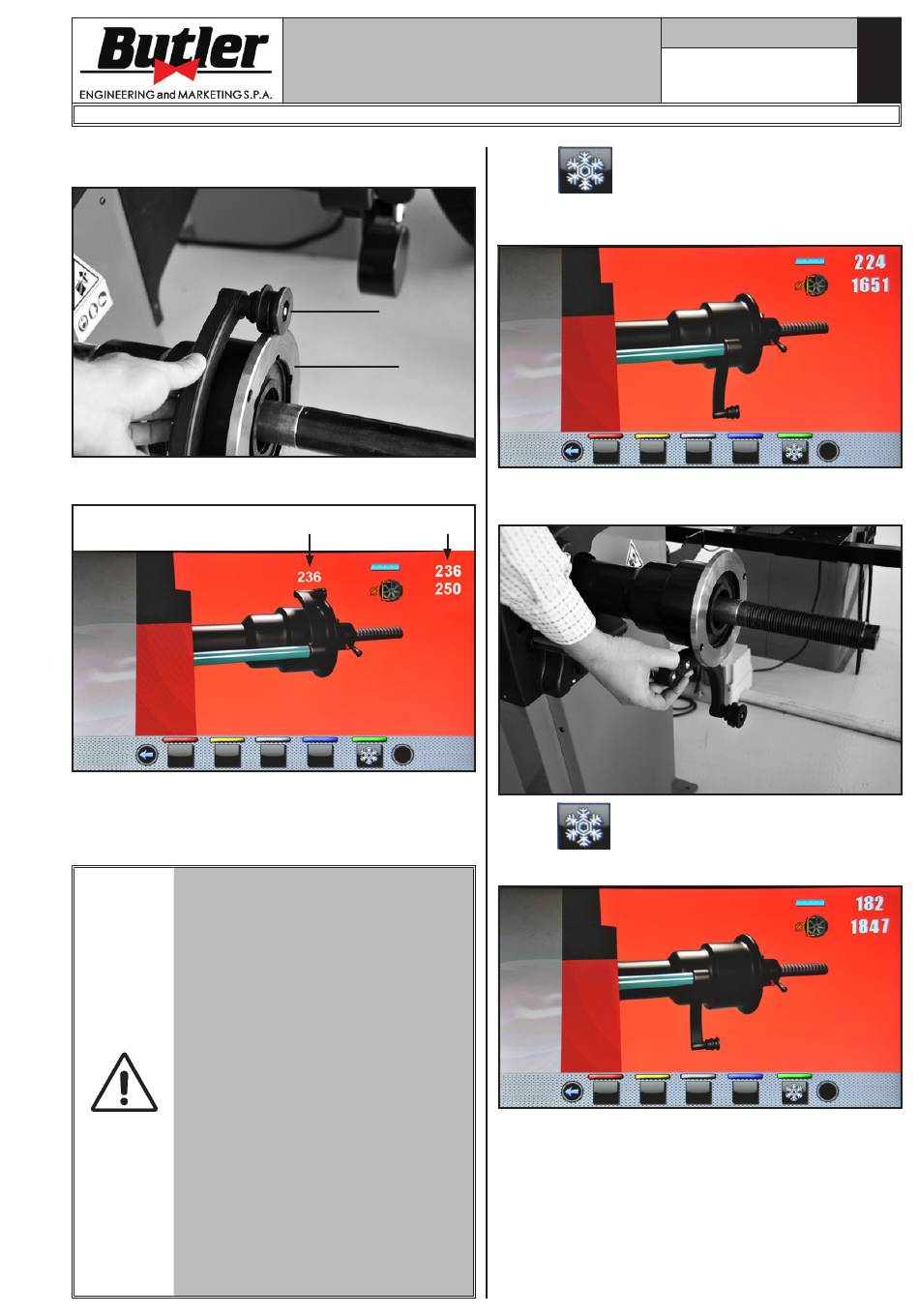

Den Taster (Abb. 67 Pkt. 1) auf die Spindelflansch
(Abb. 67 Pkt. 2) stellen.
Abb. 67
Auf dem Monitor erscheint der folgende Bildschirmin-
halt, für das Anzeigen der gemessenen Werte:
Abb._68
- Der Wert neben des Symbol "Messstab" (Abb. 68
Pkt. 1) (236 mm für Schraubenspindel oder 256
mm für pneumatische Spindel) muss gleich wie das
Wert auf dem Taster sein (Abb. 68 Pkt. 2) ± 1 mm.
IST DER MESSTASTER NICHT GE-
NAU AM OBEREN FLANSCHRAND
AUSGERICHTET, BEFINDET SICH
DIE ABSTANDSMESSUNG (DISPLAY
D1) ALSO NICHT IM BEREICH 236
MM (FÜR SCHRAUBENSPINDEL)
ODER 256 MM (FÜR PNEUMATI-
SCHE SPINDEL) SCHALTET DAS
PROGRAMM AUCH BEI BESTÄTI-
GUNG DES MASSES NICHT AUF DIE
FOLGENDE PHASE UM. WIEDER
VERSUCHEN DIE BUCHSE DES TAS-
TERS AM OBEREN FLANSCHRAND
AUSZURICHTEN UND, SOLLTE
DAS MASS NICHT 236 MM (FÜR
SCHRAUBENSPINDEL) ODER 256
MM (FÜR PNEUMATISCHE SPIN-
DEL) RESULTIEREN UND DAS PRO-
GRAMM NICHT AUF DIE NÄCHSTE
EICHPHASE UMSCHALTEN, SICH
MIT DEM TECHNISCHEN KUNDEN-
DIENST IN VERBINDUNG SETZEN.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
1
2
2
1
Seite 56 von 68
- Knopf drücken.
Auf dem Bildschirm erscheint der im Folgenden
wiedergegebene Bildschirm:
- Stellen Sie den Taster, wie in der folgenden Abbildung
gezeigt wird:
- Knopf drücken. Warten Sie auf einige Sekun-
den, bis den folgenden Bildschirm erscheint:
- Stellen Sie den Taster gegen dem Spindel in der
unteren Teil desselben, aber auf einem kleineren
Durchmesser als zuvor von dem Bild auf dem Mo-
nitor angezeigt.
1297-M008-4_B
