Butler LIBRAK355S Betriebsanleitung Seite 4

LIBRAK355 - LIBRAK355P - LIBRAK355S - LIBRAK355PS - LIBRAK355WS - LIBRAK355PWS

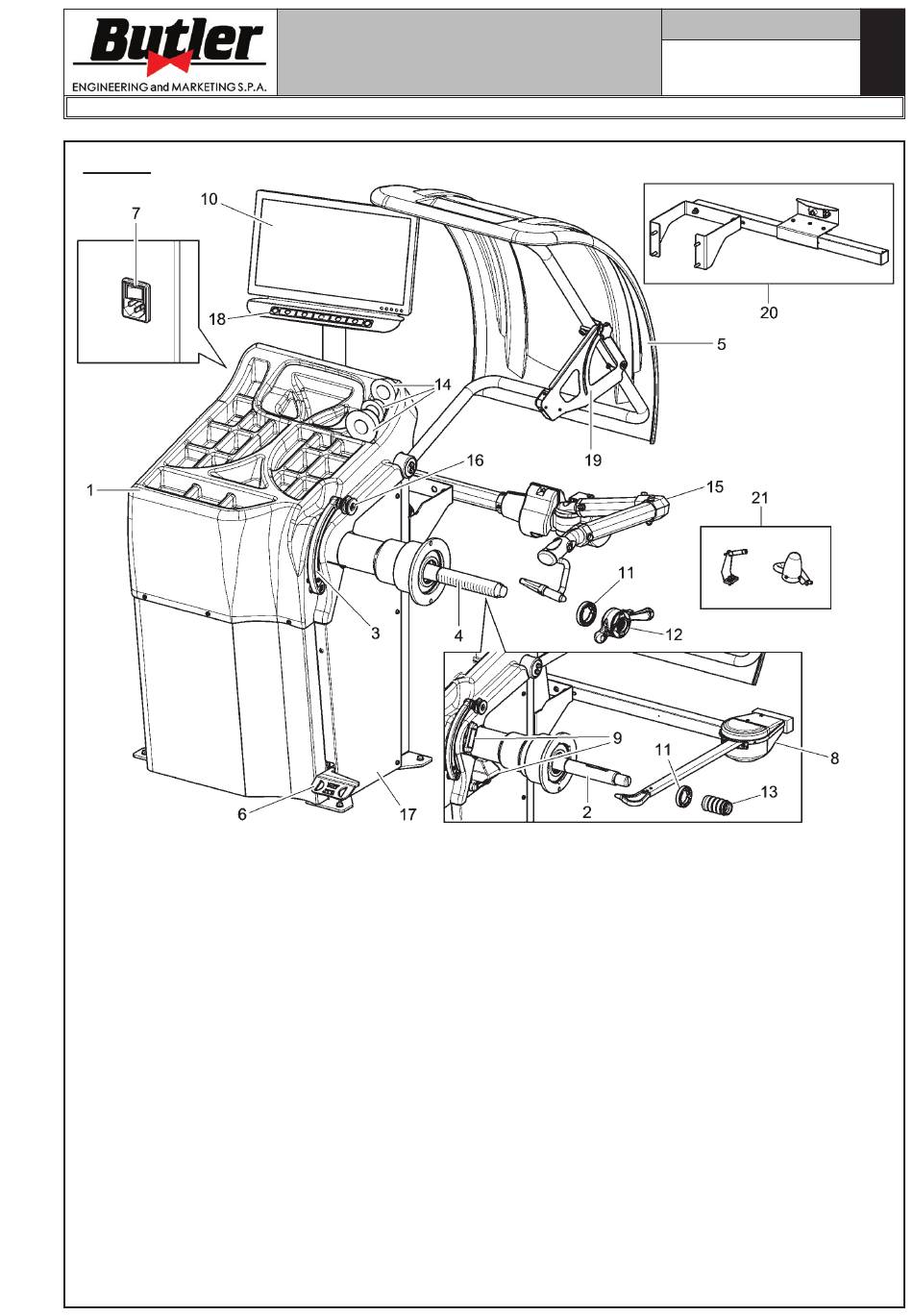

Abb. 1
LEGENDE
1 – Gewichtshalterbrett
2 – Pneumatische Spindel (nur für LIBRAK355P -
LIBRAK355PS - LIBRAK355PWS Modelle)
3 – Abstand-Durchmesserstaster
4 – Gewindespindel (nur für LIBRAK355 -
LIBRAK355S - LIBRAK355WS Modelle)
5 – Schutzgehäuse
6 – Fußbremse (nur für LIBRAK355 - LIBRAK355S
- LIBRAK355WS Modelle) / Fußhebel für
Öffnung-Schließung der pneumatischen Spin-
del (nur für LIBRAK355P - LIBRAK355PS -
LIBRAK355PWS Modelle)
7 – Hauptschalter
8 – Breitentaster (serienmäßig für LIBRAK355S
- LIBRAK355PS Modelle) (optional für
LIBRAK355 - LIBRAK355P Modelle)
9 – Feste Lasersatz + Led-Licht (serienmä-
ßig für LIBRAK355S - LIBRAK355PS -
LIBRAK355WS - LIBRAK355PWS Modelle)
10 – Monitor - Touchscreen 19" Monitor (nur für
VARGM19TS355)
BEDIENUNGS- UND
WARTUNGSHANDBUCH
11 – Druckring
12 – Schnelle Stoppnutmutter (nur für LIBRAK355
13 – Spannbuchse (nur für LIBRAK355P -
14 – Konen
15 – Profi-Breitentasters (optional für LIBRAK355
16 – Greifzange für Anbringung des Gewichtes
17 – Seitensgehäuse
18 – 7-Tasten Tastatur
19 – Automatische Felgenbreiten-Messvorrich-
20 – Run-out Ultraschall-Sensor (optional für
21 – Laser auf "12-Uhr" Stellung (optional)
Seite 4 von 68
- LIBRAK355S - LIBRAK355WS Modelle)
LIBRAK355PS - LIBRAK355PWS Modelle)
- LIBRAK355P - LIBRAK355S - LIBRAK355PS
Modelle)
tung (serienmäßig für LIBRAK355WS -
LIBRAK355PWS Modelle) (optional für
LIBRAK355 - LIBRAK355P Modelle)
LIBRAK355 - LIBRAK355 - LIBRAK355P -
LIBRAK355WS - LIBRAK355PWS)
1297-M008-4_B
