(Gar334 - Optional) - Butler Librak355S Betriebsanleitung

OPTION
AUßENLASER
INNENLASER
LEISTUNG PLATINE KIT 90W - LEISTUNG PLATINE KIT 200W
LEGENDE
1 – Radauswuchtmaschine Platine Laser Klingen Can
2 – Lange Can-bus Verlängerungskabel
3 – Laser Platine Speisungskabeln
4 – Innenkabelsatz + Laser Klinge
5 – Laser äußere Verlängerungskabel
6 – Außenkabelsatz + Laser Klinge
LIBRAK355 - LIBRAK355P - LIBRAK355S - LIBRAK355PS - LIBRAK355WS - LIBRAK355PWS
ELEKTRONIK KIT NEW RADAUSWUCHTMASCHINE
AUTOMATISCHE MESSVORRICHTUNG
VORHANDEN CAN-BUS
NEUER ANSCHLUSS
AUßENLASER
INNENLASER

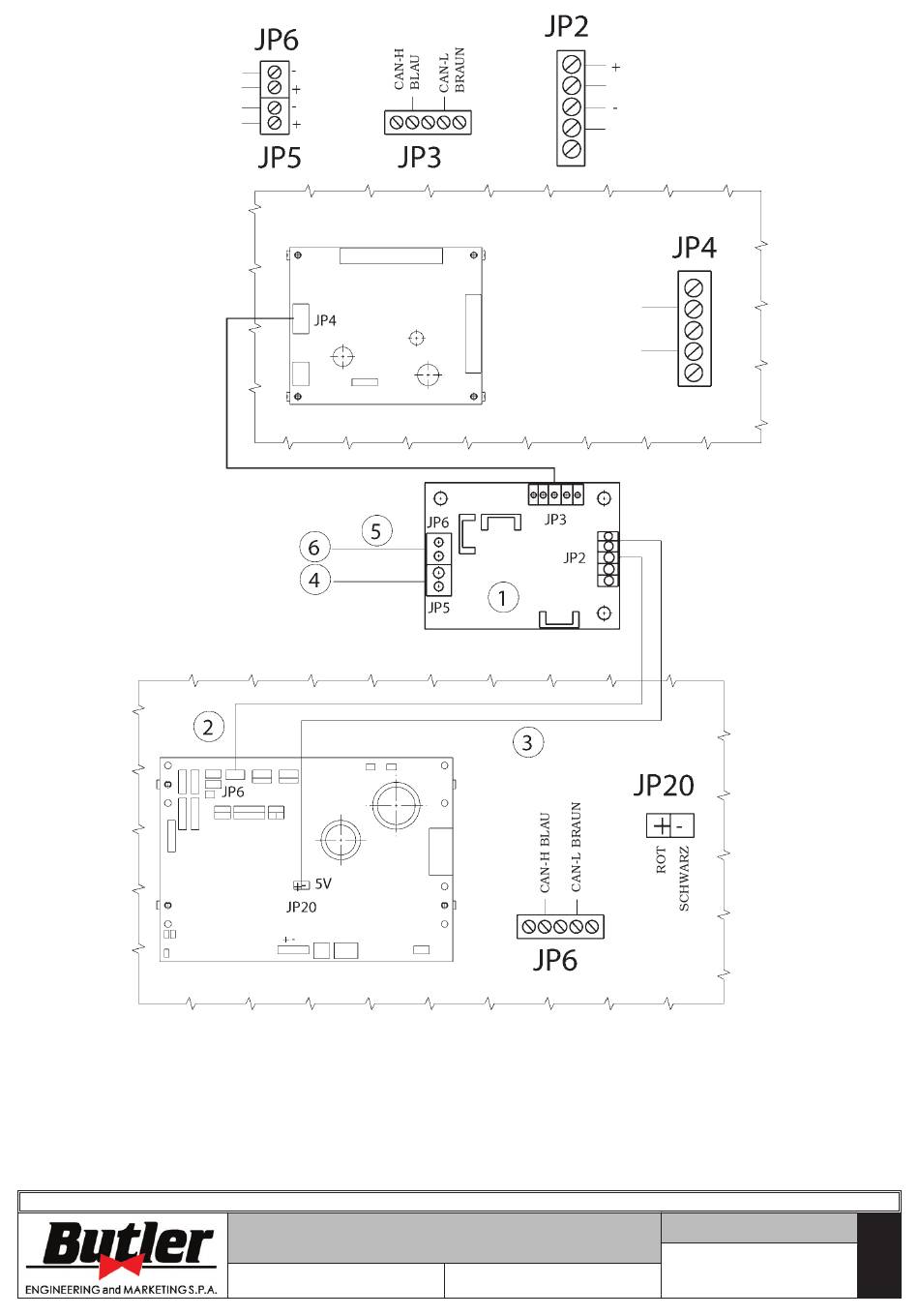

ELEKTRISCHES ANSCHLUSS-
Tafel N°B - Rev. 1
CAN-L BRAUN
CAN-H BLAU
SCHEMA
129705580
ROT
CAN-H BLAU
SCHWARZ
CAN-L BRAUN
1297-M008-4_B
Seite 67 von 68
