1297-M008-4_B
D
Seite 17 von 68
LIBRAK355 - LIBRAK355P - LIBRAK355S - LIBRAK355PS - LIBRAK355WS - LIBRAK355PWS

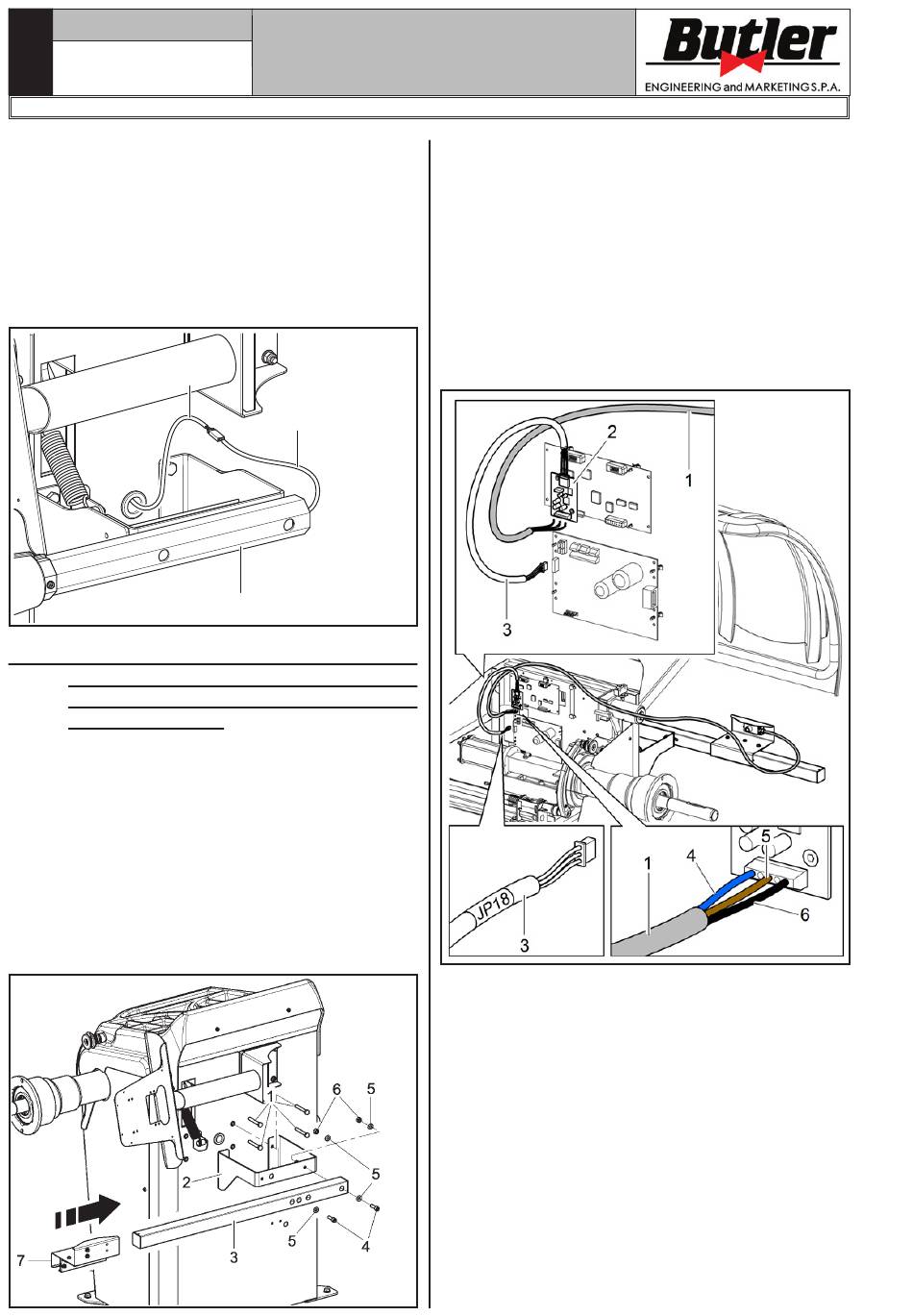

3. Den Verbinder (Abb. 19 Pkt. 1) des aus der Maschi-
ne kommenden Kabels auf den Verbinder (Abb. 19
Pkt. 2) des aus dem Arm des Tasters heraustre-
tenden Kabels anschließen. Den verkabelten Teil
mit den Verbindern in den Innenbereich des Arms
einfügen (Abb. 19 Pkt. 3).
4. Die Verkabelung mit Kabelschellen befestigen.
5. Den Breitentaster befähigen, und die Eichung der
Vorrichtung vornehmen.
9.3.6 Montage Run-out Ultraschall-Sensor
(optional für LIBRAK355 - LIBRAK355
- LIBRAK355P - LIBRAK355WS -
LIBRAK355PWS)
1. Die 4 Schrauben (Abb. 20 Pkt. 1) in der Bügel des Tas-
ters (Abb. 20 Pkt. 2) einsetzen und sie auf die Gewin-
denieten an der Rückseite des Gehäuses schrauben.
Den Arm des Ultraschall-Run-out (Abb. 20 Pkt. 3)
an den Bügel (Abb. 20 Pkt. 2) durch den 2 Schrau-
ben (Abb. 20 Pkt. 4) und die Scheiben (Abb. 20
Pkt. 5) blockieren. Schrauben die Schrauben
(Abb. 20 Pkt. 4) mit den Muttern (Abb. 20 Pkt. 6)
und den Scheiben (Abb. 20 Pkt. 5) feststellen.
2. Spannen den Ultraschall-Run-out auf (Abb. 20
Pkt. 7) wie auf Abb. 20 dargestellt wird.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
1
2
3
Abb. 19
Abb. 20
3. Den Brett der Radauswuchtmaschine ausbauen.
4. Die Platine (Abb. 21 Pkt. 2)(# 18363) montieren,
wie auf Abb. 21.
5. Den Verbinder des Kabels von GAR337 (Abb. 21
Pkt. 1) an die elektronische Platine (Abb. 21
Pkt. 2)(# 18363) anschließen, wie auf Abb. 21
(blaues Pkt. 4 Kabel, braunes Pkt. 5 Kabel und
schwarzes Pkt. 6 Kabel). Die Platine (Abb. 21
Pkt. 2)(# 18363) des GAR337 an die Hauptplatine
der Radauswuchtmaschine mit dem Ausstattungs-
kabeln JP18 (Abb. 21 Pkt. 3) anschließen. Den
Anschluss ausführen, wie auf Abb. 21.
6. Die Kabeln mit Schellen befestigen, damit sie den
normalen Betrieb der Maschine nicht behindern.
7. Den Brett der Radauswuchtmaschine wieder mon-
tieren..
Abb. 21
