1297-M008-4_B
D
Seite 25 von 68
LIBRAK355 - LIBRAK355P - LIBRAK355S - LIBRAK355PS - LIBRAK355WS - LIBRAK355PWS
WENN ES AKTIVIERT IST, UND
WENN DAS RADSCHUTZHAUBE
GESENKT WIRD, ERKENNT DIE
VORRICHTUNG AUTOMATISCH
DAS MASS DER RADSBREITE.

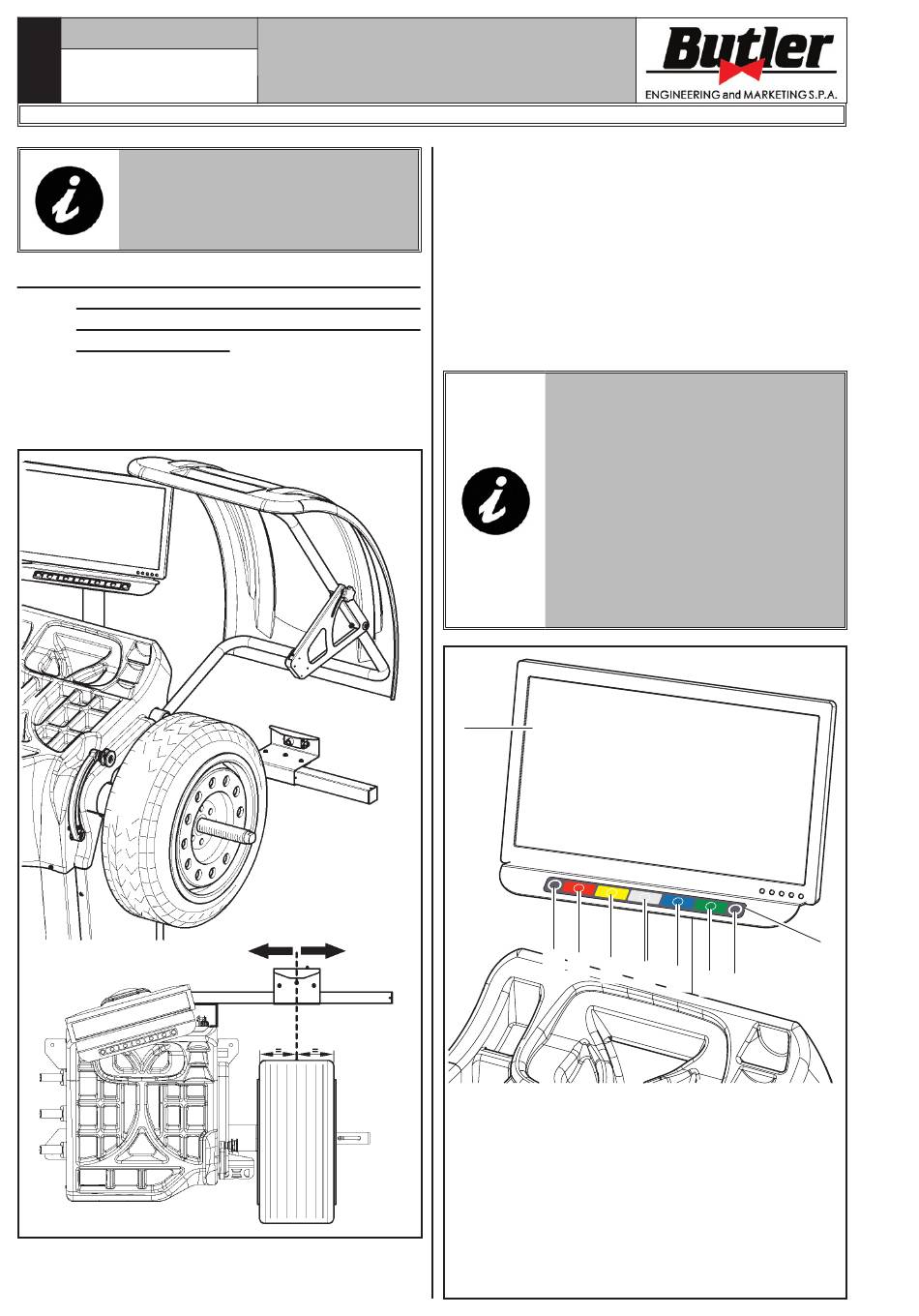

12.4 Richtige Positionierung der Ultraschall-
Run-out Vorrichtung (Optional für LIB-
RAK355 - LIBRAK355P - LIBRAK355WS -

LIBRAK355PWS)

Um sicherzustellen, dass die Erfassung "Run-out"-Rad/
Reifen korrekt ist, stellen Sie die Vorrichtung wie auf
Abb._38 dargestellt ist: den Sensor des Messgeräts
stellen, so dass er nach der Mittellinie des Reifens sei.
BEDIENUNGS- UND
WARTUNGSHANDBUCH

13.0 STEUERTASTENTAFEL

Die Radauswuchtmaschinen können mit einer Bedien-
tafel mit 7-Tasten Tastatur (Abb. 39A Pkt. 1) oder mit
einer berührungsempfindlichen Bedientafel (Abb. 39B
Pkt. 1) (für VARGM19TS355) versehen sein. Auf beiden
Steuerpulte gibt es alle die Informationen für ein richtige
Radauswuchtverfahren wie z.B., wo er die Klebe- oder
Klammergewichte anzubringen hat, welche Auswucht-
methode oder Optionen gerade verwendet werden sowie
die korrekte Drehrichtung des Rads für das korrekte
Anordnen der internen/externen Gewichte.
1
LEGENDE
1 – Monitor
2 – Taste Funktionen (rot)
3 – Taste Funktionen (gelb)
4 – Taste Funktionen (grau)
5 – Taste Funktionen (blau)
6 – Taste Funktionen (grün)
Abb. 38
7 – Taste vorherige Seite
8 – Taste nächste Seite/Druck
9 – Knopfschalttafel (Tastatur mit 7 Tasten)
UM ZU INTERAGIEREN UND DIE
BEFEHLE IN GRAFISCHER FORM
AUF DEM MONITOR ZU BETÄTI-
GEN, IST ES MÖGLICH IN DER
VERSION MIT BEDIENTAFEL MIT
TASTATUR DIE ENTSPRECHEN-
DE TASTE AUF DER UNTEREN
TASTATUR ZU DRÜCKEN. IN DER
VERSION MIT BERÜHRUNGSEMP-
FINDLICHEN STEUERPULT IST ES
MÖGLICH DIREKT DAS SYMBOL
AUS GRAFISCHER FORM AUF DEM
MONITOR ZU DRÜCKEN.
7 2 3
4 5 6
Abb. 39A
9
8
