Butler LIBRAK380.3DTEC Betriebsanleitung Seite 15

1297-M021-1_B
D
Seite 15 von 62
LIBRAK380.3DTEC - LIBRAK380P .3DTEC - LIBRAK430.3DTEC - LIBRAK430P .3DTEC

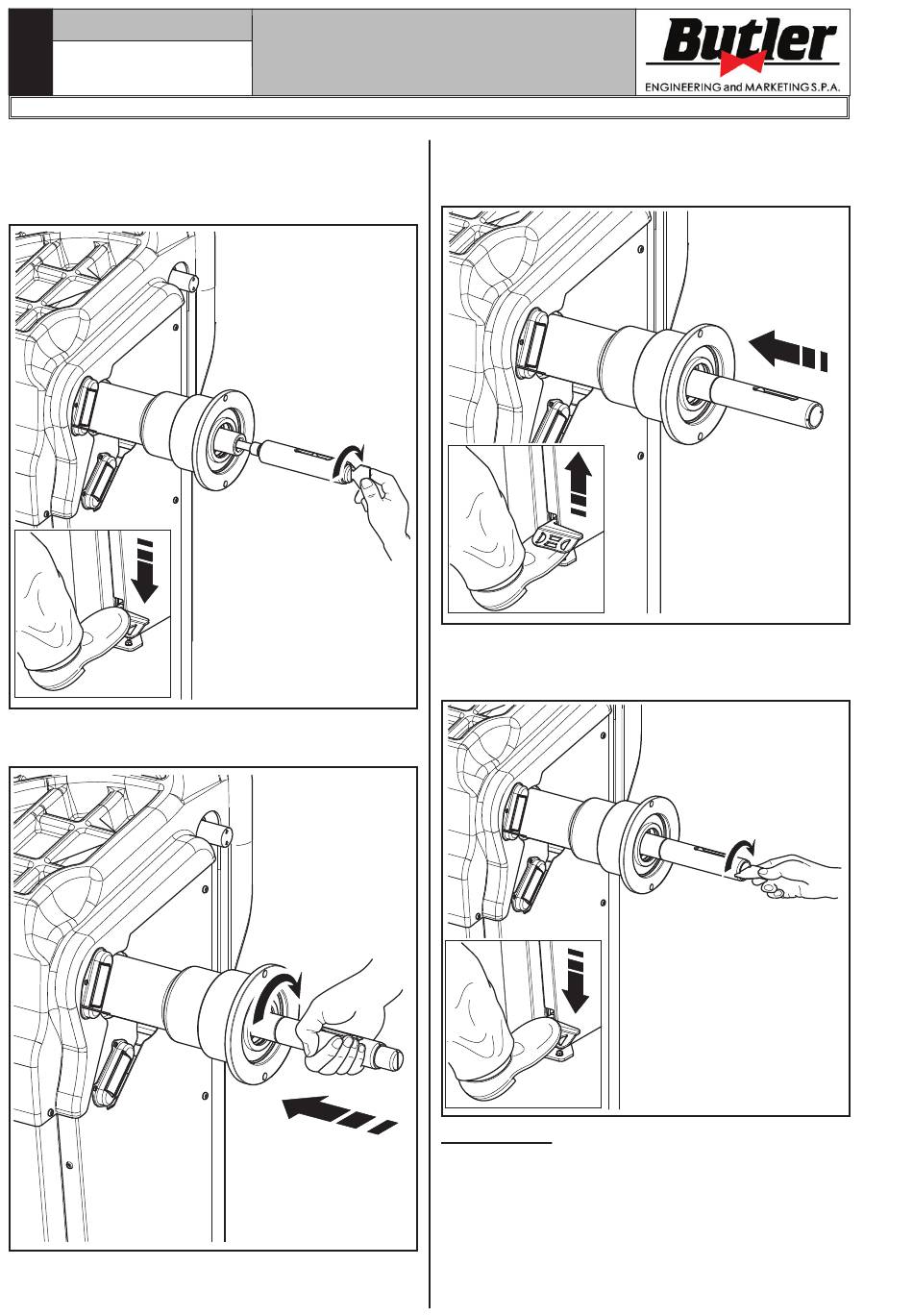

2. Drücken Sie das Bremspedal und schrauben Sie
gleichzeitig die innere Spindel bis zum Anschlag
an; verwenden Sie hierzu den im Lieferumfang
enthaltenen Schlüssel (Abb. 10).
3. Setzen Sie die äußere Spindel ein und ziehen Sie
sie von Hand fest (Abb. 11).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
4. Schließen Sie die pneumatische Spindel über das
spezielle Pedal damit Sie den Schlüssel ansetzen
können (Abb. 12).
Abb. 10
5. Drücken Sie das Bremspedal und blockieren Sie
gleichzeitig die äußere Spindel mit dem im Liefer-
umfang enthaltenen Schlüssel (Abb. 13).
Abb. 11
DEMONTAGE
• Schließen Sie die pneumatische Spindel über das spezielle
Pedal damit Sie den Schlüssel ansetzen können (Abb. 12).
• Drücken Sie das Bremspedal und lösen Sie gleichzeitig
die äußere Spindel mit dem im Lieferumfang enthaltenen
Schlüssel (Abb. 13).
• Entfernen Sie die äußere Spindel, öffnen Sie die pneumati-
sche Spindel über das spezielle Pedal und schrauben Sie die
innere Spindel mit dem speziellen Schlüssel los (Abb. 10).
Abb. 12
Abb. 13
