Butler LIBRAK380.3DTEC Betriebsanleitung Seite 28

• Durch Drücken die Symbolen der Klebegewichte
(Abb. 39 Pkt. 4) oder die Symbolen der Klam-
mergewichte (Abb. 39 Pkt. 5) (abhängig von, wo
man sie verwenden will), bereitet die Maschine
automatisch die angemessene Auswuchtprogramm
(nur mit berührungsempfindlichen Monitor).
Mit Diesem Modus kann man nur die 11 Standard-
programme (DYN, ALU-S, ALU-S1, ALU-S2, STAT,
STAT-1, STAT-2, ALU-1, ALU-2, ALU-3, ALU-4)
wählen.
- Nach der Änderung des Auswuchtsprogramm drü-
cken Sie einfach die Taste
rechnung des Gewichtes und die Applikationspunkte
durchzuführen.
Verfahren Sie den Beschreibungen im Abs. 14.5 gemäß.
• Messverfahren des elektronischen automatischen
RUN-OUT (Innenseite der Felge).
Die RUN-OUT elektronische Messvorrichtung ist
sinnvoll, zu prüfen, ob die Felge hat einige Mängel.
PRÜFEN SIE DASS, DAS SYM-
BOL
AKTIVIERT IST (SIEHE ABS.
15.1).
Um den folgende Bildschirminhalt des Unrundheits-
diagramms/Felgenunvollkommenheit anzuzeigen,
führen Sie die folgende Prozedur durch:
- Schließen Sie das Gehäuse, um das Messlauf des
Rad auszuführen.
Nach dem Ausführen des Raddurchlaufs mit jedem
Programmtyp, wird die Seite der Anwendung der
Gewichte angezeigt.
Hier unten können Sie ein Beispiel des Bildschirms
ansehen:
Wenn In diesem Bildschirminhalt es den Knopf
gibt, Sie können durch Drucken der Taste das
folgende Diagramm der Unrundheit visualisieren.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK380.3DTEC - LIBRAK380P .3DTEC - LIBRAK430.3DTEC - LIBRAK430P .3DTEC
, um die neue Be-
IM "OPTIONEN" MENÜ

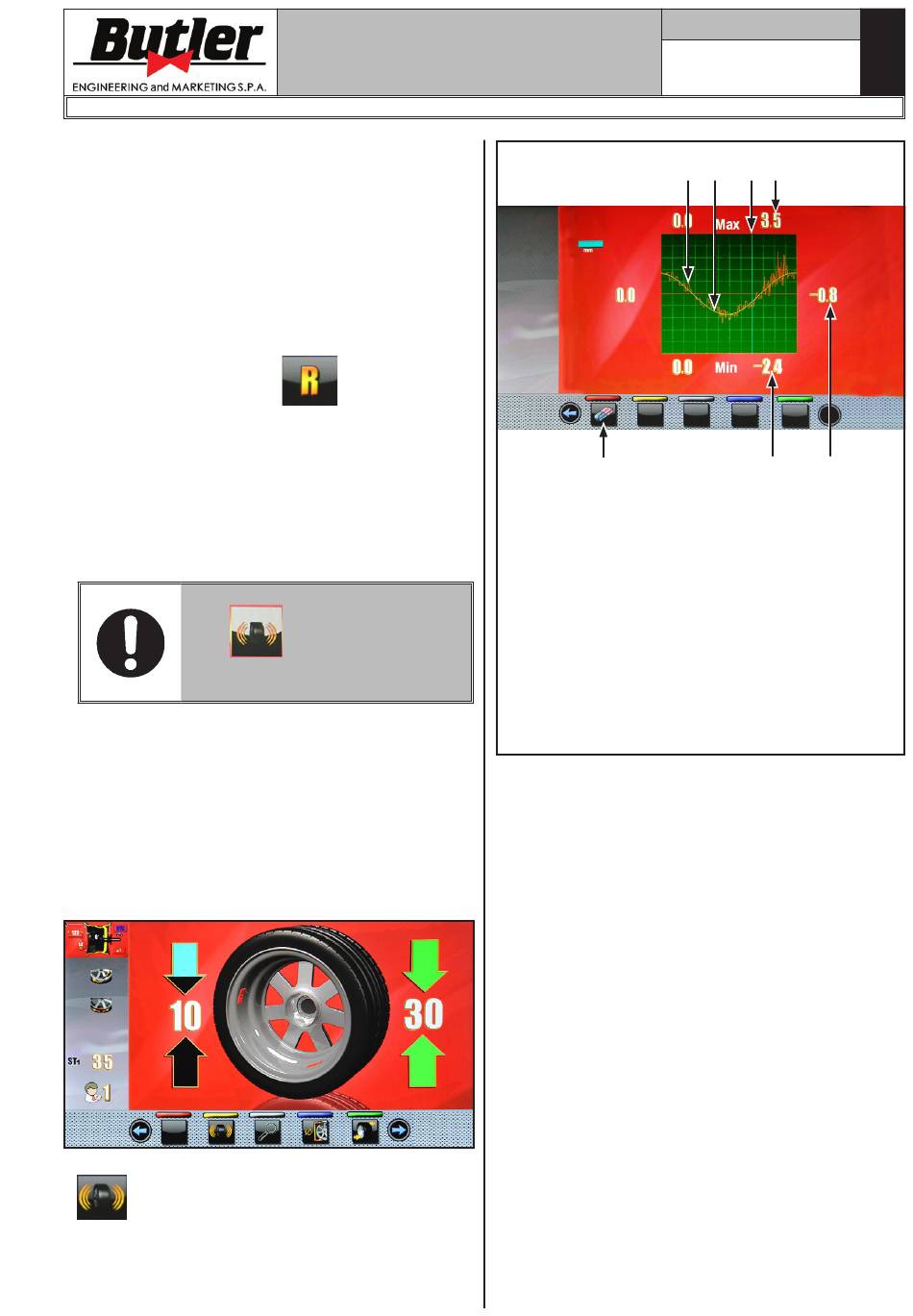

Abb. 38
7
1 – Grundsinuslinie (gelb-farbig)
2 – Diagramm der erkannten Unrundheit (oran-
ge -farbig)
3 – Schieber, der die aktuelle Position des Rads
("12 Uhr") (blaue-farbig) zeigt
4 – Wert in mm der höchsten Spitze der erfassten
Unrundheit auf der Felge
5 – Wert in mm Unrundheit der Felge in der
aktuellen Position
6 – Wert in mm der untersten Spitze der erfass-
ten Unrundheit auf der Felge
7 – Diagramm Löschen-Taste
Das orange Diagramm (Abb. 38 Pkt. 2) stellt genau
die geometrische Form der Felge dar. Je mehr die Fel-
ge ist rund und linear, je mehr die Kurve ist flach; im
Gegensatz je mehr die Felge hat Mängel, je mehr das
Diagramm ist groß.
Sie können die Unrundheit im Diagramm durch
manuelles Drehen der Felge folgen; der blaue Cursor
(Abb. 38 Pkt. 3), zeigt die Position der Felge bei "12
Uhr" an.
Die drei Zahlenwerte (Abb. 38 Pkt. 4-5-6), in mm
ausgedrückt, zeigen beziehungsweise die höchste
Spitze, die Unrundheit in der jetzigen Stellung und die
niedrige Spitze der Felge.
Man kann das Diagramm löschen durch Knopf
(Abb. 38 Pkt. 7).
1297-M021-1_B
Seite 28 von 62
2 1 3
4
6 5
D
