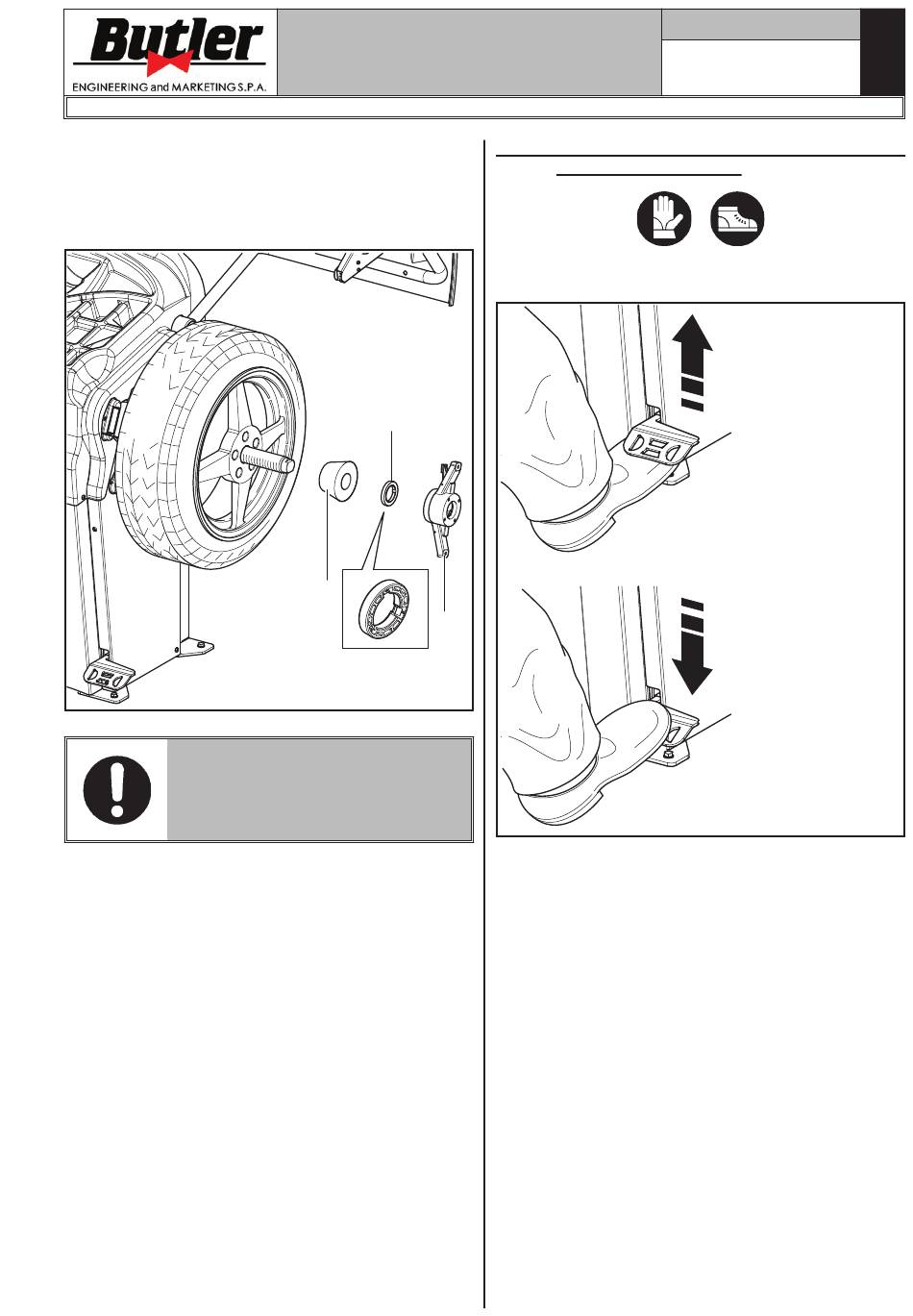

7. Den Konus montieren (Abb. 22 Pkt. 3). Die engere
Konusseite soll gegen das Rad gerichtet sein.
8. Den Druckring (Abb. 22 Pkt. 1) in die Spannmut-
ter (Abb. 22 Pkt. 2) einsetzen und den Konus
(Abb. 22 Pkt. 3) arretieren.
MAN MUSS DEN DRUCKRING
(ABB. 22 PKT. 1) MONTIEREN,
MIT DER SEITE DER ZÄHNE
ZUR NUTMUTTER GERICHTET
(ABB. 22 PKT. 2).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK380.3DTEC - LIBRAK380P .3DTEC - LIBRAK430.3DTEC - LIBRAK430P .3DTEC
1
3
Abb. 22

12.2 Montage des Rads (

- LIBRAK430P .3DTEC)

Öffnen Sie die pneumatische Spindel mit dem spezi-
ellen Fußpedal, siehe Abb. 23.
2
1. Sämtliche Fremdkörper vom Rad (Abb. 24 Pkt. 3):
entfernen, wie bereits vorhandene Gewichte, Steine
und Schlamm. Vor dem Aufspannen und der Befes-
tigung des Rads auf die Spindel, sich sicherstellen,
dass die Spindel (Abb. 24 Pkt. 1) und die Zent-
rierzone der Felge sauber sind.
2. Genau den für das auszuwuchtende Rad passenden
Konus (Abb. 24 Pkt. 2) wählen. Dieses Zubehör
sollte je nach Felgenform gewählt werden. Das Rad
(Abb. 24 Pkt. 3), positionieren bzw. den Konus
(Abb. 24 Pkt. 2) vorsichtig (Festfressgefahr) auf
die Spindel (Abb. 24 Pkt. 1) montieren, bis er am
Auflageflansch anliegt (Abb. 24 Pkt. 4).
3. Das Rad aufspannen. Dabei soll die Felgeninnen-
seite zur Radauswucht-maschine und gegen den
Konus gerichtet sein.
1297-M021-1_B
Seite 20 von 62
LIBRAK380P .3DTEC
Abb. 23
Die pneumatische Spin-
del öffnen und schließen
Das Rad bremsen
