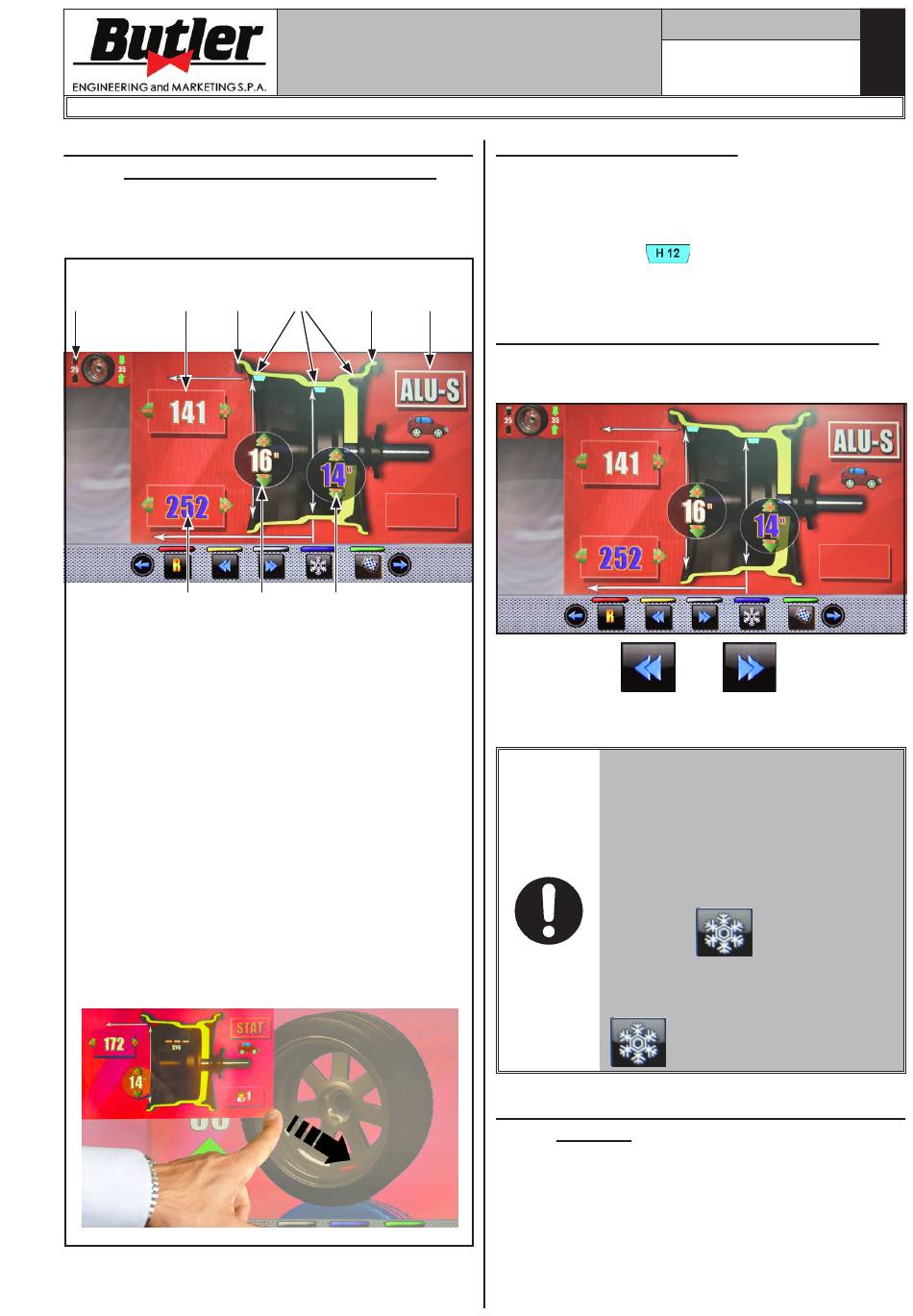

14.3 Ungefähre Anzeige von Maß/Applikati-
on des Klebegewichtes Erfassung
Abhängig von der Art des ausgewählten Auswuchtspro-
gramm, zeigt die Maschine die angezeigten Punkte für
die Gewichtenanwendung (Abb. 39 Pkt. 4-5).
6 7 5
1
LEGENDE
1 – Abstand des Punkt von Anwendung von Gewicht
(Radaußenseite)
2 – Durchmesser der Felgen des Punkt von Anwen-
dung von Gewicht (Radaußenseite)
3 – Auswuchtmodus
4 – Punkt, wo das Klebegewicht angewendet wird
5 – Punkt, wo das Klammergewicht angewendet wird
6 – Letzte Unwucht erhöht durch die Maschine (*)
7 – Abstand des Punkt von Anwendung von Gewicht
(Radinnenseite)
8 – Durchmesser der Felgen des Punkt von Anwen-
dung von Gewicht (Radinnenseite)
(*) Den Finger von dem Feld (Pkt. 6) in Richtung der
unteren Ecke auf der rechten Seite des Monitors
verschieben, um die vorläufige Ausweitung des
Feld (Pkt. 6) zu erreichen, wie in der folgenden
Abbildung gezeigt wird (nur mit berührungsemp-
findlichen Monitor).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK380.3DTEC - LIBRAK380P .3DTEC - LIBRAK430.3DTEC - LIBRAK430P .3DTEC
Abb. 39
4 5
8 2

14.3.1 Gewichtenstellung

Auf dem Monitor es angezeigt wird, wenn die Anwen-
dung des Gewichtes bei "12 Uhr" Position absolut
notwendig ist. Achten Sie besonders auf den Inhalt der
Symbole für die Gewichteidentifikation, weil man die
folgende Aufschrift
auf das Symbol in der "12 Uhr" (typisch der Programme
ALU-S1, ALU-S2) angewendet werden muss.
3
14.4 Anzeige des aktiven/Änderungsfeld
Mit der manuellen Änderung der Maße, wird das aktive
Feld blau.
durch Drücken
Applikationspunkt des blau markierten Gewichtes auf
dem Monitor modifizieren.
14.5 Beschreibung des Auswuchtsbild-
schirms
Nach dem Ausführen des Raddurchlaufs, zeigt der
Monitor eine Reihe von wichtigen Informationen, die
der Benutzer in Betrieb und den anschließende Aus-
wähle hilft.
1297-M021-1_B
Seite 30 von 62
findet, das relative Gewicht
oder können Sie den
WÄHREND DES DRUCKS DER
OBEN ANGEFÜHRTEN KNÖPFEN,
BLEIBEN DIE BLAU MARKIERTE
WERTE UNVERÄNDERT, WÄH-
REND DER LASER-RICHTPFEIL
DEN NEUE APPLIKATIONSPUNKT
IN REALZEIT MARKIERT.
AM ENDE DES VERFAHRENS DRÜ-
CKEN SIE . DIE BLAU MAR-
KIERTE WERTE AKTUALISIEREN
SICH NACH DAS REAL WERT, DAS
DURCH DRÜCKEN DES KNOPFS
GESPEICHERT WIRD.
