Seite 45 von 62
LIBRAK380.3DTEC - LIBRAK380P .3DTEC - LIBRAK430.3DTEC - LIBRAK430P .3DTEC

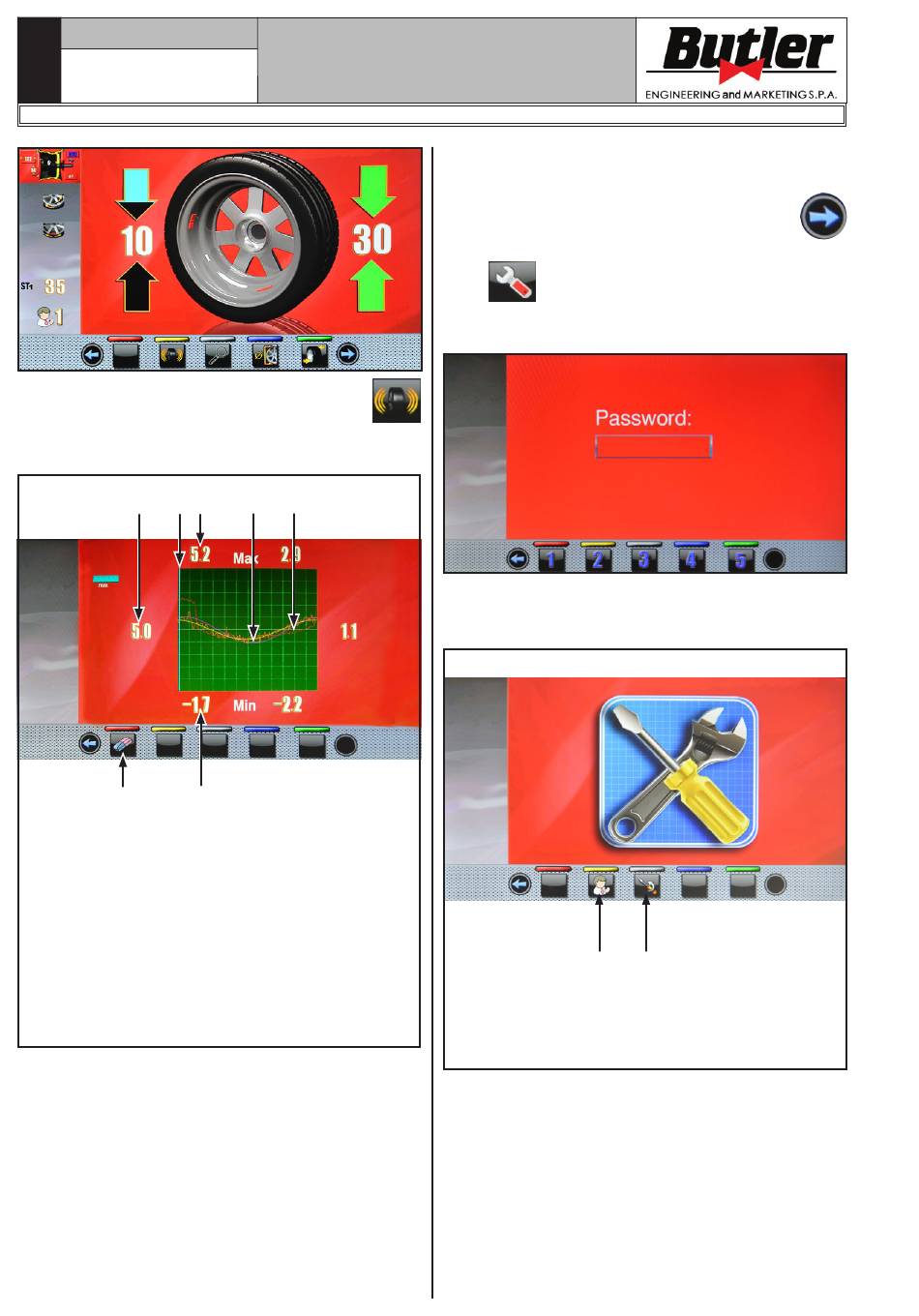

Wenn In diesem Bildschirminhalt es den Knopf
gibt, Sie können durch Drucken der Taste das folgende
Diagramm der Ovalisierung visualisieren.
Abb. 49
3
5
7
1 – Grundsinuslinie (fuchsien-farbig)
2 – Diagramm der erkannten Unrundheit (rot-farbig)
3 – Schieber, der die aktuelle Position des Rads ("12
Uhr") (blaue-farbig) zeigt
4 – Wert in mm der höchsten Spitze der erfassten
Unrundheit auf dem Rad
5 – Wert in mm der Unrundheit des Rads in der
aktuellen Stellung
6 – Wert in mm der niedrigsten Spitze der erfassten
Unrundheit auf dem Rad
7 – Diagramm Löschen-Taste
Das rote Diagramm (Abb. 49 Pkt. 2) stellt genau die geo-
metrische Form des Rads dar. Je mehr ist das Rad rund, je
mehr ist das Diagramm flach, im Gegensatz je mehr ist das
Rad unrund, je mehr ist das Diagramm groß.
Sie können die Ovalisierung des Reifens im Diagramm
durch manuelles Drehen der Felge folgen; der blaue Cursor
(Abb. 49 Pkt. 3), zeigt die Position der Felge bei "12 Uhr" an.
Die drei Zahlenwerte (Abb. 49 Pkt. 4-5-6), in mm aus-
gedrückt, zeigen beziehungsweise die höchste Spitze, die
Ovalisierung in der jetzigen Stellung und die niedrige Spitze
des Reifens
Man kann das Diagramm löschen durch Knopf (Abb. 49
Pkt. 7).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
1 2
4
6
15.0 BENUTZERSMENÜ (OPTIONEN
UND EINSTELLUNGEN)
Von der Startseite "Home" drücken Sie die Taste
, um den folgende Bildschirm zu anzeigen und die
Taste für den Zugriff zum Benutzermenü. Auf
dem Monitor erscheint der folgende Bildschirminhalt,
in dem Sie das Passwort eingeben können.
Das Benutzer-Login-Passwort ist: 1234.
Nach der Eingabe des korrekten Passwortes erscheint
der folgende Bildschirminhalt:
1
LEGENDE
1 – Taste Menü Optionen
2 – Taste Menü Eichungen
Abb. 50
2
