Butler LIBRAK380.3DTEC Betriebsanleitung Seite 31

1297-M021-1_B
D
Seite 31 von 62
LIBRAK380.3DTEC - LIBRAK380P .3DTEC - LIBRAK430.3DTEC - LIBRAK430P .3DTEC

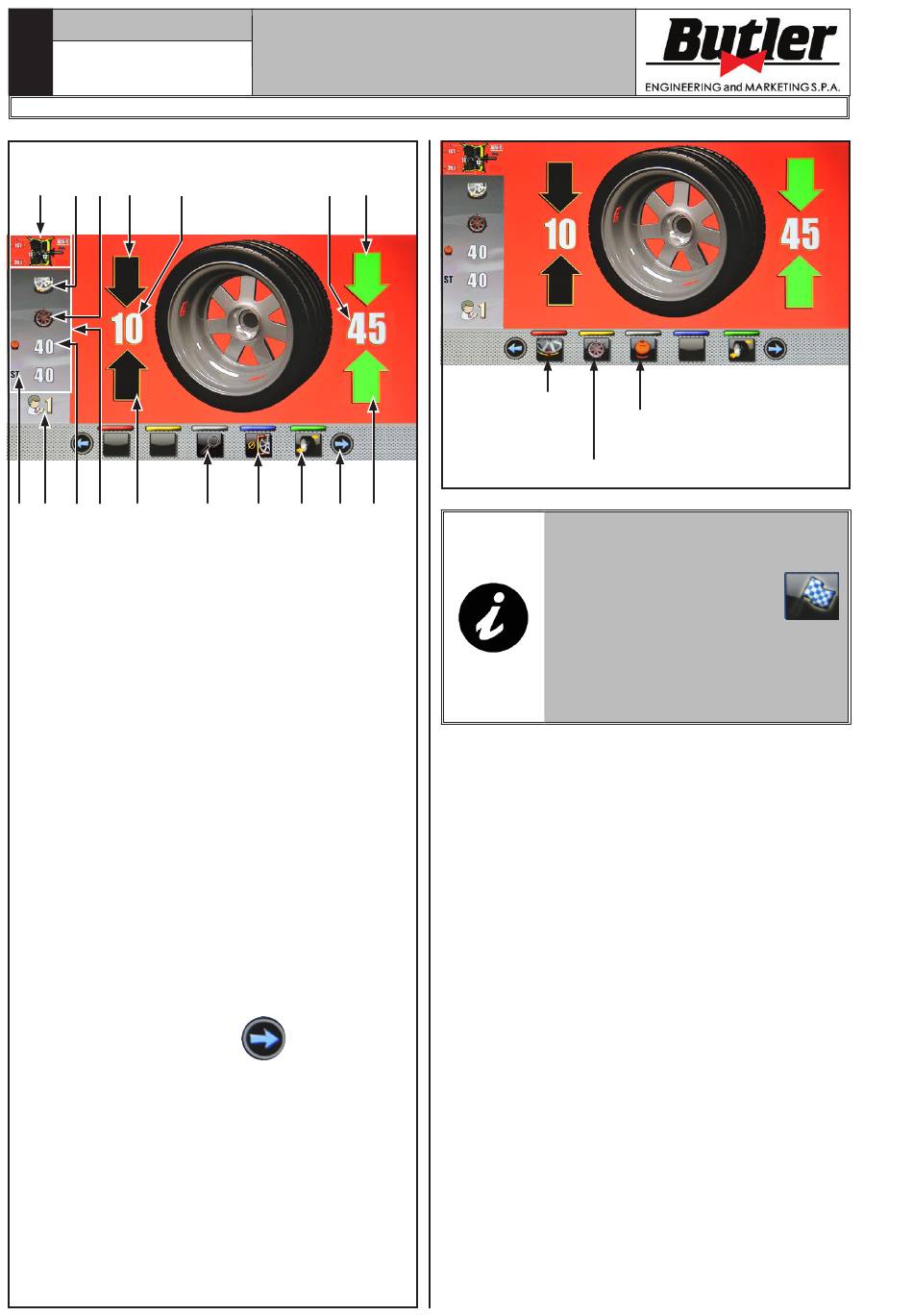

Abb. 40
1 a b 3 P2
d 5 c 4 3
LEGENDE
1 – Messung für den Messlauf und die Werterkennung
in P1 - P2
P1 – Anzubringende Gewicht auf der Außenseite der Felge
P2 – Anzubringende Gewicht auf der Innenseite der Felge
2 – Rad positioniert, um das Gewicht auf der Außenseite
des Rades anzubringen (beide grüne Pfeile)
3 – Rad nicht positioniert, um das Gewicht auf der
Innenseite des Rades anzubringen (blaue/schwarze
Pfeile)
4 – Auswuchtstipp
4a – SPLIT-Programm (Klammergewichte Programm)
oder MATCHING Programm (*)
4b – Programm RADSPEICHEN (Programm mit Klebe-
gewichten) (*)
4c – Programm ECO-WEIGHT mit dem Wert des anzu-
bringenden Gewichtes (wenn der Wert blau ist, die
Maschine empfiehlt nicht die Benutzung) (*)
4d – STATISCH-Programm (*) (•)
5 – N° Benutzer (wenn ausgewählt)
6 – Taste für die Anwendung von Gewichte Neupositi-
onierung des Rads
7 – Anzeige des Gewichtes mit der Höchstauflösung von
1 g
8 – Durch Drücken der Taste
gende Seite, wo Sie eines der Programme, die von
der Maschine vorgeschlagen sind, wählen können.
9 – Programmtaste und Erfassung des Messwerts
(*) Direkt Drücken Sie auf das Symbol, oder auf den Wert
neben dem Symbol, um man direkt zum Auswucht-
programm, dass das von der Maschine vorgeschlagen
ist, zu gehen.
(•) Wenn Sie das "STATISCH" Programm wählen, wird
die Maschine für dieses Programm festgelegt werden
(siehe Abs. 14.6.1), und Sie können nicht mehr auf
diesem Bildschirm zu gehen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
P1 2
7 9 6 8 2
, erscheint die fol-
SPLIT-
oder MATCHING
Programm
RADSPEICHEN Programm
WENN DIE GEHÄUSE UND DIE
NEUPOSITIONIERUNG DEAKTI-
VIERT SIND, ERSCHEINT AUF DER
TASTE PKT. 6 DAS SYMBOL
, DAS DEN RADDURCHLAUF OHNE
ZURÜCKKEHREN ZU VORHERI-
GE SEITE ERLAUBT. MAN MUSS
DIE POSITIONIERUNG DES RADS
MUSS MANUELL DURCHFÜHREN.
ECO-WEIGHT
Programm
