13.0 STEUERTASTENTAFEL

Die Radauswuchtmaschinen verfügen ein Steuerpult
mit Tastatur mit 7 Tasten (Abb. 30A Pkt. 1) oder
ein berührungsempfindliche Steuerpult (Abb. 30B
Pkt. 1).
Auf beiden Steuerpulte gibt es alle die Informationen
für ein richtige Radauswuchtverfahren wie z.B., wo
er die Klebe- oder Klammergewichte anzubringen
hat, welche Auswuchtmethode oder Optionen gerade
verwendet werden sowie die korrekte Drehrichtung
des Rads für das korrekte Anordnen der internen/
externen Gewichte.
UM ZU INTERAGIEREN UND DIE BE-
FEHLE IN GRAFISCHER FORM AUF
DEM MONITOR ZU BETÄTIGEN, IST ES
MÖGLICH IN DER VERSION MIT STEU-
ERPULT MIT 7 TASTEN TASTATUR DIE
ENTSPRECHENDE TASTE AUF DER
UNTEREN TASTATUR ZU DRÜCKEN.
IN DER VERSION MIT BERÜHRUNGS-
EMPFINDLICHEN STEUERPULT IST
ES MÖGLICH DIREKT DAS SYMBOL
AUS GRAFISCHER FORM AUF DEM
MONITOR ZU DRÜCKEN.

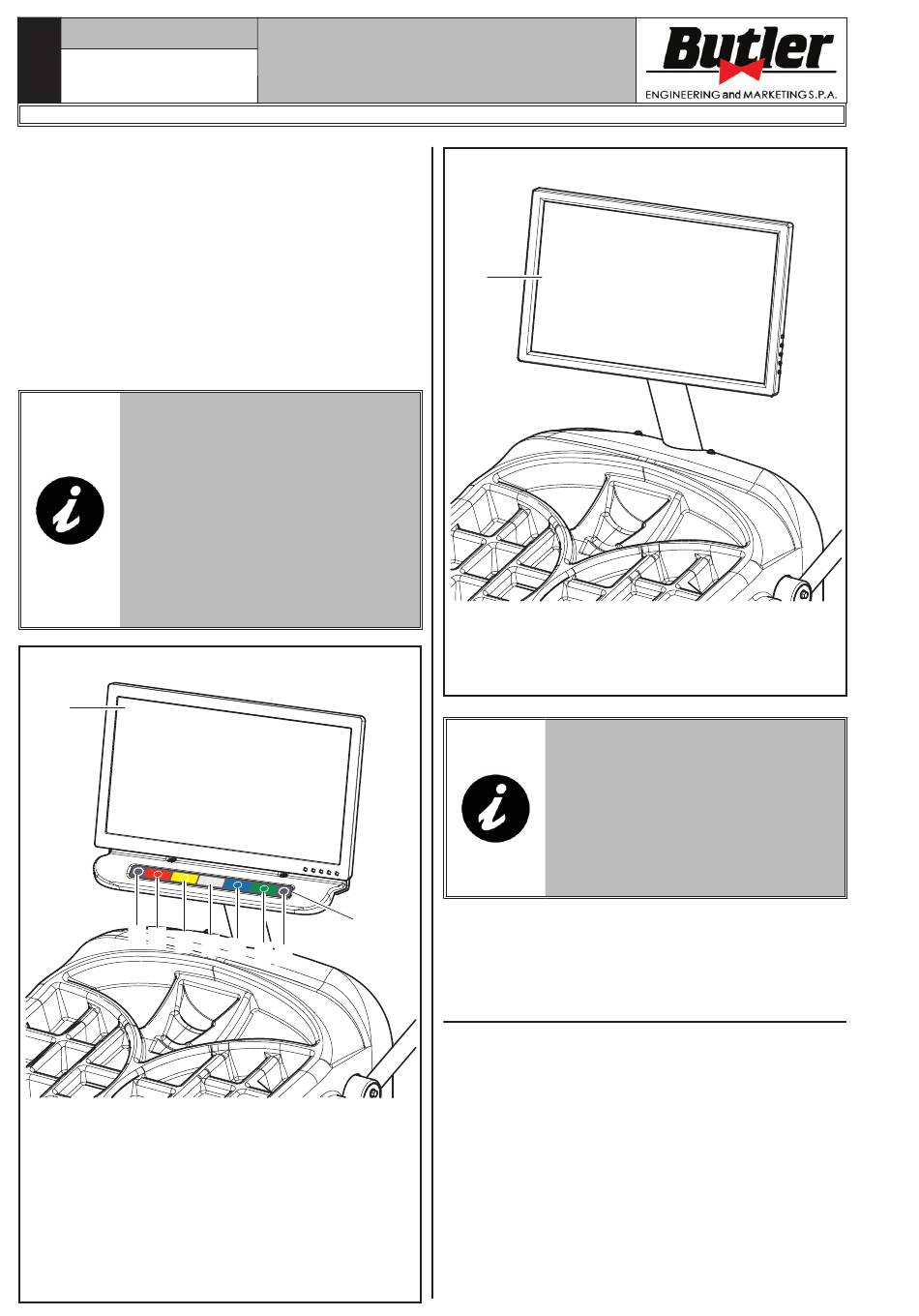

Monitor mit Tastatur
1
7 2 3
LEGENDE
1 – Monitor
2 – Taste Funktionen (rot)
3 – Taste Funktionen (gelb)
4 – Taste Funktionen (grau)
5 – Taste Funktionen (blau)
6 – Taste Funktionen (grün)
7 – Taste vorherige Seite
8 – Taste nächste Seite/Druck
9 – Knopfschalttafel (Tastatur mit 7 Tasten)
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 30A
9
4 5 6
8
Berührungsempfindlicher Monitor
1
LEGENDE
1 – Monitor mit einem berührungsempfindlichen
Steuerpult
IN DEM VORLIEGENDEN HAND-
BUCH WURDEN DIE BEFEHLSOPE-
RATIONEN BESCHRIEBEN DURCH
DIE VERWENDUNG DES BERÜH-
RUNGSEMPFINDLICHEN MONI-
TORS. IM FALL DES MONITORS
MIT TASTATUR BENUTZEN SIE
DIE ENTSPRECHENDE TASTEN
AUF DER UNTEREN TASTATUR.

14.0 RADAUSWUCHTEN

14.1 Ein- und Ausschalten der Vorrichtung

Drücken Sie den Hauptschalter auf "ON" (Abb. 17
Pkt. 1), der in der Rückseite des Gerätes liegt.
Abb. 30B
