BEDIENUNGS- UND
D
WARTUNGSHANDBUCH Seite 4 von 62
LIBRAK380.3DTEC - LIBRAK380P .3DTEC - LIBRAK430.3DTEC - LIBRAK430P .3DTEC

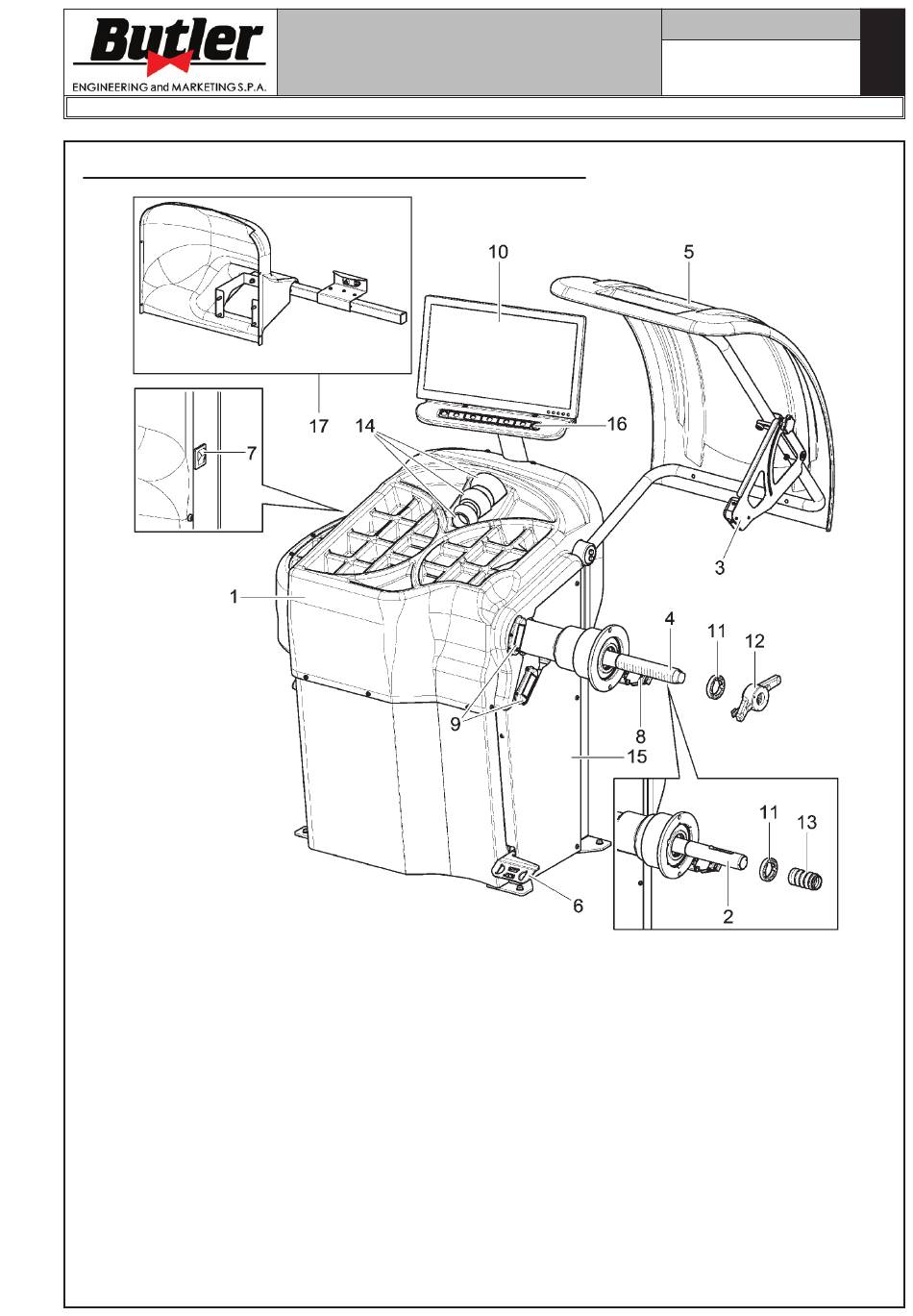

Abb. 1 - LIBRAK380.3DTEC - LIBRAK380P .3DTEC
LEGENDE
1 – Gewichtshalterbrett
2 – Pneumatische Spindel (nur für LIBRAK380P .3DTEC Modelle)
3 – Ultraschall-Sensor
4 – Gewindespindel (nur für LIBRAK380.3DTEC Modelle)
5 – Schutzgehäuse
6 – Fußbremse (nur für die LIBRAK380.3DTEC Modelle) / Fußhebel für Öffnung-Schließung der pneuma-
tischen Spindel (nur für die LIBRAK380P .3DTEC Modelle)
7 – Hauptschalter
8 – Laser Sensor
9 – Led-Lichtsatz
10 – Monitor
11 – Druckring
12 – Schnellspannnutmutter (nur für LIBRAK380.3DTEC Modelle)
13 – Klemm-Muffe (nur für LIBRAK380P .3DTEC Modelle)
14 – Konen
15 – Seitensgehäuse
16 – 7-Tasten Tastatur
17 – Das RUN-OUT elektronische Messgerät Außenseite des Reifens (optional)
