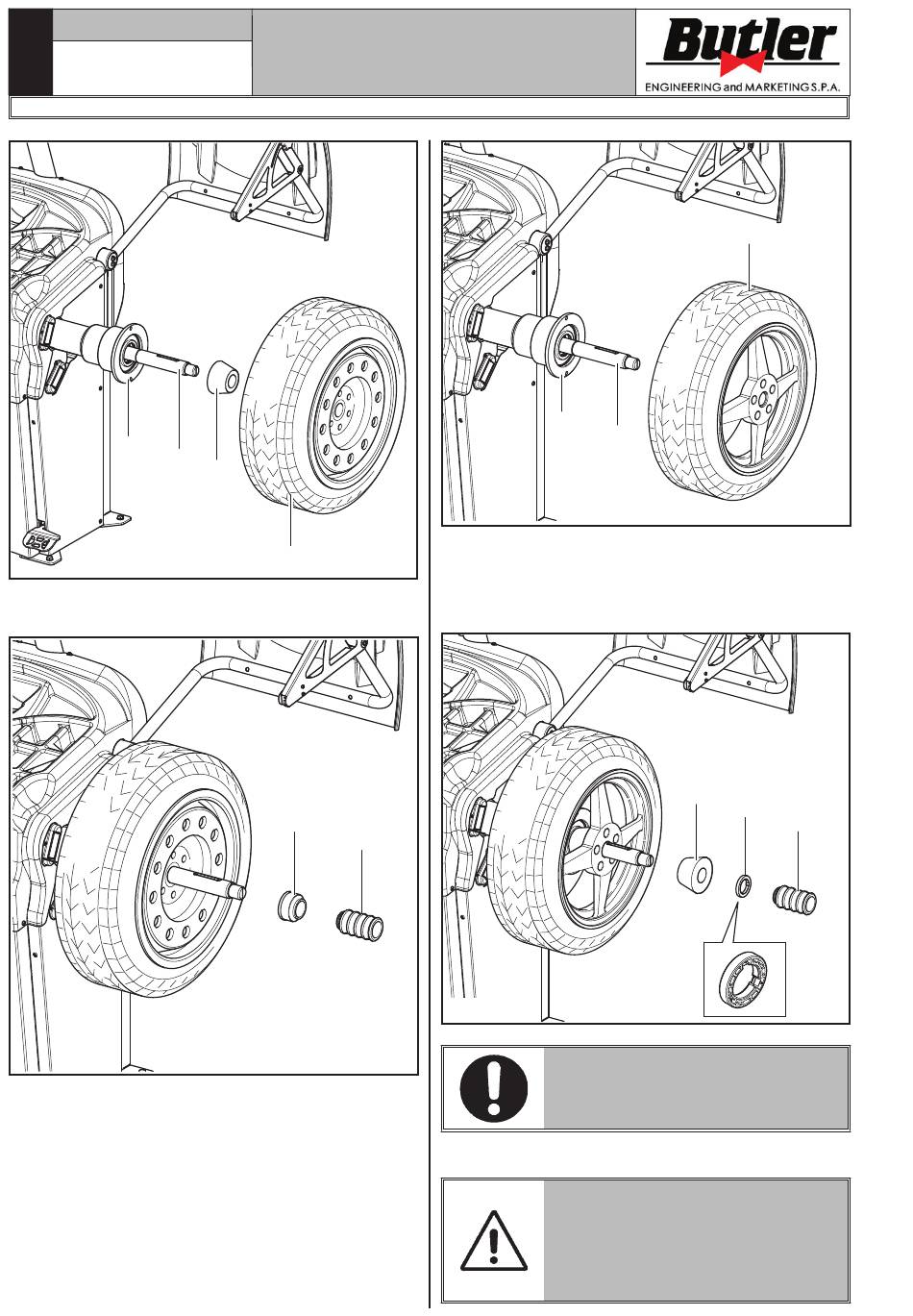

4. Die Schutzkappe (Abb. 25 Pkt. 1) in die Buchse
(Abb. 25 Pkt. 2) und alles gegen das Rad bringen.
Das Steuerpedal erheben um die Spindel zu schließen
und das Rad zu spannen.
Bei einigen Alurädern mit sehr hoher Zentrierung muss
der Konus auf der Radaußenseite montiert werden.
5. Die Spindel (Abb. 26 Pkt. 1) reinigen, bevor das
Rad aufzuspannen.
6. Das Rad (Abb. 26 Pkt. 3) bis an den Auflage-
flansch aufspannen. Dabei soll die Felgeninnensei-
te (Abb. 26 Pkt. 2) zur Radauswuchtmaschine
gerichtet sein.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 24
2
3
1
2
Abb. 25
2
1
7. Den Konus montieren (Abb. 27 Pkt. 3). Die engere
Konusseite soll gegen das Rad gerichtet sein.
8. Den Druckring (Abb. 27 Pkt. 1) in die Buchse
(Abb. 27 Pkt. 2) einsetzen und alles gegen das
Rad bringen.
Abb. 27
MAN MUSS DEN DRUCKRING (ABB. 27
PKT. 1) MONTIEREN, MIT DER SEITE
DER ZÄHNE ZUR SPANNBUCHSE GE-
RICHTET (ABB. 27 PKT. 2).
Schließen Sie die pneumatische Spindel beim Erheben
des passenden Steuerpedal.
GEHEN SIE BITTE BEIM ÖFFNEN
BZW. SCHLIESSEN DER SPINDEL
VORSICHTIG VOR. NÄHERN SIE
IHRE HÄNDE ODER ANDERE KÖR-
PERTEILE NICHT DER SICH IN BE-
WEGUNG BEFINDENDEN SPINDEL.
