Klemme Art
5
+5 V
6
Masse
A
GENIbus, A
Y
GENIbus, Y
B
GENIbus, B
3
Masse
15
+24 V
8
+24 V
26
+5 V
23
Masse
25
GDS TX
24
GDS RX
7
AI2

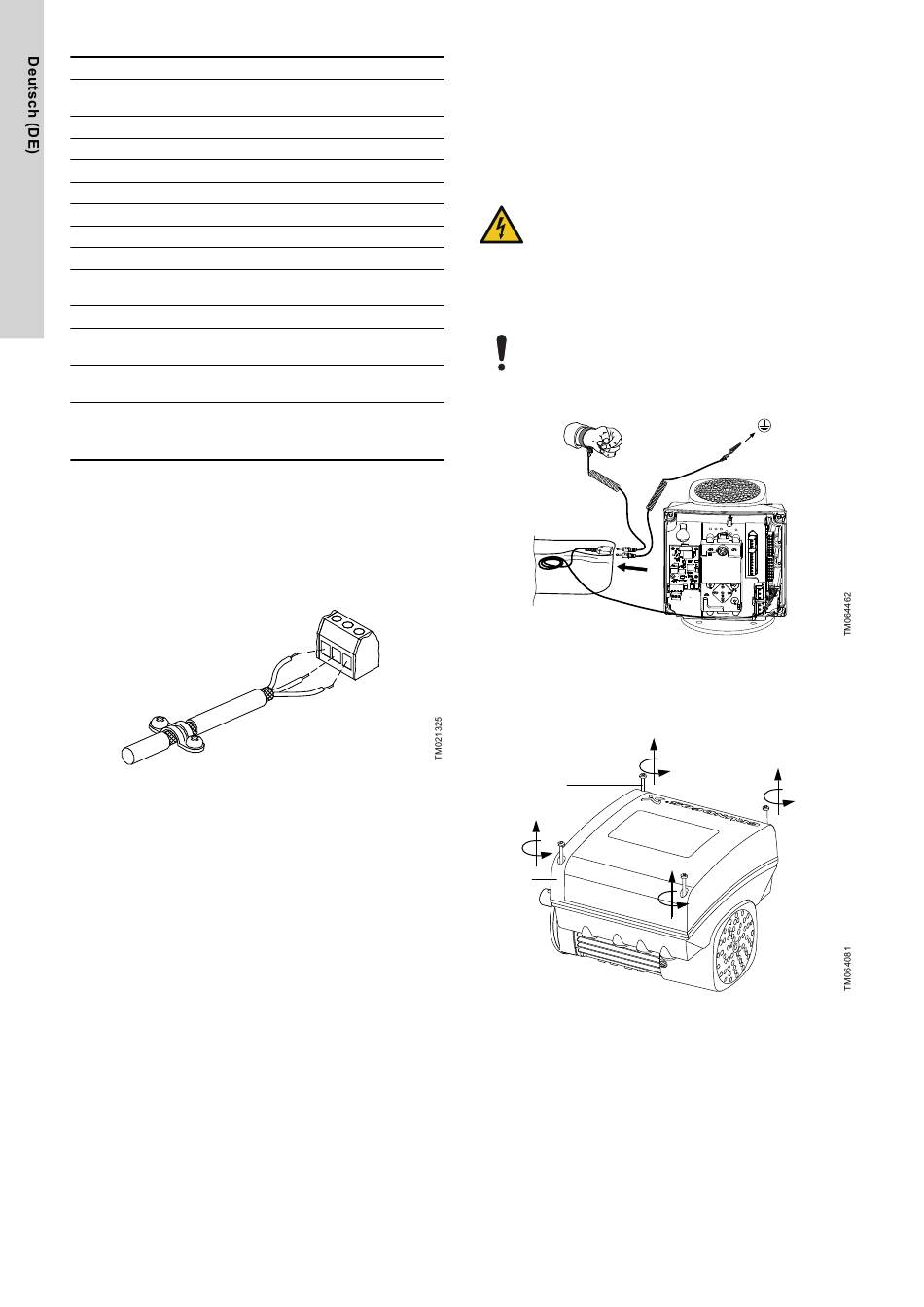

4.8 Signalkabel
•
Use screened cables with a cross-sectional area of minimum
2
0.5 mm
and maximum 1.5 mm
digital inputs, setpoint and sensor signals.
•
Schließen Sie den Kabelschirm an beiden Enden an Masse an.
Der Schirm muss so dicht wie möglich an den
Anschlussklemmen liegen.
Abisoliertes Kabel mit Kabelschirm und Leiteranschluss
•
Ziehen Sie die Schrauben der Masseverbindung immer fest an,
unabhängig davon, ob ein Kabel montiert ist oder nicht.
•
Die Leitungen im Klemmenkasten müssen so kurz wie möglich
sein.
14
Funktion
Spannungsversorgung für das
Potentiometer und den Sensor
Masse
GENIbus, A (+)
GENIbus, Masse
GENIbus, B (-)
Masse
Spannungsversorgung
Spannungsversorgung
Spannungsversorgung für das
Potentiometer und den Sensor
Masse
Ausgang für den Grundfos Digital
Sensor
Eingang für den Grundfos Digital
Sensor
Analogeingang:
0-20 mA / 4-20 mA
0,5-3,5 V / 0-5 V / 0-10 V
2
for the external on/off switch,
5. Optionale Buskommunikation über CIM-Module
von Grundfos
5.1 Installieren eines
Kommunikationsschnittstellenmoduls
GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐
Schalten Sie die Stromversorgung zum Motor und zu
den Melderelais ab. Warten Sie mindestens fünf
Minuten lang, bevor Sie mit Arbeiten am Motor
beginnen. Stellen Sie sicher, dass die
Stromversorgung nicht versehentlich wieder
eingeschaltet werden kann.
Verwenden Sie beim Umgang mit elektronischen
Bauteilen immer einen antistatischen Servicesatz.
Dadurch wird verhindert, dass die Komponenten durch
statische Entladung beschädigt werden.
Ist kein entsprechender Schutz vorhanden, legen Sie die
Bauteile auf einem antistatischen Tuch ab.
Antistatischer Sevicesatz
1. Lösen Sie die vier Schrauben (A) und entfernen Sie den
Klemmenkastendeckel (B).
A
B
Abnehmen des Klemmenkastendeckels
