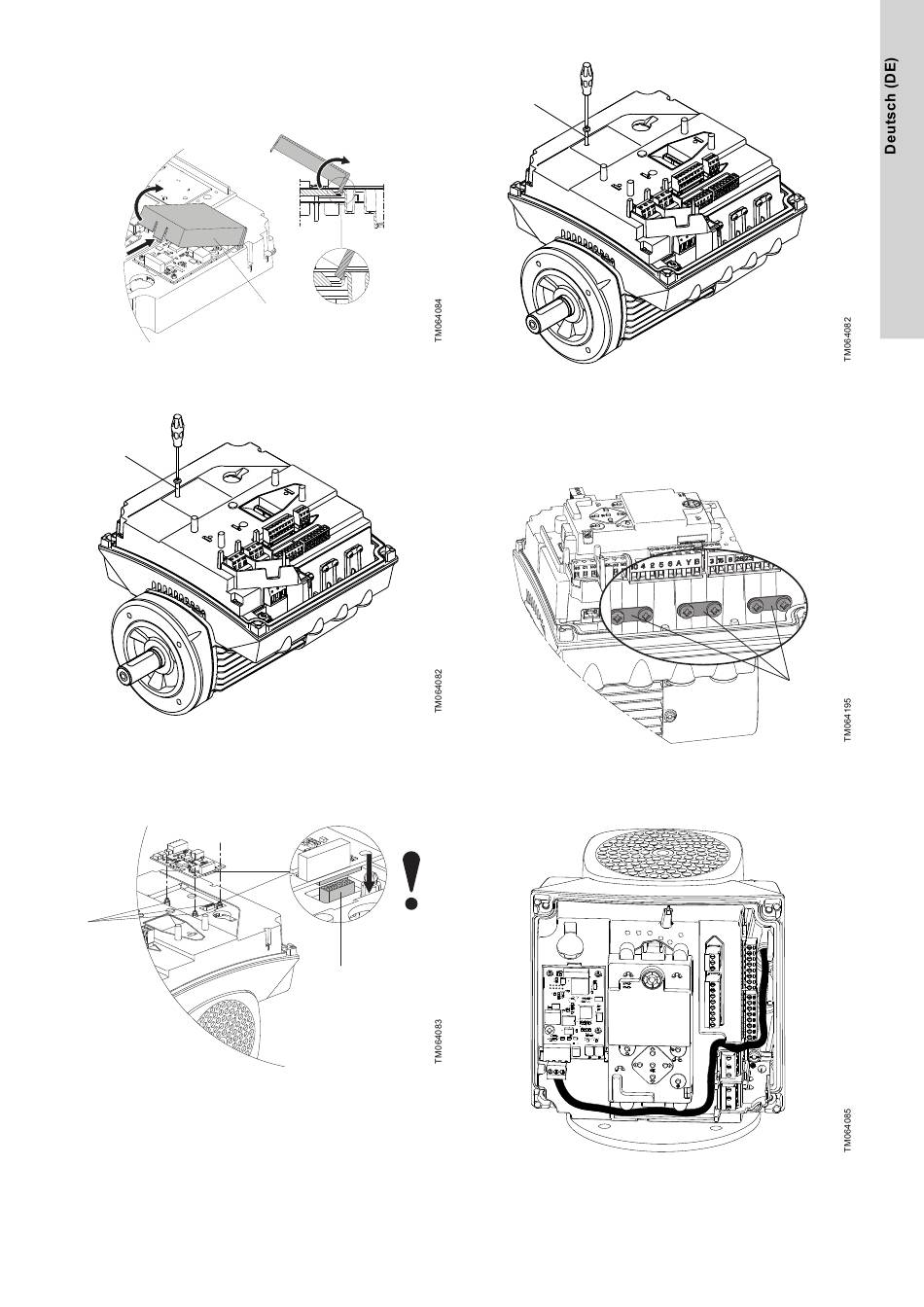

2. Entfernen Sie den CIM-Deckel (A), indem Sie die
Sicherungszunge (B) zusammendrücken und den Deckel am
Ende (C) anheben. Heben Sie anschließend den Deckel aus
den Befestigungshaken (D) heraus.
C
B
Entfernen des CIM-Deckels
3. Entfernen Sie die Sicherungsschraube (A).
A
Entfernen der Sicherungsschraube
4. Montieren Sie das CIM-Modul, indem Sie es an den drei
Kunststoffhalterungen (A) und dem Anschlussstecker (B)
ausrichten. Drücken Sie das Modul mit den Fingern in die
vorgesehene Position.
A
Einsetzen des CIM-Moduls
5. Setzen Sie die Sicherungsschraube (A) ein und ziehen Sie sie
mit 1,3 Nm fest.
D
A
B
A
Setzen Sie die Sicherungsschraube ein
6. Nehmen Sie die elektrischen Anschlüsse für das CIM-Modul vor.
Befolgen Sie dazu die dem Modul beiliegende Anleitung.
7. Schließen Sie die Kabelschirme der Buskabel an Masse an.
Verwenden Sie dazu eine der Erdungsklemmen (A).
Anschließen der Kabelschirme an Masse
8. Verlegen Sie die Kabel für das CIM-Modul. Siehe Beispiel in der
nachfolgenden Abbildung.
Beispielhafte Kabelverlegung
9. Montieren Sie die CIM-Abdeckung.
A
