4. Installieren des Produkts

WARNUNG
Quetschgefahr
Tod oder schwere Körperverletzungen
‐
Verwenden Sie professionelles Montagewerkzeug,
wenn Sie die Anlage oder Komponenten bewegen
oder anheben.
‐
Verwenden Sie bei der Montage des Grundrahmens
Sicherheitsausrüstung.
‐
Verwenden Sie die mitgelieferten Holzbalken, um das
System bei der Montage der Schwingungsdämpfer zu
stützen.
‐
Installationsarbeiten dürfen nur von geschultem
Personal ausgeführt werden.
ACHTUNG
Schwebende Last
Leichte oder mittelschwere Körperverletzungen
‐
Verwenden Sie zum Aufstellen der Anlage eine
geeignete Hebevorrichtung.
ACHTUNG
Quetschung der Füße
Leichte oder mittelschwere Körperverletzungen
‐
Verwenden Sie bei der Installation der Rohre
Sicherheitsausrüstung.
‐
Verwenden Sie bei der Installation des Tanks
Sicherheitsausrüstung.
ACHTUNG
Scharfkantiger Gegenstand
Leichte oder mittelschwere Körperverletzungen
‐
Tragen Sie Sicherheitshandschuhe.

4.1 Aufstellungsort

Beachten Sie Folgendes, um eine ausreichende Kühlung von Motor
und Elektronik sicherzustellen:
• Stellen Sie die Hydro Multi-E so auf, dass eine ausreichende
Kühlung gewährleistet ist. Siehe Abschnitt „Sicherstellen der
Motorkühlung".
• Die Umgebungstemperatur darf nicht höher als 40 °C sein.
• Halten Sie die Motorkühlrippen und die Lüfterflügel sauber.
Vor und auf beiden Seiten der Anlage muss ein Freiraum von 1 m
vorgesehen werden.
Stellen Sie die Anlage bei einer Installation im Freien stets
unter einem Dach auf, um sie vor direktem Sonnenlicht zu
schützen.
Weitere Informationen
4.2.1 Sicherstellen der Motorkühlung

4.2 Mechanische Installation

Pfeile auf dem Fußstück der Pumpe zeigen die Strömungsrichtung
des Wassers durch die Pumpe an.
1. Die an die Anlage anzuschließenden Rohrleitungen sind
ausreichend zu dimensionieren. Montieren Sie an der Zulauf-
und Druckleitung Rohrkompensatoren, um Schwingungen zu
vermeiden.
• Die Rohrleitungen sind an das Saug- und Drucksammelrohr
der Anlage anzuschließen.
An dem einen Ende der Sammelrohre ist jeweils ein
Schraubdeckel montiert. Wenn Sie dieses Rohrende für den
Anschluss der Rohrleitung verwenden möchten, entfernen
Sie den Schraubdeckel, bestreichen Sie das andere
Rohrende mit Dichtmasse und montieren Sie den
Schraubdeckel dort. Montieren Sie bei Sammelrohren mit
Flanschanschluss einen Blindflansch mit Dichtung.
• Ziehen Sie alle Schrauben und Bolzen fest, bevor Sie die
Pumpe einschalten.
• Wenn die Anlage in einem Mehrfamilienhaus installiert wird
oder sich der erste Verbraucher in der Leitung in der Nähe
der Druckerhöhungsanlage befindet, wird empfohlen, die
Rohrkompensatoren an die Zulauf- und Druckleitung zu
montieren, damit keine Schwingungen über die Rohre
übertragen werden.
2. Stellen Sie die Anlage auf einer ebenen und festen Oberfläche
auf, z. B. einem Betonboden oder ein Fundament. Ist die Anlage
nicht mit Schwingungsdämpfern ausgestattet, befestigen Sie sie
mit Bolzen direkt am Boden oder Fundament.
3. Die Rohrleitungen sind so an die Gebäudekonstruktion
anzubinden, dass sie sich nicht bewegen, sich nicht verziehen
und nicht brechen können.
1
2

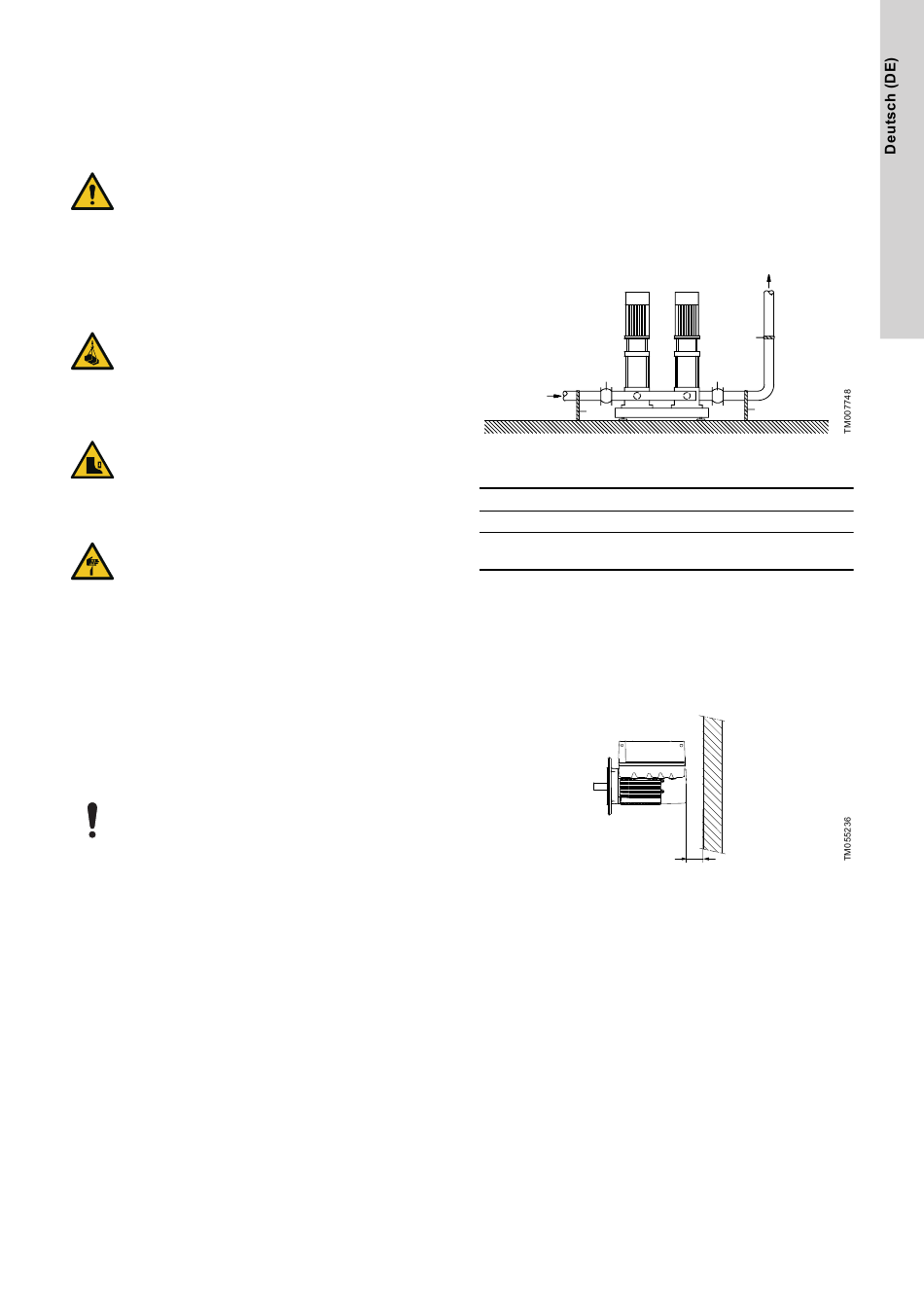

Aufstellungsbeispiel mit Rohrkompensatoren und -halterungen
Pos. Beschreibung
1 Rohrkompensator
Rohrhalterung (und empfohlener Einbauort für das Ab-
2
sperrventil)
Die in der oberen Abbildung dargestellten Rohrkompensatoren und
-halterungen sind nicht im Lieferumfang einer Standard-Anlage vom
Typ Hydro Multi-E enthalten.
4.2.1 Sicherstellen der Motorkühlung
Zwischen dem Ende der Lüfterabdeckung und der Wand bzw.
anderen feststehenden Gegenständen muss ein Mindestabstand
von 50 mm eingehalten werden.
Mindestabstand (D) zwischen dem Motor und einer Wand oder
einem anderen feststehenden Objekt
2
1
2
D
9
