10.3 Regelungsart

Hier können Sie zwischen den folgenden Regelungsarten wählen:

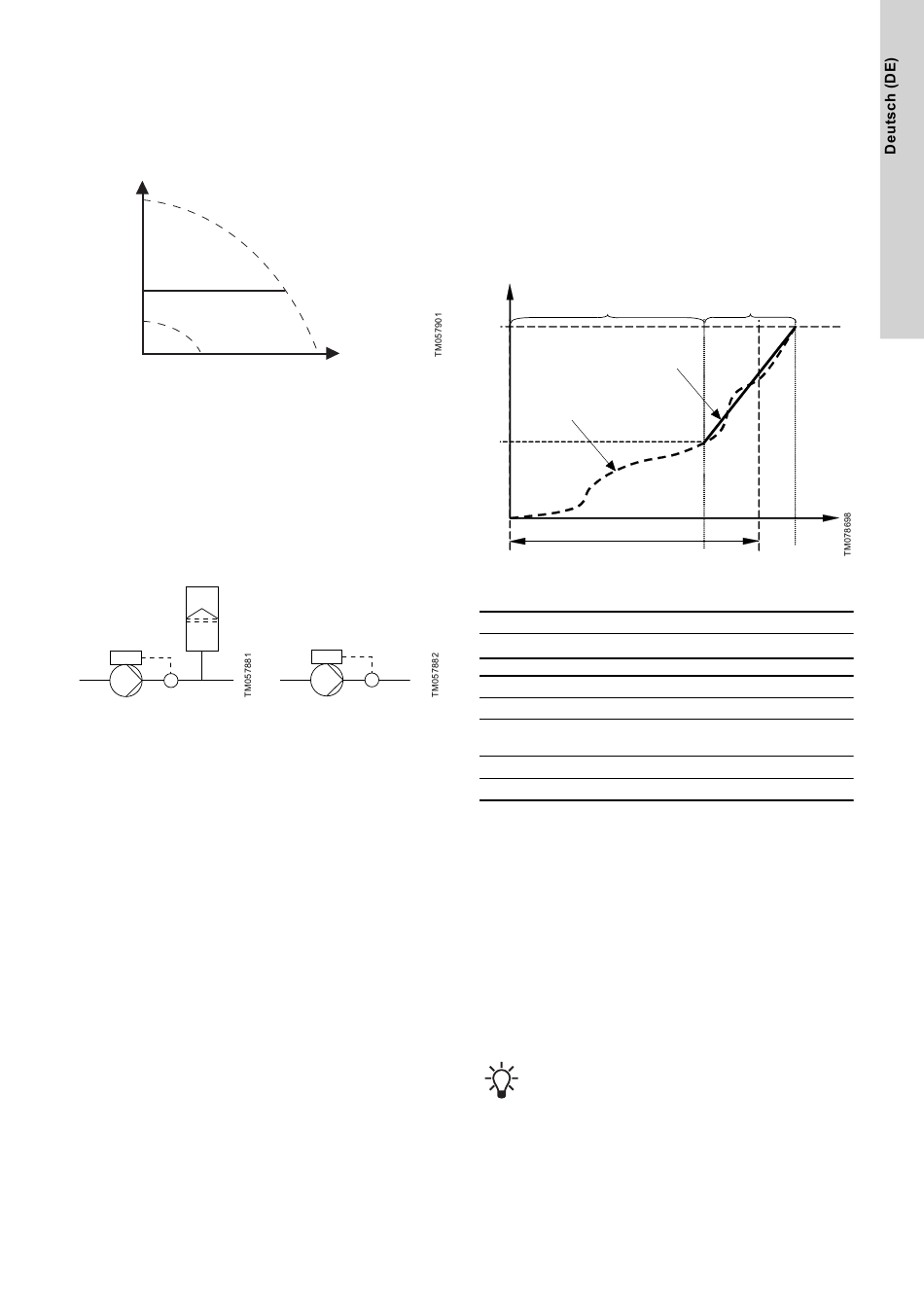

10.3.1 Konstantdruck
Diese Regelungsart wird empfohlen, wenn die Pumpe unabhängig
vom Volumenstrom in der Anlage einen konstanten Druck liefern
soll.
H
Konstantdruck
Bei dieser Regelungsart wird der werkseitig montierte Drucksensor
(sofern vorhanden) verwendet. Dieser misst den Ausgangsdruck
der Pumpe.
Wenn Sie eine Pumpe ohne werkseitig montierten Sensor
verwenden, müssen Sie an einen der Analogeingänge der Pumpe
einen Drucksensor anschließen. Im Menü Assist können Sie den
Drucksensor einstellen.
Beispiele
• 1 externer Drucksensor.
p
Konstantdruck
Reglereinstellungen
Die empfohlenen Reglereinstellungen finden Sie im Abschnitt
„Regler".
Werkseinstellungen
Siehe Abschnitt „Werkseinstellungen".
Weitere Informationen
10.6 Regler
21.6 Werkseinstellungen
10.3.2 Proportionaldruck
Informationen zum Proportionaldruck finden Sie im Abschnitt
„Proportionaldruck".
Weitere Informationen
10.9 Prop. Druck

10.4 Sanfter Druckaufbau

Diese Funktion wird in der Regel bei Druckerhöhungsanwendungen
verwendet. Sie gewährleistet ein sanftes Anlaufen der Anlage bei z.
B. leeren Rohrleitungen.
Das Anlaufen erfolgt in zwei Phasen:
• Füllphase (1): Die Rohrleitungen werden langsam mit Wasser
gefüllt. Erkennt der Drucksensor der Anlage, dass die
Rohrleitungen gefüllt sind, beginnt Phase 2.
• Druckaufbauphase (2): Der Anlagendruck wird erhöht, bis der
Sollwert (SP) erreicht ist. Der Druckaufbau erfolgt über eine
Rampenzeit. Wird der Sollwert nicht in einer vorgegebenen Zeit
erreicht, wird eine Warn- oder Alarmmeldung ausgegeben. Falls
gewünscht, können die Pumpen auch abgeschaltet werden.
P
SP
Q
P
f
Füll- und Druckaufbauphasen
P: Messbereich
P : Fülldruck
f
p
Pos.
Einstellmöglichkeiten
• Füllgeschwindgkeit. Feste Drehzahl der Pumpe in der
Füllphase.
• Fülldruck. Der Druck, den die Pumpe vor Ablauf der maximalen
Füllzeit erreichen muss.
• Max. Füllzeit. Die Zeit, in der die Pumpe den Fülldruck
erreichen muss.
• Max. Reaktionszeit. Reaktion der Pumpe, wenn die maximale
Füllzeit abgelaufen ist:
- Warnung
- Alarm (Pumpe schaltet sich ab)
• Zeit für Druckaufbau. Rampenzeit, die vom Erreichen des
Fülldrucks bis zum Erreichen des Sollwerts vergehen darf.
Werkseinstellungen
Siehe Abschnitt „Werkseinstellungen".
Weitere Informationen
21.6 Werkseinstellungen
1
B
A
Max.
T
f
T: Zeit [Sekunde]
T : Befüllzeit
f
Beschreibung
1 Füllphase: Betrieb mit konstanter Kennlinie
Druckaufbauphase: Betrieb mit konstantem
2
Druck
A Aktueller Wert
B Sollwertsteigerung
Wenn Sie diese Funktion aktivieren, wird die Funktion
immer gestartet, wenn die Pumpe von der Betriebsart
Stopp und zu Normal wechselt.
2
T
