7.3 Hydro Multi-E in Systemen ohne Eingangsdruck

Stellen Sie sicher, dass Hauptschalter und
Leistungsschalter ausgeschaltet sind.
Schalten Sie die Pumpen erst ein, wenn sie mit dem
Medium gefüllt sind.
Bei der mit CME-Pumpen ausgerüsteten Hydro Multi-E
muss während des Anlaufs und des Betriebs ein positiver
Eingangsdruck vorliegen. Deshalb gilt das folgende
Inbetriebnahmeverfahren nur für die Hydro Multi-E mit
CRE- oder CRIE-Pumpen.
Gehen Sie nach der mechanischen und elektrischen Installation
gemäß Abschnitt „Installation" wie folgt vor:
1. Prüfen Sie, ob die Hydro Multi-E den Bestellvorgaben entspricht
und ob keine Bauteile beschädigt worden sind.
2. Prüfen Sie, ob der Vordruck im Membrandruckbehälter das 0,7-
Fache des gewünschten Ausgangsdrucks (Sollwert) beträgt.
Messen Sie den Vordruck bei druckloser Anlage.
3. Schließen Sie die Wasser- und Stromversorgung an das
System an.
4. Öffnen Sie alle Ventile am Einlass der Pumpen.
5. Schließen Sie alle Ventile am Auslass der Pumpen und füllen
Sie alle Pumpen sowie die Zulaufleitung mit dem Medium.
1

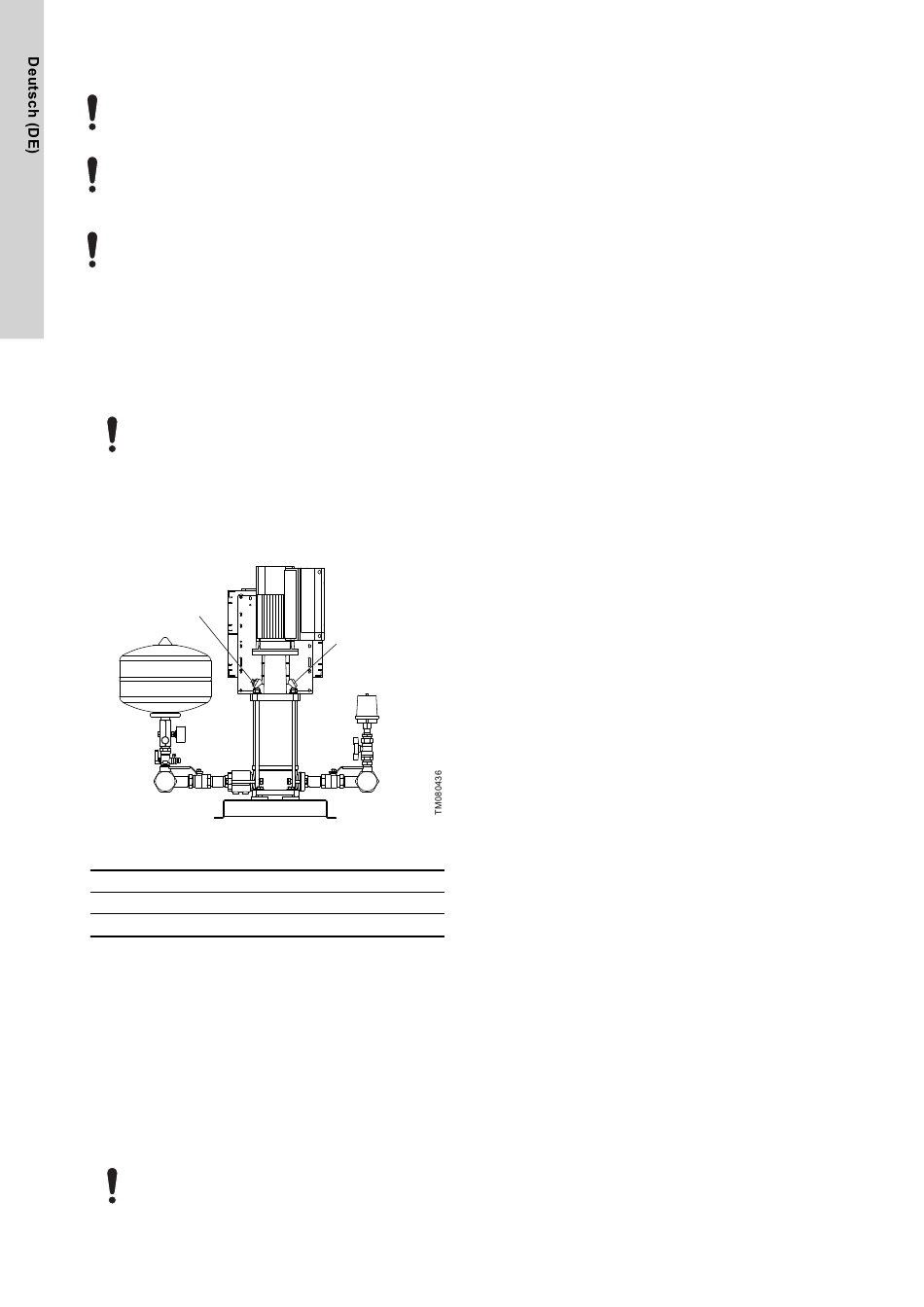

Position der Entlüftungs- und der Einfüllschraube
Pos.

Beschreibung

1 Entlüftungsschraube
2 Einfüllschraube
6. Schalten Sie die Stromversorgung über den Hauptschalter ein.
7. Schalten Sie Pumpe 1 durch Drücken der EIN/AUS-Taste auf
dem Bedienfeld ein.
8. Entlüften Sie Pumpe 1 über die Entlüftungsschraube.
9. Öffnen Sie das Absperrventil auf der Druckseite langsam etwa
bis zur Hälfte.
10. Wiederholen Sie die Schritte 7 und 9 für die anderen Pumpen
im System.
11. Öffnen Sie die Absperrventile am Auslass aller Pumpen
langsam bis zum Anschlag.
12. Warten Sie einige Minuten.
13. Stellen Sie den gewünschten Ausgangsdruck ein.
Bei einer Änderung des Augangsdrucks muss auch
der Vordruck im Membrandruckbehälter entsprechend
angepasst werden.
18
14. Prüfen Sie, ob sich die Pumpen bestimmungsgemäß ein- und
ausschalten lassen und ob die bedarfsabhängige
Leistungsregelung ordnungsgemäß funktioniert.
Die Hydro Multi-E befindet sich jetzt im Automatikbetrieb und ist
betriebsbereit.
Die Standardeinstellungen können mit Grundfos Go geändert
werden, siehe Abschnitte „Multimaster-Funktion" oder
„Bedienfelder".

Weitere Informationen

4. Installieren des Produkts
8. Bedienfelder an der Pumpe
9. Multi-Master-Funktion

8. Bedienfelder an der Pumpe

Sie können die Pumpeneinstellungen über die folgenden
Bedienfelder konfigurieren:
• Standard-Bedienfeld Siehe Abschnitt „Standard-Bedienfeld an
der Pumpe".
• Erweitertes Bedienfeld Siehe Abschnitt „Erweitertes Bedienfeld
an der Pumpe".
• Grundfos GO. Siehe Abschnitt „Multimaster-Funktion".
Bei einer Unterbrechung der Stromversorgung werden die
Einstellungen gespeichert.
Weitere Informationen
8.1 Standard-Bedienfeld an der Pumpe
8.2 Erweitertes Bedienfeld an der Pumpe
9. Multi-Master-Funktion
