Anschlussklemmen An Den Cme-Pumpen - Grundfos Hydro Multi-E Montage- Und Betriebsanleitung

Klemme Typ
1 DI2
LiqTec-Sensoreingang
21
1
20 Masse
LiqTec-Sensoreingang
22
2
10 DI3/OC1
4 AI1
2 DI1
5 +5 V
6 Masse
A GENIbus, A
Y GENIbus, Y
B GENIbus, B
3 Masse
15 +24 V
8 +24 V
26 +5 V
23 Masse
25 GDS TX
24 GDS RX
7 AI2

4.7.2 Anschlussklemmen an den CME-Pumpen

Die CME-Pumpen verfügen über folgende Anschlüsse:
• 2 Analogeingänge
• 2 Digitaleingänge oder 1 Digitaleingang und 1 offener
Kollektorausgang
• 1 Eingang und Ausgang für den Grundfos Digital Sensor
• 2 Melderelaisausgänge
• GENIbus-Schnittstelle.
Die Anschlussklemmen der CME-Pumpe sind in der nachfolgenden
Abbildung dargestellt.
Der Digitaleingang 1 ist werkseitig als EIN/AUS-Eingang
eingerichtet. Bei geöffnetem Kontakt wird die Pumpe
abgeschaltet. Zwischen der Klemme 2 und 6 ist werkseitig
eine Brücke gesetzt. Wird der Digitaleingang 1 für "Extern
EIN/AUS" oder eine andere externe Funktion verwendet,
ist die Brücke zu entfernen.
GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐
Stellen Sie sicher, dass die einzelnen Leiter, die an die
unten aufgeführten Anschlussgruppen angeschlossen
werden sollen, über ihre gesamte Länge durch eine
verstärkte Isolierung voneinander getrennt sind.
• Eingänge und Ausgänge
Funktion
Frei konfigurierbarer Digital-
eingang
Eingang für LiqTec-Sensor
(weißer Leiter)
Masse (brauner und schwar-
zer Leiter)
Eingang für LiqTec-Sensor
(blauer Leiter)
Digitaleingang/-ausgang,
konfigurierbar
Offener Kollektor: max. 24 V
ohmsche oder induktive Last
Analogeingang:
0-20 mA / 4-20 mA
0,5-3,5 V / 0-5 V / 0-10 V
Frei konfigurierbarer Digital-
eingang
Spannungsversorgung für
das Potentiometer und den
Sensor
Masse
GENIbus, A (+)
GENIbus, Masse
GENIbus, B (-)
Masse
Spannungsversorgung
Spannungsversorgung
Spannungsversorgung für
das Potentiometer und den
Sensor
Masse
Ausgang für den Grundfos
Digital Sensor
Eingang für den Grundfos Di-
gital Sensor
Analogeingang:
0-20 mA / 4-20 mA
0,5-3,5 V / 0-5 V / 0-10 V
Alle Ein- und Ausgänge sind intern durch eine verstärkte Isolierung
von den mit der Netzspannung beaufschlagten Bauteilen getrennt.
Von anderen Stromkreisen sind die Ein- und Ausgänge galvanisch
getrennt. Alle Steuerklemmen werden zum Schutz vor einem
elektrischen Schlag mit Schutzkleinspannung (PELV) versorgt.
• Melderelaisausgänge
- Melderelais 1:
LIVE: An diesen Ausgang können Netzspannungen bis 250 V
AC angelegt werden.
PELV: Der Ausgang ist galvanisch von anderen Stromkreisen
getrennt. Deshalb darf an den Ausgang je nach Bedarf
sowohl Netzspannung als auch Schutzkleinspannung
angelegt werden.
- Melderelais 2:
PELV: Der Ausgang ist galvanisch von anderen Stromkreisen
getrennt. Deshalb darf an den Ausgang je nach Bedarf
sowohl Netzspannung als auch Schutzkleinspannung
angelegt werden.
• Netzversorgung (Klemmen N, PE, L oder L1, L2, L3, PE)
OC
+24 V* GND
+24 V* +24 V* +24 V*/5 V*
+
+24 V* +24 V* +24 V*/5 V*

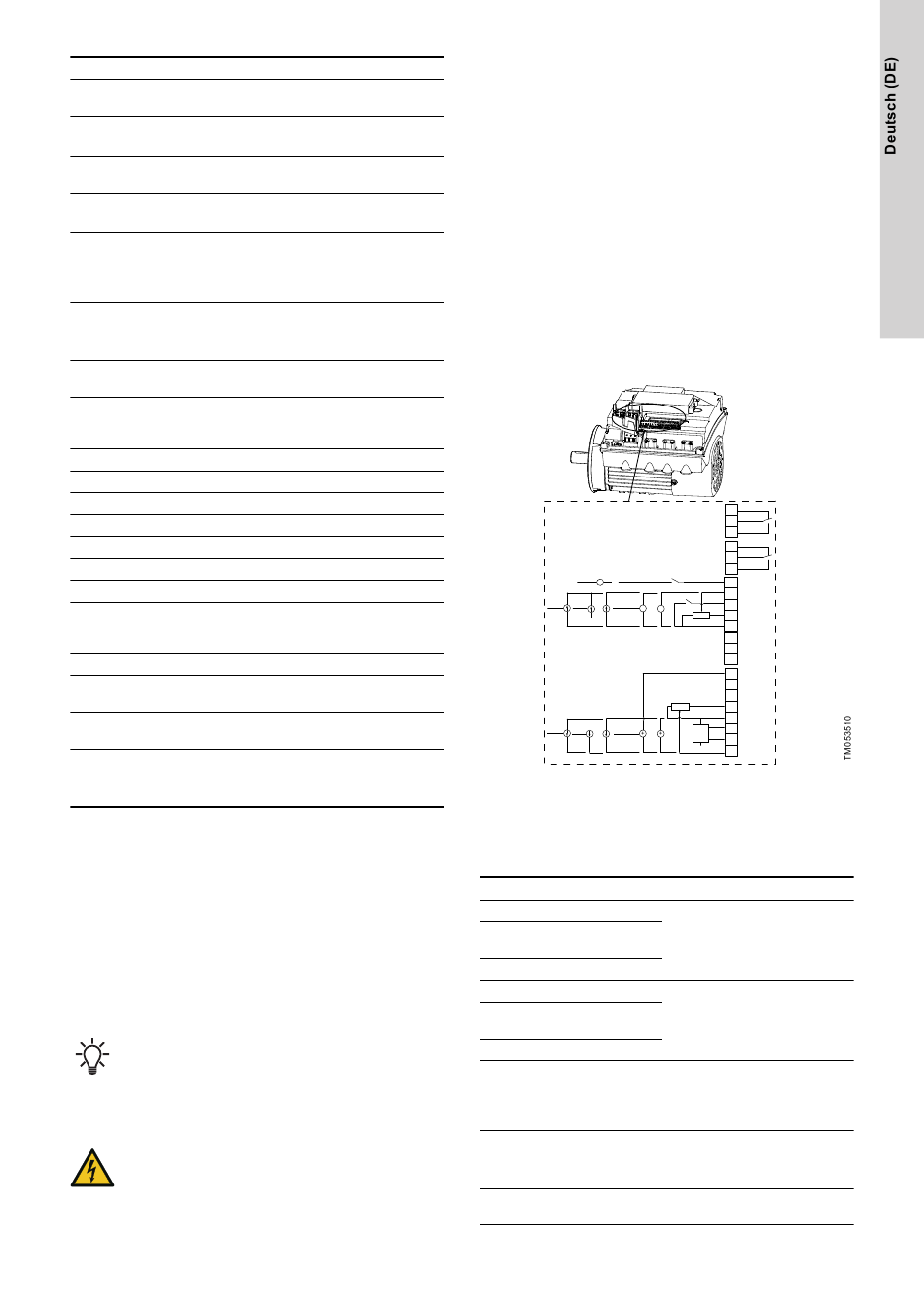

Anschlussklemmen an der CME-Pumpe (optional bei Pumpen der
Baureihen CRE, CRIE, CRNE, SPKE und MTRE)
* Wird eine externe Stromquelle verwendet, ist der Anschluss an
Masse zwingend erforderlich.
Klemme Art
NC Öffner
Gemeinsamer Lei-
C1
ter
NO Schließer
NC Öffner
Gemeinsamer Lei-
C2
ter
NO Schließer
10 DI3/OC1
4 AI1
2 DI1
NC
C1
NO
NC
C2
NO
DI
10 DI3/OC1
4 AI1
2 DI1
+
5 +5 V
6 GND
A GENIbus A
Y
GENIbus Y
B
GENIbus B
3
GND
15 +24 V
8
+24 V
26 +5 V
23
GND
25
GDS TX
24 GDS RX
+5 V*
7
AI2
Funktion
Melderelais 1
(LIVE oder PELV)
Melderelais 2
(nur PELV)
Digitaleingang/-ausgang, konfi-
gurierbar
Offener Kollektor: max. 24 V
ohmsche oder induktive Last
Analogeingang:
0-20 mA / 4-20 mA
0,5-3,5 V / 0-5 V / 0-10 V
Frei konfigurierbarer Digitalein-
gang
