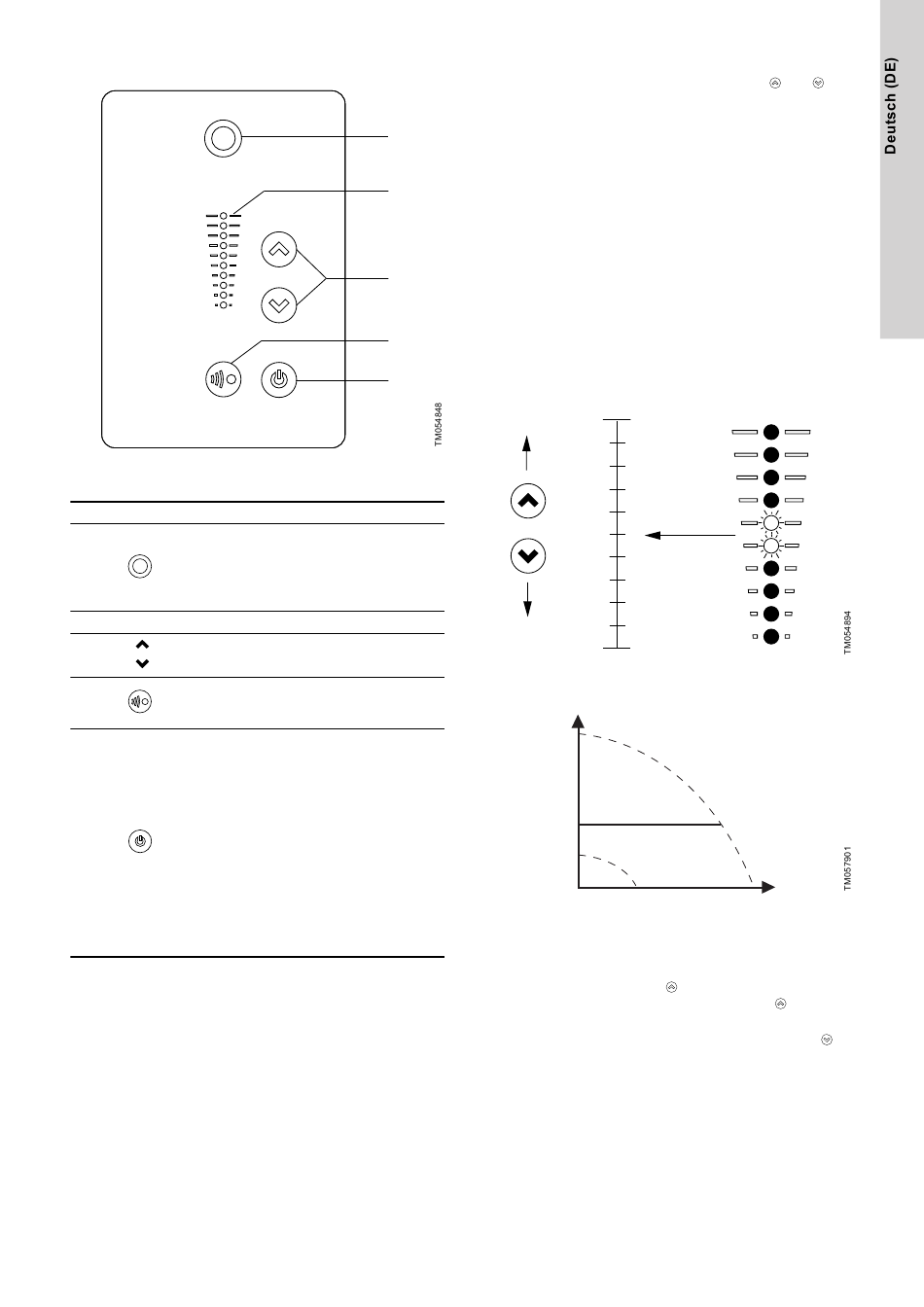

8.1 Standard-Bedienfeld an der Pumpe

Bedienfeld "Standard"
Pos.

Symbol Bedeutung

Grundfos Eye
Zeigt den Betriebszustand einzelner Pumpen
1 an.
Weitere Informationen finden Sie im Abschnitt
„Grundfos Eye".
2 - Leuchtfelder zum Anzeigen des Sollwerts.
Zum Ändern des Sollwerts und Zurücksetzen
3
von Alarmen und Warnmeldungen.
Dient zum Aktivieren der Funkkommunikation
4 mit Grundfos GO und anderen Produkten des
gleichen Typs.
Dient zum Herstellen der Betriebsbereitschaft
der Pumpe oder zum Ein- und Ausschalten
der Pumpe.

Einschalten:

Wird die Taste bei ausgeschalteter Pumpe
gedrückt, läuft die Pumpe nur an, wenn keine
anderen Funktionen mit höherer Priorität akti-
5
viert sind. Siehe Abschnitt „Priorität der Ein-
stellungen".

Ausschalten:

Wird die Taste bei laufender Pumpe gedrückt,
wird die Pumpe immer abgeschaltet. Wird die
Pumpe über diese Taste abgeschaltet, leuch-
tet der Text Stop neben der Taste.
Weitere Informationen
14. Priorität der Einstellungen
15. Grundfos Eye
1
2
3
4
Stop
5

8.1.1 Einstellen des Sollwerts

Der Sollwert der Pumpe ist durch Drücken der Taste
einzustellen. Der Sollwert kann an jeder Pumpe im System
eingestellt werden und gilt für die komplette Anlage.
Die Leuchtfelder auf dem Bedienfeld zeigen den eingestellten
Sollwert an.
Pumpe in der Regelungsart „Konstantdruck"
Hydro-Multi-E-Anlagen sind standardmäßig ab Werk als
Druckerhöhungsanlagen eingerichtet, können aber auch auf andere
Regelungsarten eingestellt werden. Siehe die Montage- und
Betriebsanleitung für CRI und CRIE. Das nachfolgende Beispiel
bezieht sich auf eine Pumpe, die in einer Anwendung eingesetzt
wird, bei der ein Drucksensor ein Rückmeldesignal an die Pumpe
sendet. Wenn Sie die Pumpe mit einem Sensor nachrüsten, muss
der Sensor manuell eingerichtet werden, da die Pumpe einen
angeschlossenen Sensor nicht automatisch erkennt.
In der nachfolgenden Abbildung sind die Leuchtfelder 5 und 6
aktiviert. Bei einem Sensormessbereich von 0 bis 6 bar ist somit ein
Sollwert von 3 bar eingestellt worden.
Der Einstellbereich ist mit dem Sensormessbereich identisch.
1
6
3
0
Sollwert auf 3 bar eingestellt, Konstantdruckregelung
H
Konstantdruckkennlinie
Einstellen auf einen Betrieb mit MAX-Kennlinie:
• Zum Umschalten auf die MAX-Kennlinnie der Pumpe (oberstes
Leuchtfeld blinkt) ist die Taste
das obere Leuchtfeld bereits, halten Sie die Taste
Sekunden lang gedrückt, bis das Leuchtfeld zu blinken beginnt.
• Um zum gewünschten Sollwert zurückzukehren, die Taste
lange gedrückt halten, bis der gewünschte Sollwert angezeigt
wird.
Beispiel: Pumpe auf MAX-Kennlinie eingestellt.
Die nachfolgende Abbildung zeigt, dass das obere Leuchtfeld blinkt.
Das bedeutet, dass die MAX-Kennlinie eingestellt ist.
oder
Q
gedrückt zu halten. Leuchtet
drei
so
