GERÄTEBESCHREIBUNG
■ Bildschirm
q A NGABEN ZUM DARSTELLUNGSBEREICH (S. 17)
Zeigt den aktuellen Darstellungsbereich an.
Anzeige
NM
Seemeilen
km
Kilometer
L Die Entfernungseinheit kann im Initialmenü ausge-
wählt werden.
w ANGABEN ZU DEN FESTEN
ENTFERNUNGSMESSRINGEN (S. 17)
Zeigt den Intervallbereich der festen Ringe an.
e ANZEIGEMODUS (S. 7)
Zeigt die gewählte Displaydarstellung.
Zum Auswählen [MODE•ZOOM] drücken.
Anzeige
H-UP
Vorausorientierung des Schiffs oben
(Head-Up)
C-UP
Kursrichtung oben (Course-Up)
N-UP
Norden oben (North-Up)
TM
absolute Bewegungsanzeige
(True Motion)
L N-UP- und C-UP-Anzeige erfordern externe Kursdaten.
L Die TM-Anzeige erfordert externe Kurs- und Posi-
tionsdaten.
3
q
w
e
r
u
i
o
!0
!1
!2
!3
!4
!5
!6
!7
Beschreibung
Beschreibung
t
y
!8
!9
r KURSANZEIGE (S. 15)
Zeigt den anliegenden Kurs an. Die HDG-Anzeige
zeigt die Bugrichtung des Schiffs im Uhrzeigersinn
von Norden her an.
Anzeige
Kurs durchs Wasser: wird angezeigt,
wenn im Initialmenü bei „Bearing Input"
HDG
die Option „NMEA", „N+1" der „AUX"
eingestellt ist.
Kurs über Grund: wird angezeigt, wenn im
COG
Initialmenü bei „Bearing Input" die Option
„GPS" oder „GPS-L"eingestellt ist.
t PEILREFERENZ (S. 15)
Anzeige der Peilreferenz
Anzeige
T
rechtweisende Peilung
M
missweisende Peilung
y ABSTIMMANZEIGE (S. 9)
Zeigt den Abstimmmodus und den Pegel an.
Anzeige
Auto
automatische Abstimmung
Manual
manuelle Abstimmung
• „TUNE (AUTO)" erscheint, wenn im Videomenü im Me-
nüpunkt „TUNE" die Einstellung „Auto" gewählt wurde.
Bei der Wahl von „Manual" wird „TUNE (MAN)"angezeigt.
u REFERENZANZEIGE (S. 15)
Zeigt die Basis der Vektorreferenz an.
@7
@6
@5
@4
@3
@2
@1

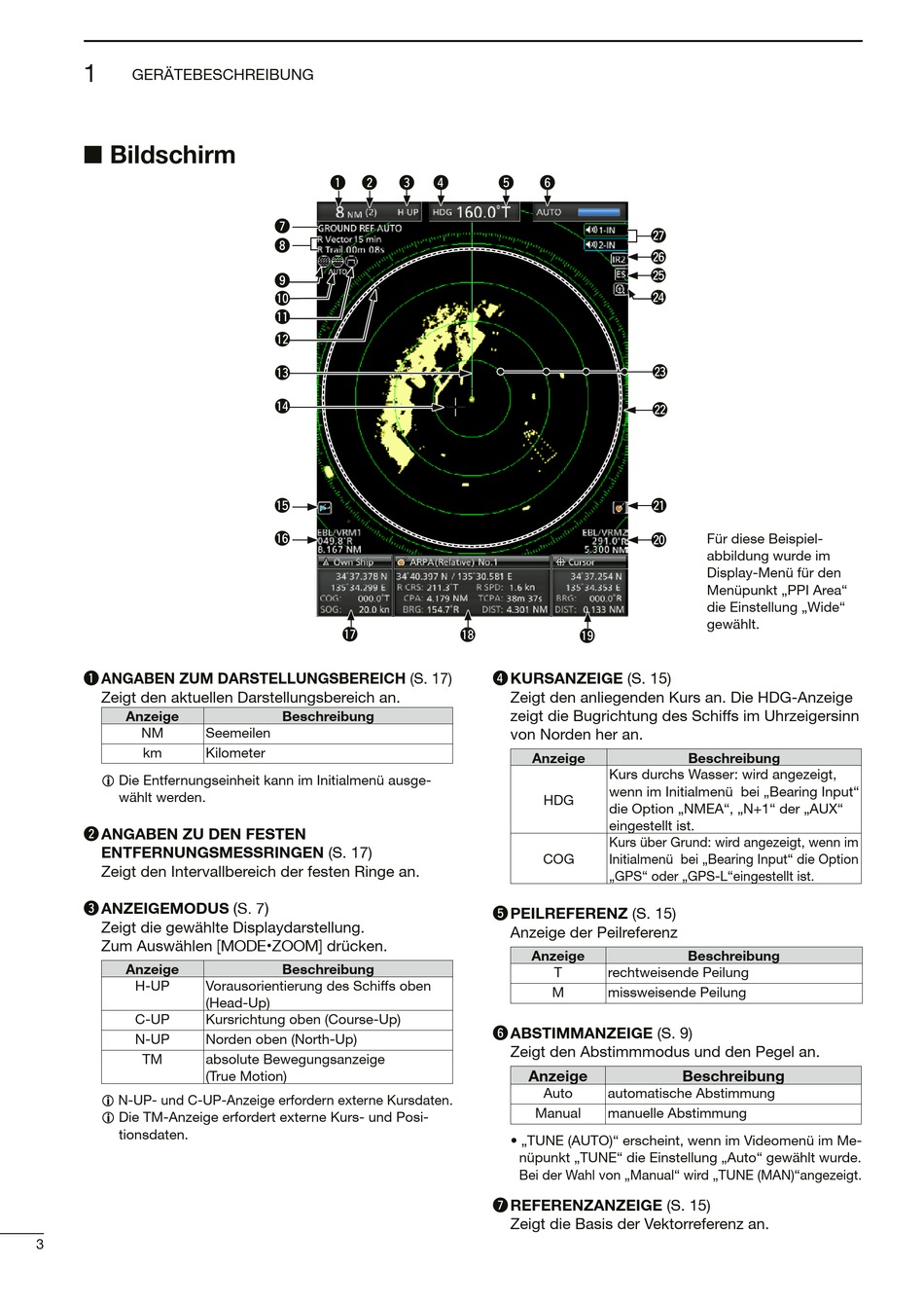

Für diese Beispiel-
@0
abbildung wurde im
Display-Menü für den
Menüpunkt „PPI Area"
die Einstellung „Wide"
gewählt.
Beschreibung
Beschreibung
Beschreibung
