6

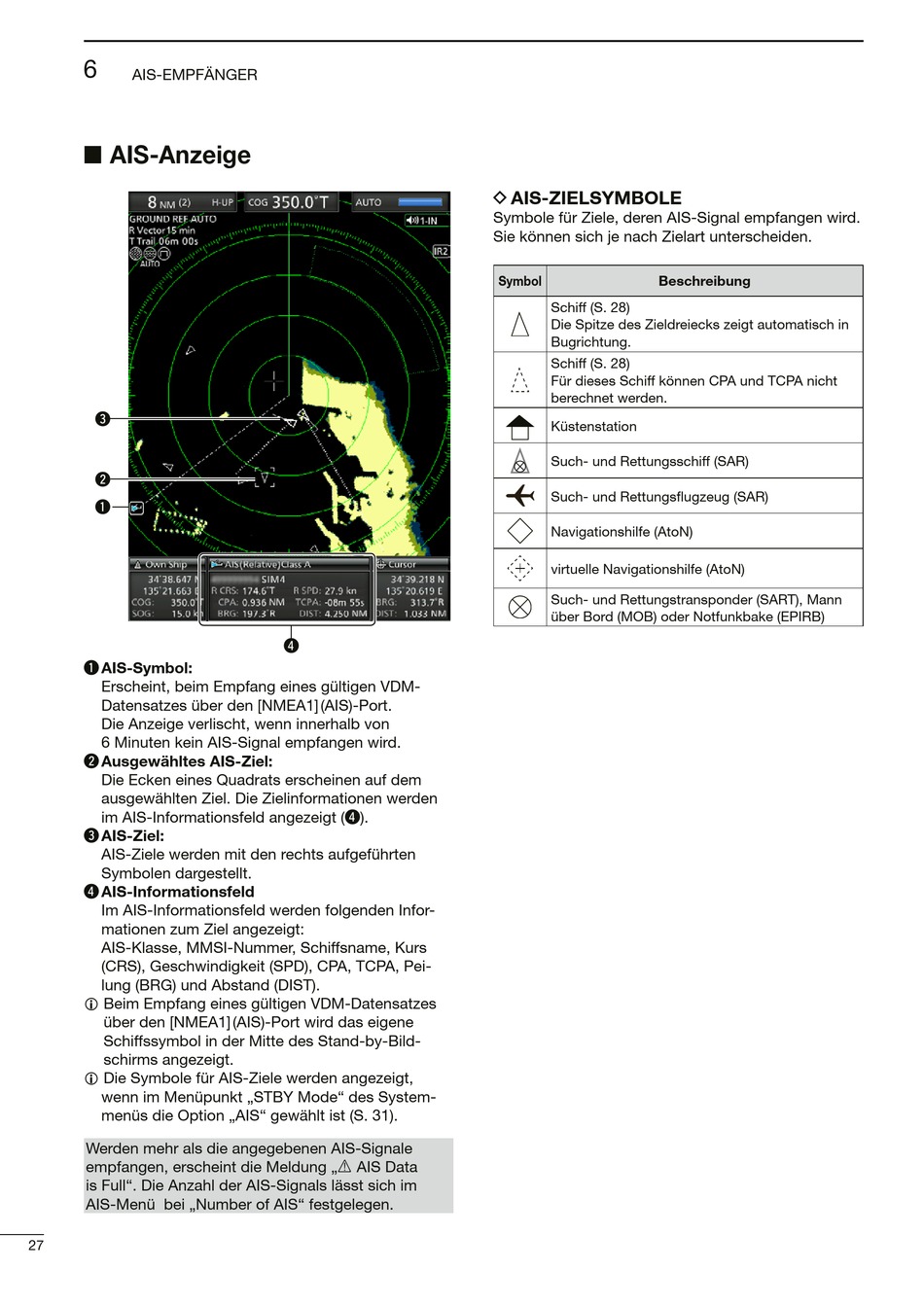

AIS-EMPFÄNGER
■ AIS-Anzeige
e
w
q
q AIS-Symbol:
Erscheint, beim Empfang eines gültigen VDM-
Datensatzes über den [NMEA1] (AIS)-Port.
Die Anzeige verlischt, wenn innerhalb von
6 Minuten kein AIS-Signal empfangen wird.
w Ausgewähltes AIS-Ziel:
Die Ecken eines Quadrats erscheinen auf dem
ausgewählten Ziel. Die Zielinformationen werden
im AIS-Informationsfeld angezeigt (r).
e AIS-Ziel:
AIS-Ziele werden mit den rechts aufgeführten
Symbolen dargestellt.
r AIS-Informationsfeld
Im AIS-Informationsfeld werden folgenden Infor-
mationen zum Ziel angezeigt:
AIS-Klasse, MMSI-Nummer, Schiffsname, Kurs
(CRS), Geschwindigkeit (SPD), CPA, TCPA, Pei-
lung (BRG) und Abstand (DIST).
L Beim Empfang eines gültigen VDM-Datensatzes
über den [NMEA1] (AIS)-Port wird das eigene
Schiffssymbol in der Mitte des Stand-by-Bild-
schirms angezeigt.
L Die Symbole für AIS-Ziele werden angezeigt,
wenn im Menüpunkt „STBY Mode" des System-
menüs die Option „AIS" gewählt ist (S. 31).
Werden mehr als die angegebenen AIS-Signale
empfangen, erscheint die Meldung „R AIS Data
is Full". Die Anzahl der AIS-Signals lässt sich im
AIS-Menü bei „Number of AIS" festgelegen.
27
r
D AIS-ZIELSYMBOLE
Symbole für Ziele, deren AIS-Signal empfangen wird.
Sie können sich je nach Zielart unterscheiden.
Symbol
Beschreibung
Schiff (S. 28)
Die Spitze des Zieldreiecks zeigt automatisch in
Bugrichtung.
Schiff (S. 28)
Für dieses Schiff können CPA und TCPA nicht
berechnet werden.
Küstenstation
Such- und Rettungsschiff (SAR)
Such- und Rettungsflugzeug (SAR)
Navigationshilfe (AtoN)
virtuelle Navigationshilfe (AtoN)
Such- und Rettungstransponder (SART), Mann
über Bord (MOB) oder Notfunkbake (EPIRB)
