2

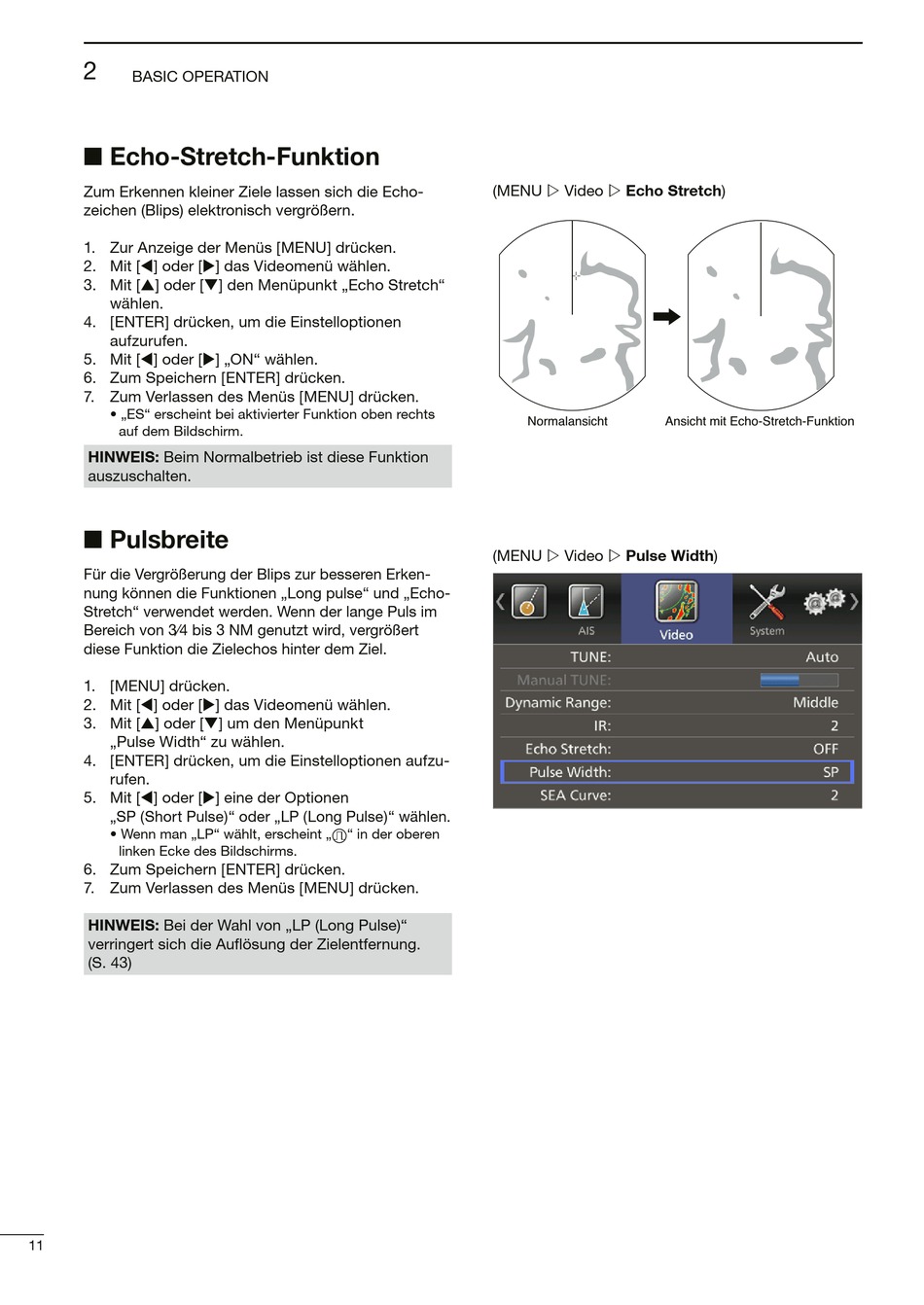

BASIC OPERATION
■ Echo-Stretch-Funktion
Zum Erkennen kleiner Ziele lassen sich die Echo-
zeichen (Blips) elektronisch vergrößern.
1. Zur Anzeige der Menüs [MENU] drücken.
2. Mit [t] oder [u] das Videomenü wählen.
3. Mit [p] oder [q] den Menüpunkt „Echo Stretch"
wählen.
4. [ENTER] drücken, um die Einstelloptionen
aufzurufen.
5. Mit [t] oder [u] „ON" wählen.
6. Zum Speichern [ENTER] drücken.
7. Zum Verlassen des Menüs [MENU] drücken.
• „ES" erscheint bei aktivierter Funktion oben rechts
auf dem Bildschirm.
HINWEIS: Beim Normalbetrieb ist diese Funktion
auszuschalten.
■ Pulsbreite
Für die Vergrößerung der Blips zur besseren Erken-
nung können die Funktionen „Long pulse" und „Echo-
Stretch" verwendet werden. Wenn der lange Puls im
Bereich von 3⁄4 bis 3 NM genutzt wird, vergrößert
diese Funktion die Zielechos hinter dem Ziel.
1. [MENU] drücken.
2. Mit [t] oder [u] das Videomenü wählen.
3. Mit [p] oder [q] um den Menüpunkt
„Pulse Width" zu wählen.
4. [ENTER] drücken, um die Einstelloptionen aufzu-
rufen.
5. Mit [t] oder [u] eine der Optionen
„SP (Short Pulse)" oder „LP (Long Pulse)" wählen.
• Wenn man „LP" wählt, erscheint „
linken Ecke des Bildschirms.
6. Zum Speichern [ENTER] drücken.
7. Zum Verlassen des Menüs [MENU] drücken.
HINWEIS: Bei der Wahl von „LP (Long Pulse)"
verringert sich die Auflösung der Zielentfernung.
(S. 43)
11
(MENU w Video w Echo Stretch)
(MENU w Video w Pulse Width)
" in der oberen
Normalansicht
Ansicht mit Echo-Stretch-Funktion
