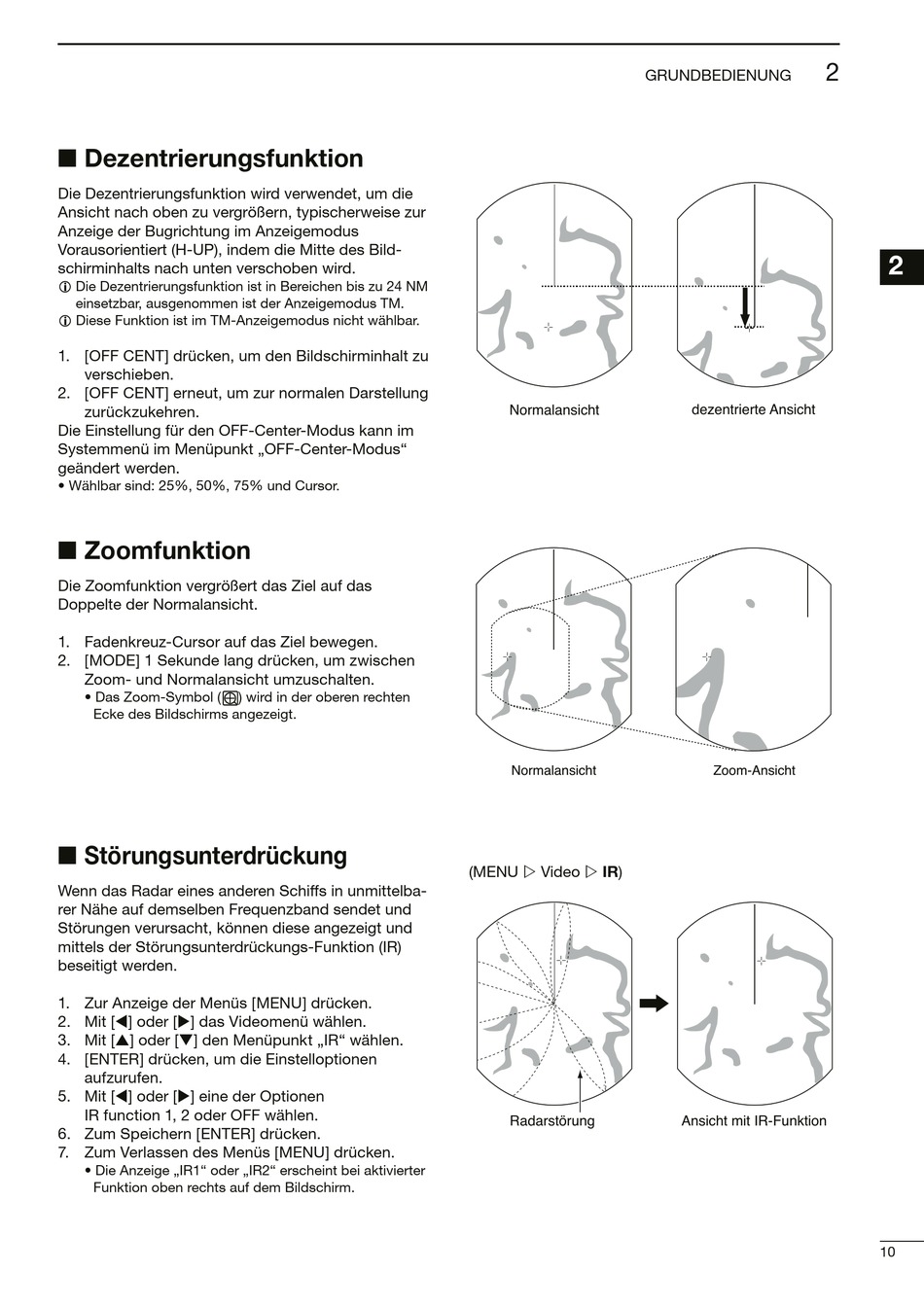

■ Dezentrierungsfunktion
Die Dezentrierungsfunktion wird verwendet, um die
Ansicht nach oben zu vergrößern, typischerweise zur
Anzeige der Bugrichtung im Anzeigemodus
Vorausorientiert (H-UP), indem die Mitte des Bild-
schirminhalts nach unten verschoben wird.
L Die Dezentrierungsfunktion ist in Bereichen bis zu 24 NM
einsetzbar, ausgenommen ist der Anzeigemodus TM.
L Diese Funktion ist im TM-Anzeigemodus nicht wählbar.
1. [OFF CENT] drücken, um den Bildschirminhalt zu
verschieben.
2. [OFF CENT] erneut, um zur normalen Darstellung
zurückzukehren.
Die Einstellung für den OFF-Center-Modus kann im
Systemmenü im Menüpunkt „OFF-Center-Modus"
geändert werden.
• Wählbar sind: 25%, 50%, 75% und Cursor.
■ Zoomfunktion
Die Zoomfunktion vergrößert das Ziel auf das
Doppelte der Normalansicht.
1. Fadenkreuz-Cursor auf das Ziel bewegen.
2. [MODE] 1 Sekunde lang drücken, um zwischen
Zoom- und Normalansicht umzuschalten.
• Das Zoom-Symbol (
Ecke des Bildschirms angezeigt.
■ Störungsunterdrückung
Wenn das Radar eines anderen Schiffs in unmittelba-
rer Nähe auf demselben Frequenzband sendet und
Störungen verursacht, können diese angezeigt und
mittels der Störungsunterdrückungs-Funktion (IR)
beseitigt werden.
1. Zur Anzeige der Menüs [MENU] drücken.
2. Mit [t] oder [u] das Videomenü wählen.
3. Mit [p] oder [q] den Menüpunkt „IR" wählen.
4. [ENTER] drücken, um die Einstelloptionen
aufzurufen.
5. Mit [t] oder [u] eine der Optionen
IR function 1, 2 oder OFF wählen.
6. Zum Speichern [ENTER] drücken.
7. Zum Verlassen des Menüs [MENU] drücken.
• Die Anzeige „IR1" oder „IR2" erscheint bei aktivierter
Funktion oben rechts auf dem Bildschirm.
) wird in der oberen rechten
Normalansicht
Normalansicht
(MENU w Video w IR)
Radarstörung
GRUNDBEDIENUNG
dezentrierte Ansicht
Zoom-Ansicht
Ansicht mit IR-Funktion
