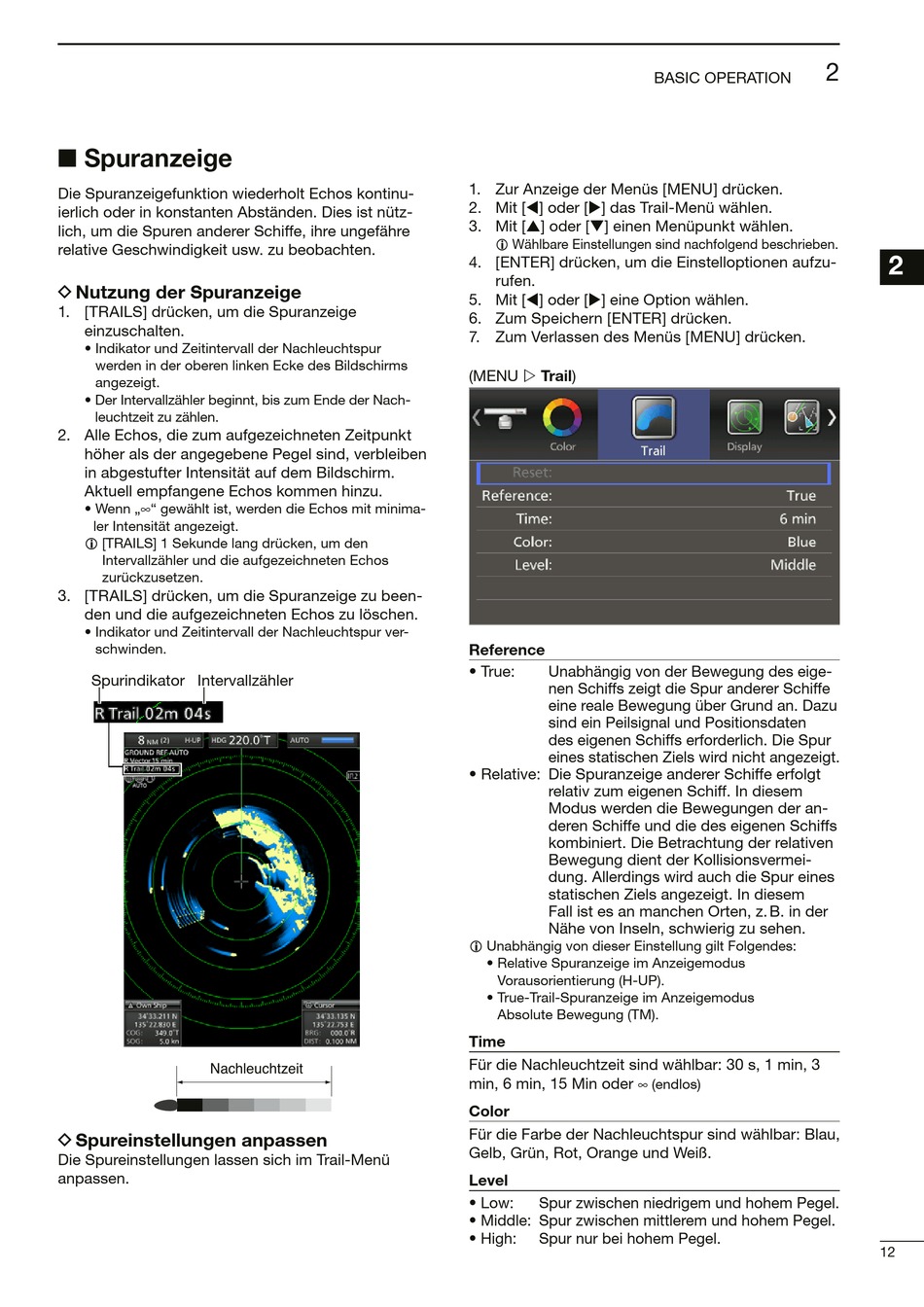

■ Spuranzeige
Die Spuranzeigefunktion wiederholt Echos kontinu-
ierlich oder in konstanten Abständen. Dies ist nütz-
lich, um die Spuren anderer Schiffe, ihre ungefähre
relative Geschwindigkeit usw. zu beobachten.
D Nutzung der Spuranzeige
1. [TRAILS] drücken, um die Spuranzeige
einzuschalten.
• Indikator und Zeitintervall der Nachleuchtspur
werden in der oberen linken Ecke des Bildschirms
angezeigt.
• Der Intervallzähler beginnt, bis zum Ende der Nach-
leuchtzeit zu zählen.
2. Alle Echos, die zum aufgezeichneten Zeitpunkt
höher als der angegebene Pegel sind, verbleiben
in abgestufter Intensität auf dem Bildschirm.
Aktuell empfangene Echos kommen hinzu.
• Wenn „∞" gewählt ist, werden die Echos mit minima-
ler Intensität angezeigt.
L [TRAILS] 1 Sekunde lang drücken, um den
Intervallzähler und die aufgezeichneten Echos
zurückzusetzen.
3. [TRAILS] drücken, um die Spuranzeige zu been-
den und die aufgezeichneten Echos zu löschen.
• Indikator und Zeitintervall der Nachleuchtspur ver-
schwinden.
Spurindikator Intervallzähler
Nachleuchtzeit
D Spureinstellungen anpassen
Die Spureinstellungen lassen sich im Trail-Menü
anpassen.
1. Zur Anzeige der Menüs [MENU] drücken.
2. Mit [t] oder [u] das Trail-Menü wählen.
3. Mit [p] oder [q] einen Menüpunkt wählen.
L Wählbare Einstellungen sind nachfolgend beschrieben.
4. [ENTER] drücken, um die Einstelloptionen aufzu-
rufen.
5. Mit [t] oder [u] eine Option wählen.
6. Zum Speichern [ENTER] drücken.
7. Zum Verlassen des Menüs [MENU] drücken.
(MENU w Trail)
Reference
• True:
Unabhängig von der Bewegung des eige-
nen Schiffs zeigt die Spur anderer Schiffe
eine reale Bewegung über Grund an. Dazu
sind ein Peilsignal und Positionsdaten
des eigenen Schiffs erforderlich. Die Spur
eines statischen Ziels wird nicht angezeigt.
• Relative: Die Spuranzeige anderer Schiffe erfolgt
relativ zum eigenen Schiff. In diesem
Modus werden die Bewegungen der an-
deren Schiffe und die des eigenen Schiffs
kombiniert. Die Betrachtung der relativen
Bewegung dient der Kollisionsvermei-
dung. Allerdings wird auch die Spur eines
statischen Ziels angezeigt. In diesem
Fall ist es an manchen Orten, z. B. in der
Nähe von Inseln, schwierig zu sehen.
L Unabhängig von dieser Einstellung gilt Folgendes:
• Relative Spuranzeige im Anzeigemodus
Vorausorientierung (H-UP).
• True-Trail-Spuranzeige im Anzeigemodus
Absolute Bewegung (TM).
Time
Für die Nachleuchtzeit sind wählbar: 30 s, 1 min, 3
min, 6 min, 15 Min oder
∞ (endlos)
Color
Für die Farbe der Nachleuchtspur sind wählbar: Blau,
Gelb, Grün, Rot, Orange und Weiß.
Level
• Low:
Spur zwischen niedrigem und hohem Pegel.
• Middle: Spur zwischen mittlerem und hohem Pegel.
• High:
Spur nur bei hohem Pegel.
