8

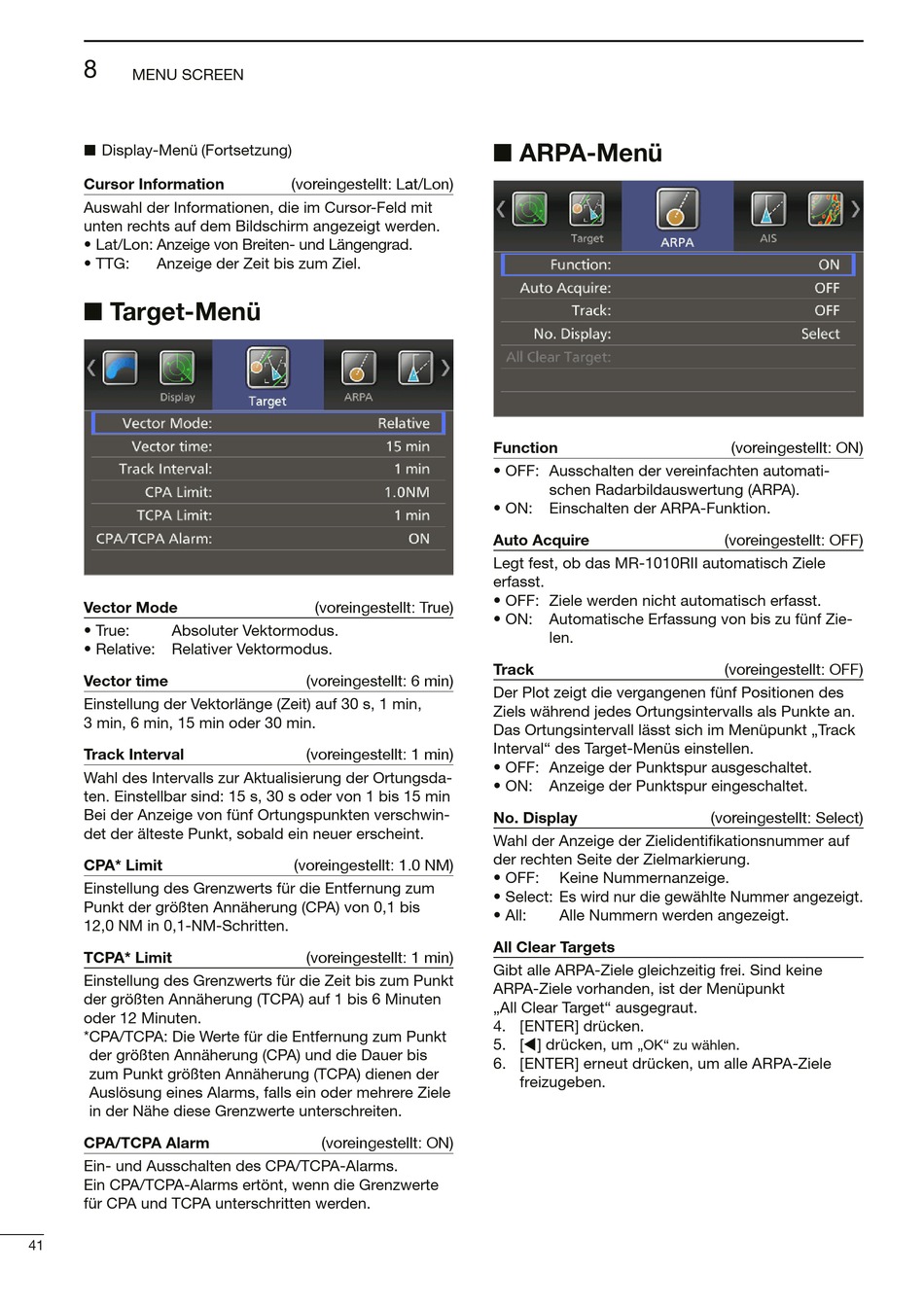

MENU SCREEN
■ Display-Menü (Fortsetzung)
Cursor Information
Auswahl der Informationen, die im Cursor-Feld mit
unten rechts auf dem Bildschirm angezeigt werden.
• Lat/Lon: Anzeige von Breiten- und Längengrad.
• TTG:
Anzeige der Zeit bis zum Ziel.
■ Target-Menü
Vector Mode
• True:
Absoluter Vektormodus.
• Relative:
Relativer Vektormodus.
Vector time
Einstellung der Vektorlänge (Zeit) auf 30 s, 1 min,
3 min, 6 min, 15 min oder 30 min.
Track Interval
Wahl des Intervalls zur Aktualisierung der Ortungsda-
ten. Einstellbar sind: 15 s, 30 s oder von 1 bis 15 min
Bei der Anzeige von fünf Ortungspunkten verschwin-
det der älteste Punkt, sobald ein neuer erscheint.
CPA* Limit
Einstellung des Grenzwerts für die Entfernung zum
Punkt der größten Annäherung (CPA) von 0,1 bis
12,0 NM in 0,1-NM-Schritten.
TCPA* Limit
Einstellung des Grenzwerts für die Zeit bis zum Punkt
der größten Annäherung (TCPA) auf 1 bis 6 Minuten
oder 12 Minuten.
* CPA/TCPA: Die Werte für die Entfernung zum Punkt
der größten Annäherung (CPA) und die Dauer bis
zum Punkt größten Annäherung (TCPA) dienen der
Auslösung eines Alarms, falls ein oder mehrere Ziele
in der Nähe diese Grenzwerte unterschreiten.
CPA/TCPA Alarm
Ein- und Ausschalten des CPA/TCPA-Alarms.
Ein CPA/TCPA-Alarms ertönt, wenn die Grenzwerte
für CPA und TCPA unterschritten werden.
41
(voreingestellt: Lat/Lon)
(voreingestellt: True)
(voreingestellt: 6 min)
(voreingestellt: 1 min)
(voreingestellt: 1.0 NM)
(voreingestellt: 1 min)
(voreingestellt: ON)
■ ARPA-Menü
Function
• OFF: Ausschalten der vereinfachten automati-
schen Radarbildauswertung (ARPA).
• ON:
Einschalten der ARPA-Funktion.
Auto Acquire
Legt fest, ob das MR-1010RII automatisch Ziele
erfasst.
• OFF: Ziele werden nicht automatisch erfasst.
• ON:
Automatische Erfassung von bis zu fünf Zie-
len.
Track
Der Plot zeigt die vergangenen fünf Positionen des
Ziels während jedes Ortungsintervalls als Punkte an.
Das Ortungsintervall lässt sich im Menüpunkt „Track
Interval" des Target-Menüs einstellen.
• OFF: Anzeige der Punktspur ausgeschaltet.
• ON:
Anzeige der Punktspur eingeschaltet.
No. Display
Wahl der Anzeige der Zielidentifikationsnummer auf
der rechten Seite der Zielmarkierung.
• OFF:
Keine Nummernanzeige.
• Select: Es wird nur die gewählte Nummer angezeigt.
• All:
Alle Nummern werden angezeigt.
All Clear Targets
Gibt alle ARPA-Ziele gleichzeitig frei. Sind keine
ARPA-Ziele vorhanden, ist der Menüpunkt
„All Clear Target" ausgegraut.
4. [ENTER] drücken.
5. [t] drücken, um
„OK" zu wählen
6. [ENTER] erneut drücken, um alle ARPA-Ziele
freizugeben.
(voreingestellt: ON)
(voreingestellt: OFF)
(voreingestellt: OFF)
(voreingestellt: Select)
.
