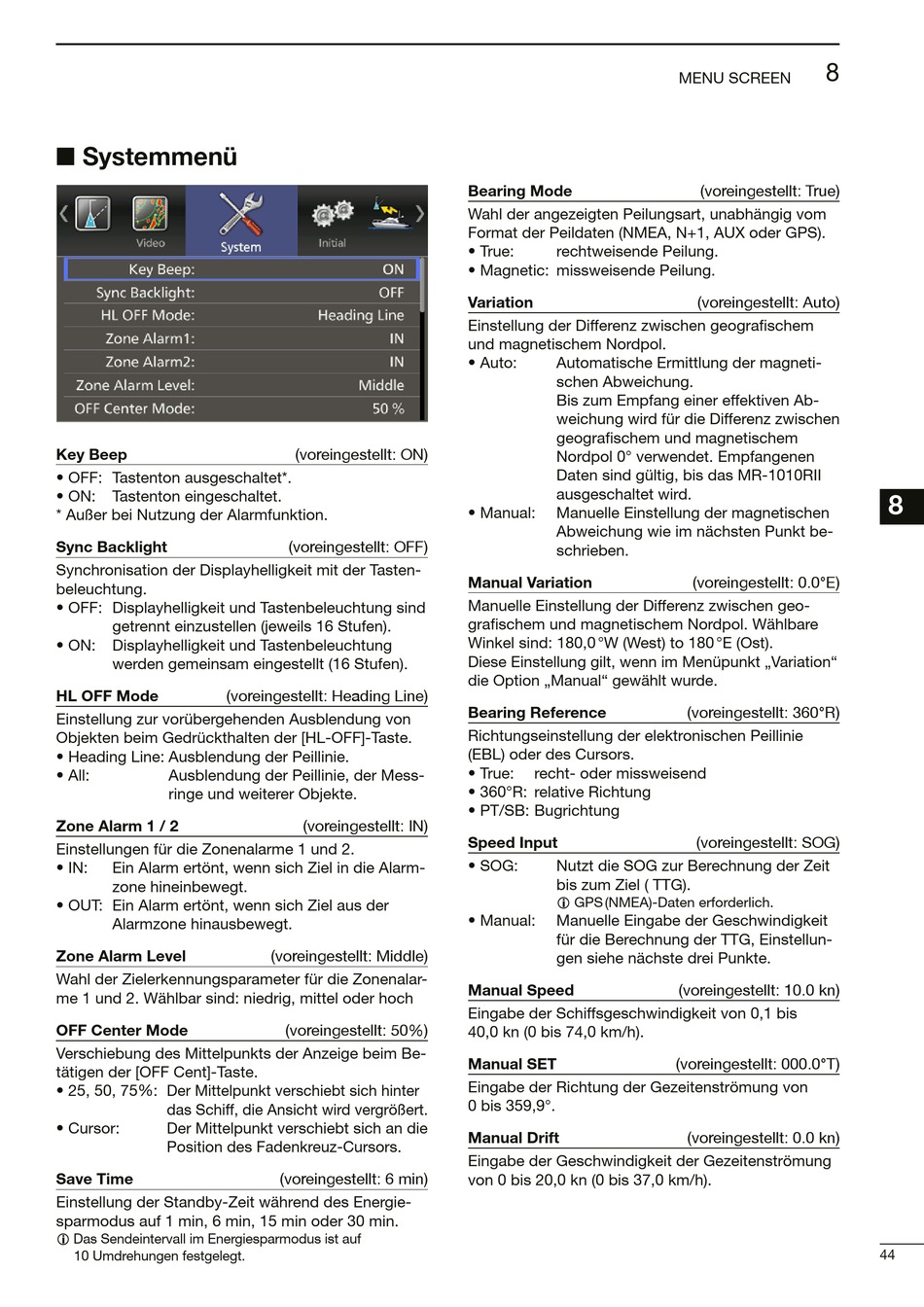

■ Systemmenü
Key Beep
• OFF: Tastenton ausgeschaltet*.
• ON:
Tastenton eingeschaltet.
* Außer bei Nutzung der Alarmfunktion.
Sync Backlight
Synchronisation der Displayhelligkeit mit der Tasten-
beleuchtung.
• OFF: Displayhelligkeit und Tastenbeleuchtung sind
getrennt einzustellen (jeweils 16 Stufen).
• ON:
Displayhelligkeit und Tastenbeleuchtung
werden gemeinsam eingestellt (16 Stufen).
(voreingestellt: Heading Line)
HL OFF Mode
Einstellung zur vorübergehenden Ausblendung von
Objekten beim Gedrückthalten der [HL-OFF]-Taste.
• Heading Line: Ausblendung der Peillinie.
• All:
Ausblendung der Peillinie, der Mess-
ringe und weiterer Objekte.
Zone Alarm 1 / 2
Einstellungen für die Zonenalarme 1 und 2.
• IN:
Ein Alarm ertönt, wenn sich Ziel in die Alarm-
zone hineinbewegt.
• OUT: Ein Alarm ertönt, wenn sich Ziel aus der
Alarmzone hinausbewegt.
Zone Alarm Level
Wahl der Zielerkennungsparameter für die Zonenalar-
me 1 und 2. Wählbar sind: niedrig, mittel oder hoch
OFF Center Mode
Verschiebung des Mittelpunkts der Anzeige beim Be-
tätigen der [OFF Cent]-Taste.
• 25, 50, 75%: Der Mittelpunkt verschiebt sich hinter
das Schiff, die Ansicht wird vergrößert.
• Cursor:
Der Mittelpunkt verschiebt sich an die
Position des Fadenkreuz-Cursors.
Save Time
Einstellung der Standby-Zeit während des Energie-
sparmodus auf 1 min, 6 min, 15 min oder 30 min.
L Das Sendeintervall im Energiesparmodus ist auf
10 Umdrehungen festgelegt.
(voreingestellt: ON)
(voreingestellt: OFF)
(voreingestellt: IN)
(voreingestellt: Middle)
(voreingestellt: 50%)
(voreingestellt: 6 min)
Bearing Mode
Wahl der angezeigten Peilungsart, unabhängig vom
Format der Peildaten (NMEA, N+1, AUX oder GPS).
• True:
rechtweisende Peilung.
• Magnetic: missweisende Peilung.
Variation
Einstellung der Differenz zwischen geografischem
und magnetischem Nordpol.
• Auto:
Automatische Ermittlung der magneti-
schen Abweichung.
Bis zum Empfang einer effektiven Ab-
weichung wird für die Differenz zwischen
geografischem und magnetischem
Nordpol 0° verwendet. Empfangenen
Daten sind gültig, bis das MR-1010RII
ausgeschaltet wird.
• Manual:
Manuelle Einstellung der magnetischen
Abweichung wie im nächsten Punkt be-
schrieben.
Manual Variation
Manuelle Einstellung der Differenz zwischen geo-
grafischem und magnetischem Nordpol. Wählbare
Winkel sind: 180,0 °W (West) to 180 °E (Ost).
Diese Einstellung gilt, wenn im Menüpunkt „Variation"
die Option „Manual" gewählt wurde.
Bearing Reference
Richtungseinstellung der elektronischen Peillinie
(EBL) oder des Cursors.
• True:
recht- oder missweisend
• 360°R: relative Richtung
• PT/SB: Bugrichtung
Speed Input
• SOG:
Nutzt die SOG zur Berechnung der Zeit
bis zum Ziel ( TTG).
L GPS (NMEA)-Daten erforderlich.
• Manual:
Manuelle Eingabe der Geschwindigkeit
für die Berechnung der TTG, Einstellun-
gen siehe nächste drei Punkte.
Manual Speed
Eingabe der Schiffsgeschwindigkeit von 0,1 bis
40,0 kn (0 bis 74,0 km/h).
Manual SET
Eingabe der Richtung der Gezeitenströmung von
0 bis 359,9°.
Manual Drift
Eingabe der Geschwindigkeit der Gezeitenströmung
von 0 bis 20,0 kn (0 bis 37,0 km/h).
8
MENU SCREEN
(voreingestellt: True)
(voreingestellt: Auto)
(voreingestellt: 0.0°E)
(voreingestellt: 360°R)
(voreingestellt: SOG)
(voreingestellt: 10.0 kn)
(voreingestellt: 000.0°T)
(voreingestellt: 0.0 kn)
