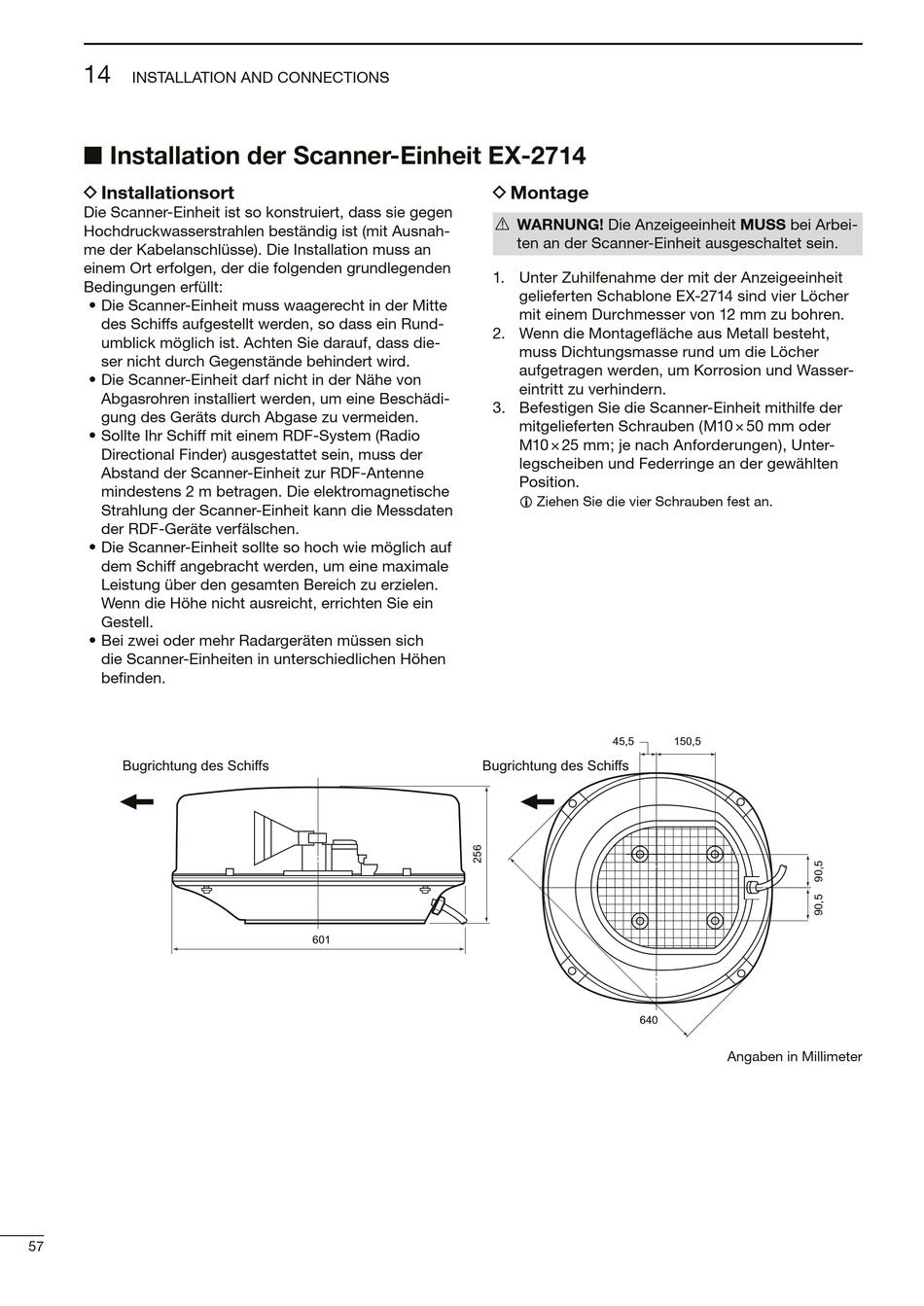

INSTALLATION AND CONNECTIONS
■ Installation der Scanner-Einheit EX-2714
D Installationsort
Die Scanner-Einheit ist so konstruiert, dass sie gegen
Hochdruckwasserstrahlen beständig ist (mit Ausnah-
me der Kabelanschlüsse). Die Installation muss an
einem Ort erfolgen, der die folgenden grundlegenden
Bedingungen erfüllt:
• Die Scanner-Einheit muss waagerecht in der Mitte
des Schiffs aufgestellt werden, so dass ein Rund-
umblick möglich ist. Achten Sie darauf, dass die-
ser nicht durch Gegenstände behindert wird.
• Die Scanner-Einheit darf nicht in der Nähe von
Abgasrohren installiert werden, um eine Beschädi-
gung des Geräts durch Abgase zu vermeiden.
• Sollte Ihr Schiff mit einem RDF-System (Radio
Directional Finder) ausgestattet sein, muss der
Abstand der Scanner-Einheit zur RDF-Antenne
mindestens 2 m betragen. Die elektromagnetische
Strahlung der Scanner-Einheit kann die Messdaten
der RDF-Geräte verfälschen.
• Die Scanner-Einheit sollte so hoch wie möglich auf
dem Schiff angebracht werden, um eine maximale
Leistung über den gesamten Bereich zu erzielen.
Wenn die Höhe nicht ausreicht, errichten Sie ein
Gestell.
• Bei zwei oder mehr Radargeräten müssen sich
die Scanner-Einheiten in unterschiedlichen Höhen
befinden.
Bugrichtung des Schiffs
57
Bugrichtung des Schiffs
601
D Montage
R WARNUNG! Die Anzeigeeinheit MUSS bei Arbei-
ten an der Scanner-Einheit ausgeschaltet sein.
1. Unter Zuhilfenahme der mit der Anzeigeeinheit
gelieferten Schablone EX-2714 sind vier Löcher
mit einem Durchmesser von 12 mm zu bohren.
2. Wenn die Montagefläche aus Metall besteht,
muss Dichtungsmasse rund um die Löcher
aufgetragen werden, um Korrosion und Wasser-
eintritt zu verhindern.
3. Befestigen Sie die Scanner-Einheit mithilfe der
mitgelieferten Schrauben (M10 × 50 mm oder
M10 × 25 mm; je nach Anforderungen), Unter-
legscheiben und Federringe an der gewählten
Position.
L Ziehen Sie die vier Schrauben fest an.
45,5
640
150,5
Angaben in Millimeter
