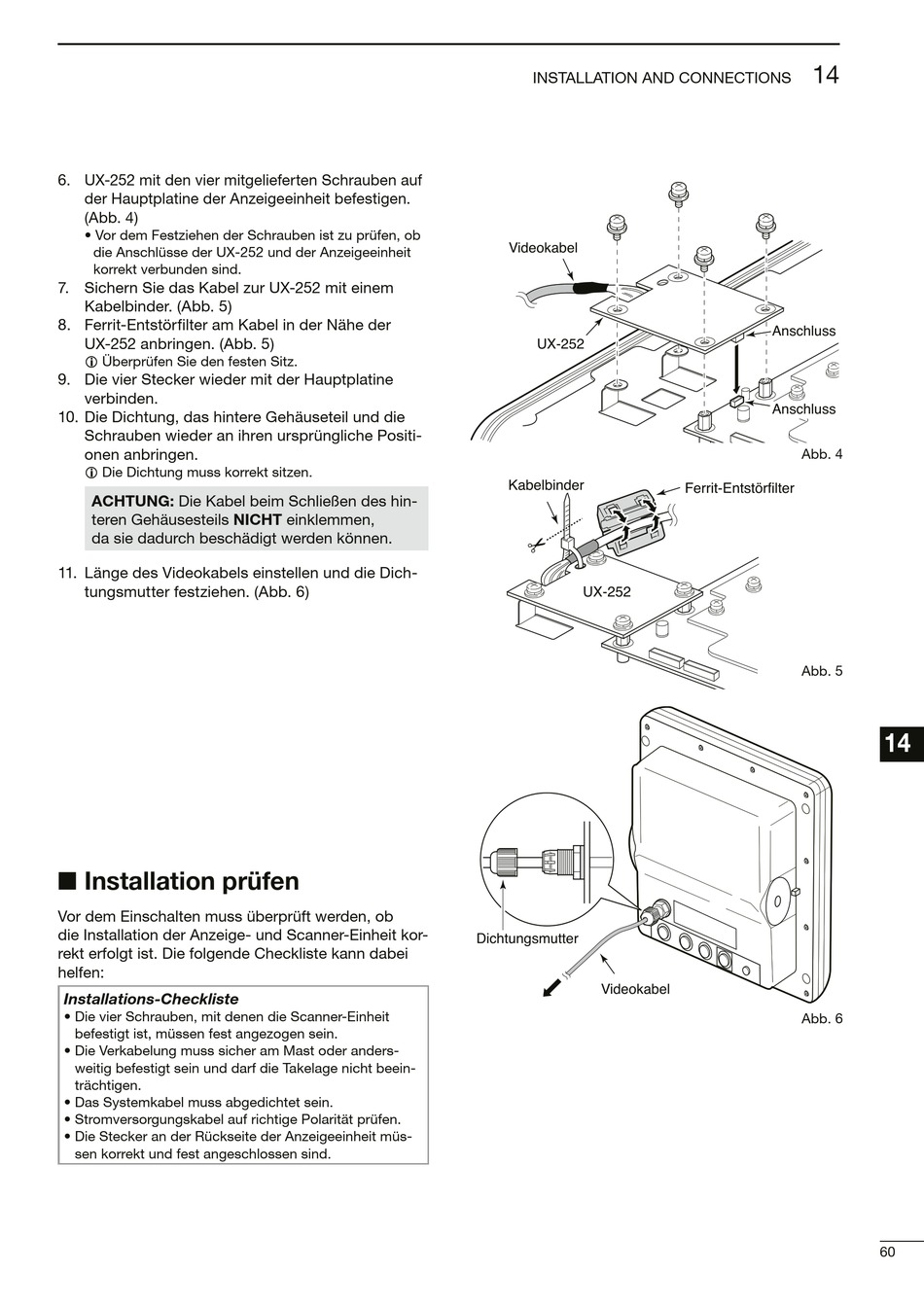

6. UX-252 mit den vier mitgelieferten Schrauben auf
der Hauptplatine der Anzeigeeinheit befestigen.
(Abb. 4)
• Vor dem Festziehen der Schrauben ist zu prüfen, ob
die Anschlüsse der UX-252 und der Anzeigeeinheit
korrekt verbunden sind.
7. Sichern Sie das Kabel zur UX-252 mit einem
Kabelbinder. (Abb. 5)
8. Ferrit-Entstörfilter am Kabel in der Nähe der
UX-252 anbringen. (Abb. 5)
L Überprüfen Sie den festen Sitz.
9. Die vier Stecker wieder mit der Hauptplatine
verbinden.
10. Die Dichtung, das hintere Gehäuseteil und die
Schrauben wieder an ihren ursprüngliche Positi-
onen anbringen.
L Die Dichtung muss korrekt sitzen.
ACHTUNG: Die Kabel beim Schließen des hin-
teren Gehäusesteils NICHT einklemmen,
da sie dadurch beschädigt werden können.
11. Länge des Videokabels einstellen und die Dich-
tungsmutter festziehen. (Abb. 6)
■ Installation prüfen
Vor dem Einschalten muss überprüft werden, ob
die Installation der Anzeige- und Scanner-Einheit kor-
rekt erfolgt ist. Die folgende Checkliste kann dabei
helfen:
Installations-Checkliste
• Die vier Schrauben, mit denen die Scanner-Einheit
befestigt ist, müssen fest angezogen sein.
• Die Verkabelung muss sicher am Mast oder anders-
weitig befestigt sein und darf die Takelage nicht beein-
trächtigen.
• Das Systemkabel muss abgedichtet sein.
• Stromversorgungskabel auf richtige Polarität prüfen.
• Die Stecker an der Rückseite der Anzeigeeinheit müs-
sen korrekt und fest angeschlossen sind.
