8

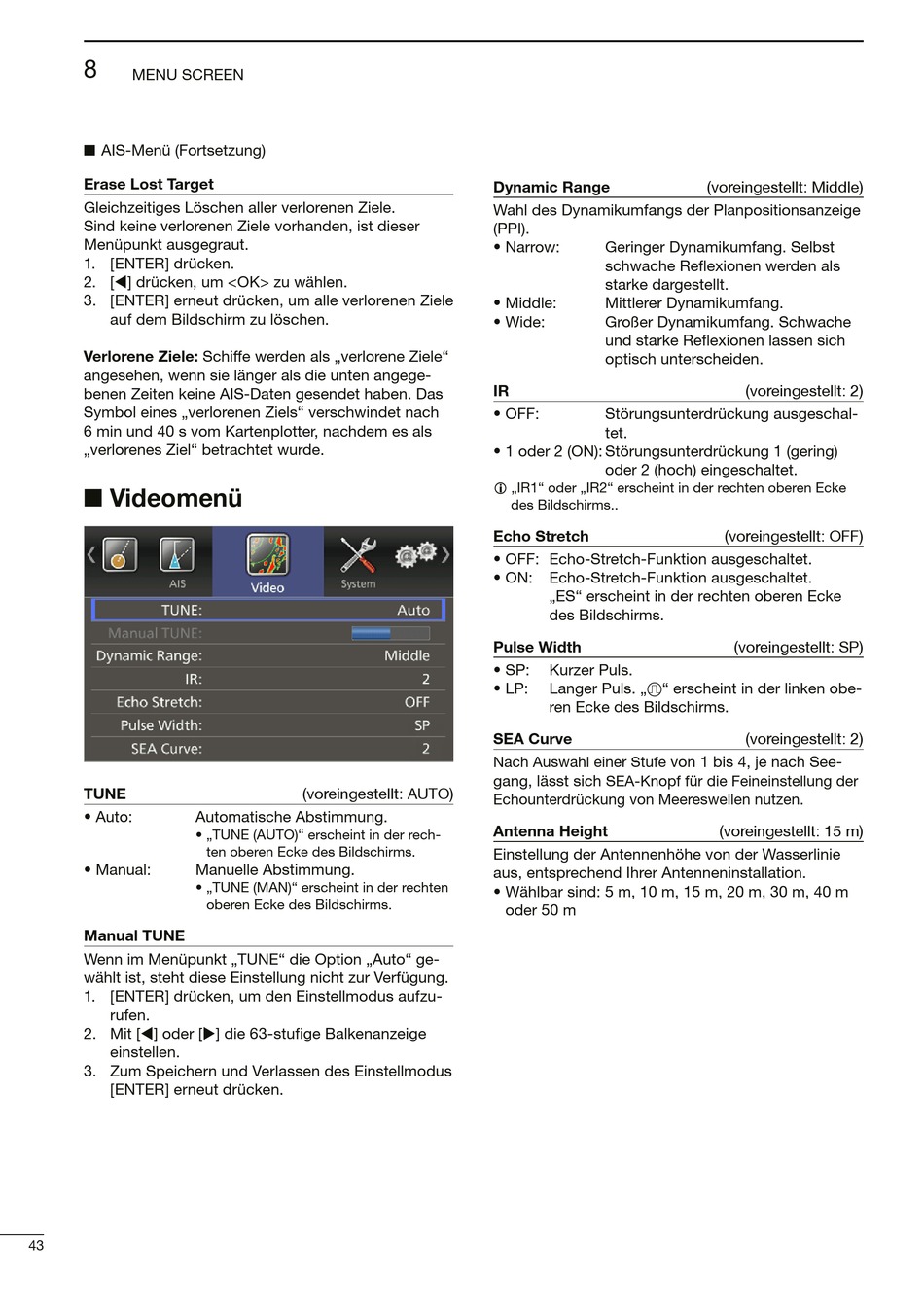

MENU SCREEN
■ AIS-Menü (Fortsetzung)
Erase Lost Target
Gleichzeitiges Löschen aller verlorenen Ziele.
Sind keine verlorenen Ziele vorhanden, ist dieser
Menüpunkt ausgegraut.
1. [ENTER] drücken.
2. [t] drücken, um <OK> zu wählen.
3. [ENTER] erneut drücken, um alle verlorenen Ziele
auf dem Bildschirm zu löschen.
Verlorene Ziele: Schiffe werden als „verlorene Ziele"
angesehen, wenn sie länger als die unten angege-
benen Zeiten keine AIS-Daten gesendet haben. Das
Symbol eines „verlorenen Ziels" verschwindet nach
6 min und 40 s vom Kartenplotter, nachdem es als
„verlorenes Ziel" betrachtet wurde.
■ Videomenü
TUNE
• Auto:
Automatische Abstimmung.
• „TUNE (AUTO)" erscheint in der rech-
• Manual:
Manuelle Abstimmung.
• „TUNE (MAN)" erscheint in der rechten
Manual TUNE
Wenn im Menüpunkt „TUNE" die Option „Auto" ge-
wählt ist, steht diese Einstellung nicht zur Verfügung.
1. [ENTER] drücken, um den Einstellmodus aufzu-
rufen.
2. Mit [t] oder [u] die 63-stufige Balkenanzeige
einstellen.
3. Zum Speichern und Verlassen des Einstellmodus
[ENTER] erneut drücken.
43
(voreingestellt: AUTO)
ten oberen Ecke des Bildschirms.
oberen Ecke des Bildschirms.
Dynamic Range
Wahl des Dynamikumfangs der Planpositions anzeige
(PPI).
• Narrow:
Geringer Dynamikumfang. Selbst
schwache Reflexionen werden als
starke dargestellt.
• Middle:
Mittlerer Dynamikumfang.
• Wide:
Großer Dynamikumfang. Schwache
und starke Reflexionen lassen sich
optisch unterscheiden.
IR
• OFF:
Störungsunterdrückung ausgeschal-
tet.
• 1 oder 2 (ON): Störungsunterdrückung 1 (gering)
oder 2 (hoch) eingeschaltet.
L „IR1" oder „IR2" erscheint in der rechten oberen Ecke
des Bildschirms..
Echo Stretch
• OFF: Echo-Stretch-Funktion ausgeschaltet.
• ON:
Echo-Stretch-Funktion ausgeschaltet.
„ES" erscheint in der rechten oberen Ecke
des Bildschirms.
Pulse Width
• SP:
Kurzer Puls.
• LP:
Langer Puls. „ " erscheint in der linken obe-
ren Ecke des Bildschirms.
SEA Curve
Nach Auswahl einer Stufe von 1 bis 4, je nach See-
gang, lässt sich SEA-Knopf für die Feineinstellung der
Echounterdrückung von Meereswellen nutzen.
Antenna Height
Einstellung der Antennenhöhe von der Wasserlinie
aus, entsprechend Ihrer Antenneninstallation.
• Wählbar sind: 5 m, 10 m, 15 m, 20 m, 30 m, 40 m
oder 50 m
(voreingestellt: Middle)
(voreingestellt: 2)
(voreingestellt: OFF)
(voreingestellt: SP)
(voreingestellt: 2)
(voreingestellt: 15 m)
