ACHTUNG! Die Anzeigeeinheit NICHT einschalten, bevor Anzeigeeinheit und Scanner-
Einheit vollständig installiert und angeschlossen sind.

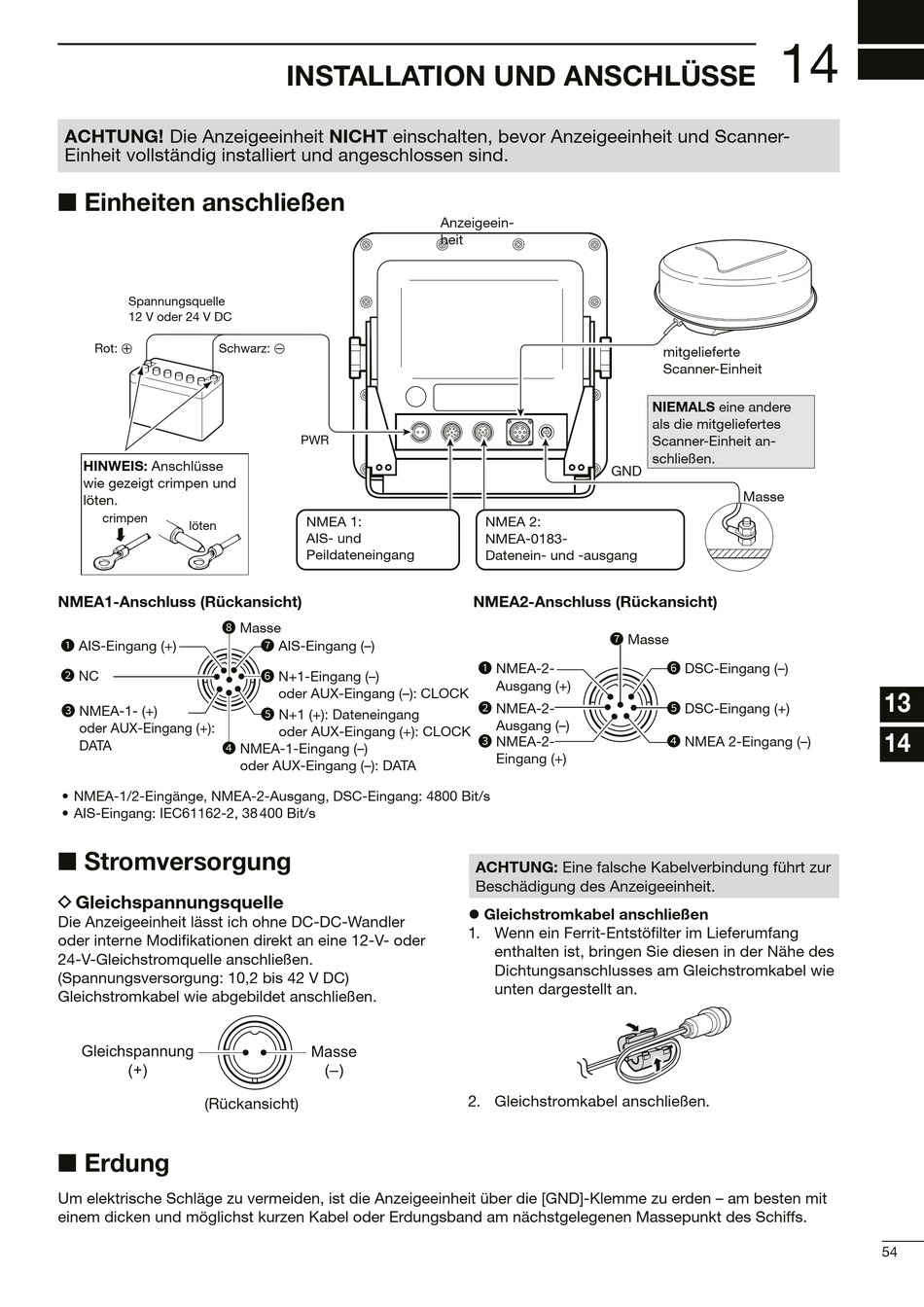

■ Einheiten anschließen
Spannungsquelle
12 V oder 24 V DC
Rot: +
Schwarz: _
HINWEIS: Anschlüsse
wie gezeigt crimpen und
löten.
crimpen
löten
NMEA1-Anschluss (Rückansicht)
8 Masse
1 AIS-Eingang (+)
2 NC
3 NMEA-1- (+)
oder AUX-Eingang (+):
DATA
4 NMEA-1-Eingang (–)
• NMEA-1/2-Eingänge, NMEA-2-Ausgang, DSC-Eingang: 4800 Bit/s
• AIS-Eingang: IEC61162-2, 38 400 Bit/s
■ Stromversorgung
D Gleichspannungsquelle
Die Anzeigeeinheit lässt ich ohne DC-DC-Wandler
oder interne Modifikationen direkt an eine 12-V- oder
24-V-Gleichstromquelle anschließen.
(Spannungsversorgung: 10,2 bis 42 V DC)
Gleichstromkabel wie abgebildet anschließen.
Gleichspannung
(+)
(Rückansicht)
■ Erdung
Um elektrische Schläge zu vermeiden, ist die Anzeigeeinheit über die [GND]-Klemme zu erden – am besten mit
einem dicken und möglichst kurzen Kabel oder Erdungsband am nächstgelegenen Massepunkt des Schiffs.
INSTALLATION UND ANSCHLÜSSE
PWR
NMEA 1:
AIS- und
Peildateneingang
7 AIS-Eingang (–)
6 N+1-Eingang (–)
oder AUX-Eingang (–): CLOCK
5 N+1 (+): Dateneingang
oder AUX-Eingang (+): CLOCK
oder AUX-Eingang (–): DATA
Masse
(–)
Anzeigeein-
heit
GND
NMEA 2:
NMEA-0183-
Datenein- und -ausgang
NMEA2-Anschluss (Rückansicht)
7 Masse
1 NMEA-2-
Ausgang (+)
2 NMEA-2-
Ausgang (–)
3 NMEA-2-
Eingang (+)
ACHTUNG: Eine falsche Kabelverbindung führt zur
Beschädigung des Anzeigeeinheit.
z Gleichstromkabel anschließen
1. Wenn ein Ferrit-Entstöfilter im Lieferumfang
enthalten ist, bringen Sie diesen in der Nähe des
Dichtungsanschlusses am Gleichstromkabel wie
unten dargestellt an.
2. Gleichstromkabel anschließen.
14
mitgelieferte
Scanner-Einheit
NIEMALS eine andere
als die mitgeliefertes
Scanner-Einheit an-
schließen.
Masse
6 DSC-Eingang (–)
5 DSC-Eingang (+)
4 NMEA 2-Eingang (–)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
54
