7

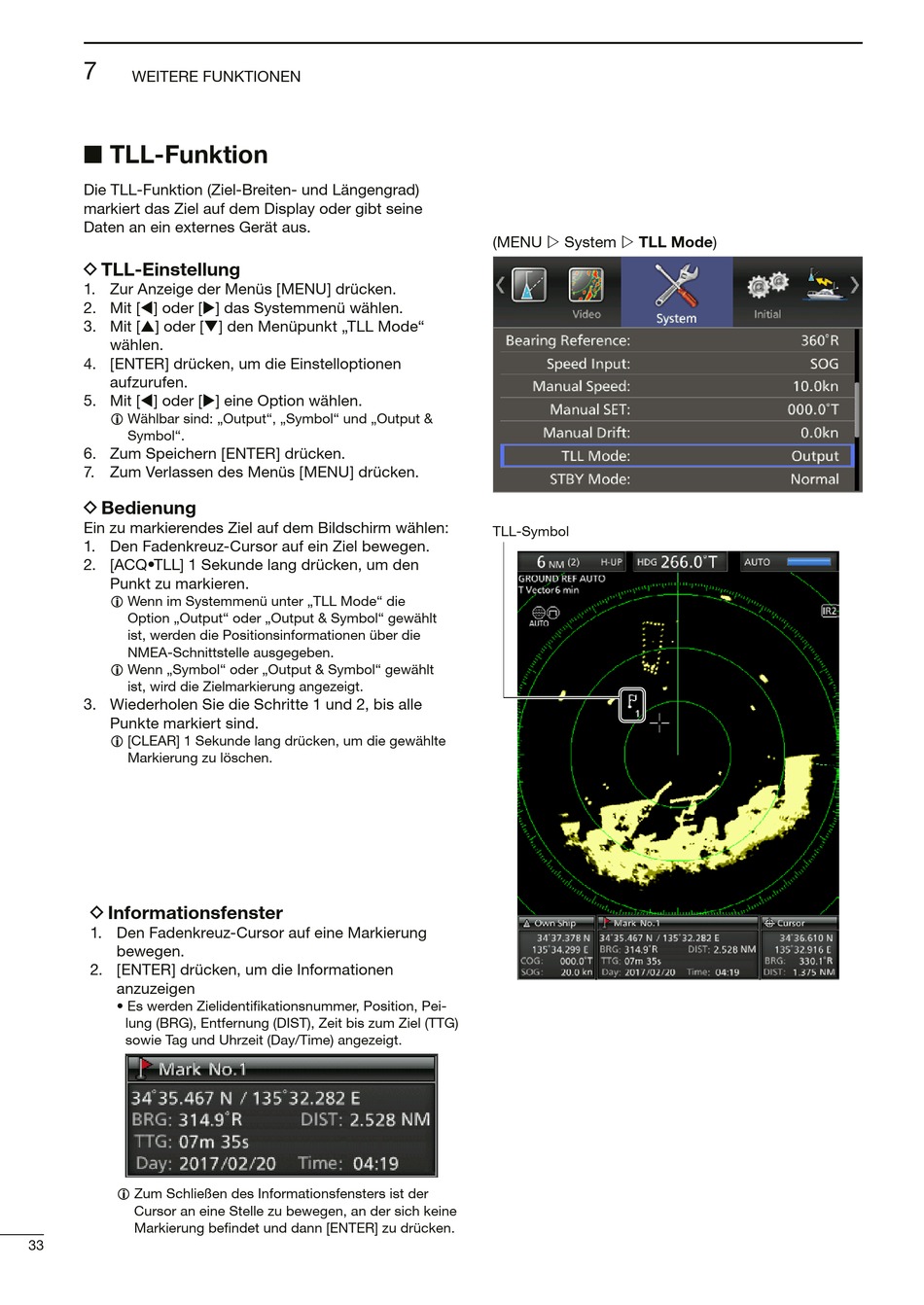

WEITERE FUNKTIONEN
■ TLL-Funktion
Die TLL-Funktion (Ziel-Breiten- und Längengrad)
markiert das Ziel auf dem Display oder gibt seine
Daten an ein externes Gerät aus.
D TLL-Einstellung
1. Zur Anzeige der Menüs [MENU] drücken.
2. Mit [t] oder [u] das Systemmenü wählen.
3. Mit [p] oder [q] den Menüpunkt „TLL Mode"
wählen.
4. [ENTER] drücken, um die Einstelloptionen
aufzurufen.
5. Mit [t] oder [u] eine Option wählen.
L Wählbar sind: „Output", „Symbol" und „Output &
Symbol".
6. Zum Speichern [ENTER] drücken.
7. Zum Verlassen des Menüs [MENU] drücken.
D Bedienung
Ein zu markierendes Ziel auf dem Bildschirm wählen:
1. Den Fadenkreuz-Cursor auf ein Ziel bewegen.
2. [ACQ•TLL] 1 Sekunde lang drücken, um den
Punkt zu markieren.
L Wenn im Systemmenü unter „TLL Mode" die
Option „Output" oder „Output & Symbol" gewählt
ist, werden die Positionsinformationen über die
NMEA-Schnittstelle ausgegeben.
L Wenn „Symbol" oder „Output & Symbol" gewählt
ist, wird die Zielmarkierung angezeigt.
3. Wiederholen Sie die Schritte 1 und 2, bis alle
Punkte markiert sind.
L [CLEAR] 1 Sekunde lang drücken, um die gewählte
Markierung zu löschen.
D Informationsfenster
1. Den Fadenkreuz-Cursor auf eine Markierung
bewegen.
2. [ENTER] drücken, um die Informationen
anzuzeigen
• Es werden Zielidentifikationsnummer, Position, Pei-
lung (BRG), Entfernung (DIST), Zeit bis zum Ziel (TTG)
sowie Tag und Uhrzeit (Day/Time) angezeigt.
L Zum Schließen des Informationsfensters ist der
Cursor an eine Stelle zu bewegen, an der sich keine
Markierung befindet und dann [ENTER] zu drücken.
33
(MENU w System w TLL Mode)
TLL-Symbol
