2

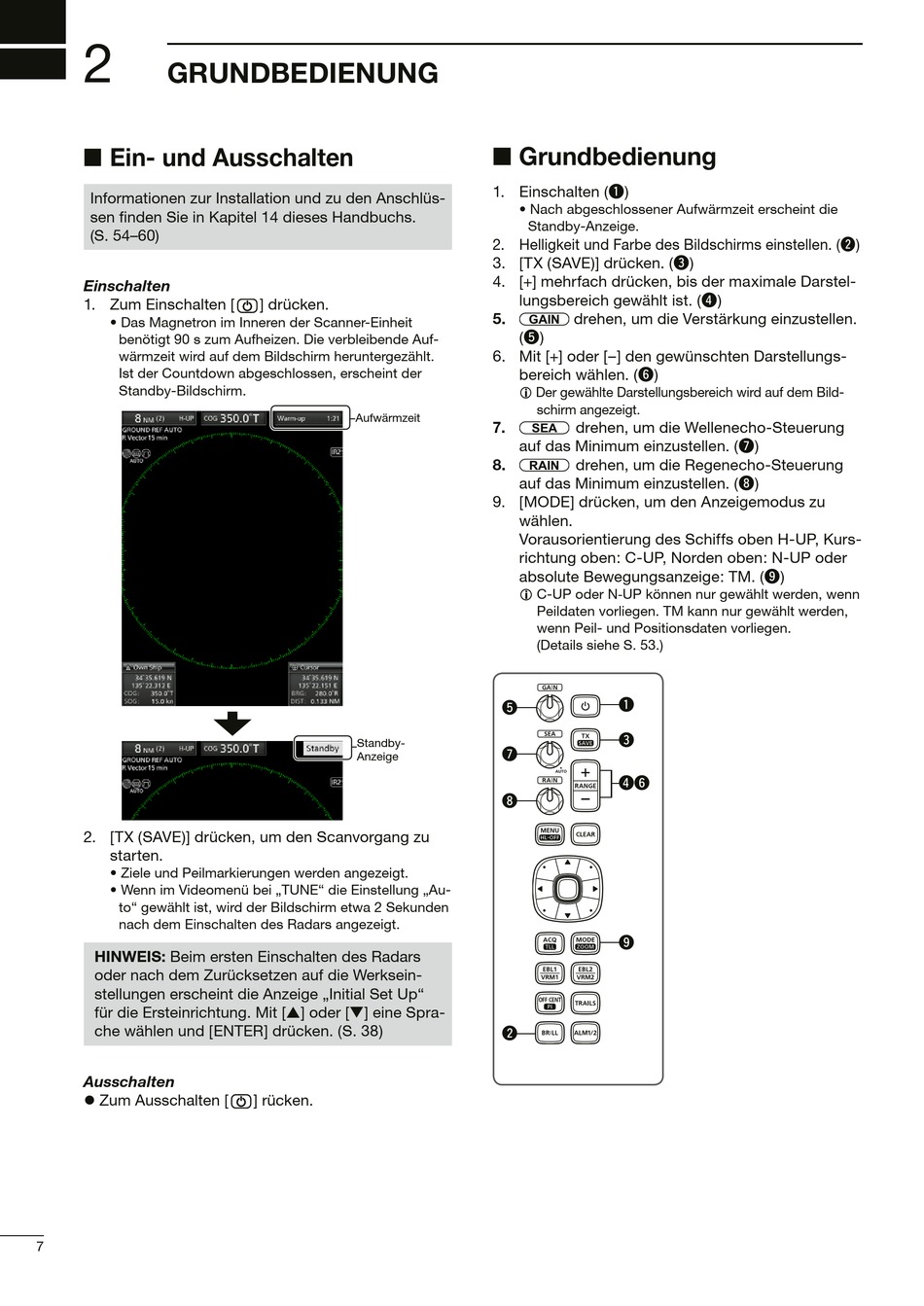

GRUNDBEDIENUNG

■ Ein- und Ausschalten

Informationen zur Installation und zu den Anschlüs-
sen finden Sie in Kapitel 14 dieses Handbuchs.
(S. 54–60)

Einschalten

1. Zum Einschalten [
• Das Magnetron im Inneren der Scanner-Einheit
benötigt 90 s zum Aufheizen. Die verbleibende Auf-
wärmzeit wird auf dem Bildschirm heruntergezählt.
Ist der Countdown abgeschlossen, erscheint der
Standby-Bildschirm.
2. [TX (SAVE)] drücken, um den Scanvorgang zu
starten.
• Ziele und Peilmarkierungen werden angezeigt.
• Wenn im Videomenü bei „TUNE" die Einstellung „Au-
to" gewählt ist, wird der Bildschirm etwa 2 Sekunden
nach dem Einschalten des Radars angezeigt.
HINWEIS: Beim ersten Einschalten des Radars
oder nach dem Zurücksetzen auf die Werksein-
stellungen erscheint die Anzeige „Initial Set Up"
für die Erst einrichtung. Mit [p] oder [q] eine Spra-
che wählen und [ENTER] drücken. (S. 38)
Ausschalten
z Zum Ausschalten [
7
] drücken.
Aufwärmzeit
Standby-
Anzeige
] rücken.
■ Grundbedienung
1. Einschalten (q)
• Nach abgeschlossener Aufwärmzeit erscheint die
Standby-Anzeige.
2. Helligkeit und Farbe des Bildschirms einstellen. (w)
3. [TX (SAVE)] drücken. (e)
4. [+] mehrfach drücken, bis der maximale Darstel-
lungsbereich gewählt ist. (r)
5.
drehen, um die Verstärkung einzustellen.
GAIN
(t)
6. Mit [+] oder [–] den gewünschten Darstellungs-
bereich wählen. (y)
L Der gewählte Darstellungsbereich wird auf dem Bild-
schirm angezeigt.
7.
drehen, um die Wellenecho-Steuerung
SEA
auf das Minimum einzustellen. (u)
8.
drehen, um die Regenecho-Steuerung
RAIN
auf das Minimum einzustellen. (i)
9. [MODE] drücken, um den Anzeigemodus zu
wählen.
Vorausorientierung des Schiffs oben H-UP, Kurs-
richtung oben: C-UP, Norden oben: N-UP oder
absolute Bewegungsanzeige: TM. (o)
L C-UP oder N
UP können nur gewählt werden, wenn
-
Peildaten vorliegen. TM kann nur gewählt werden,
wenn Peil- und Positionsdaten vorliegen.
(Details siehe S. 53.)
q
t
e
u
ry
i
o
w
