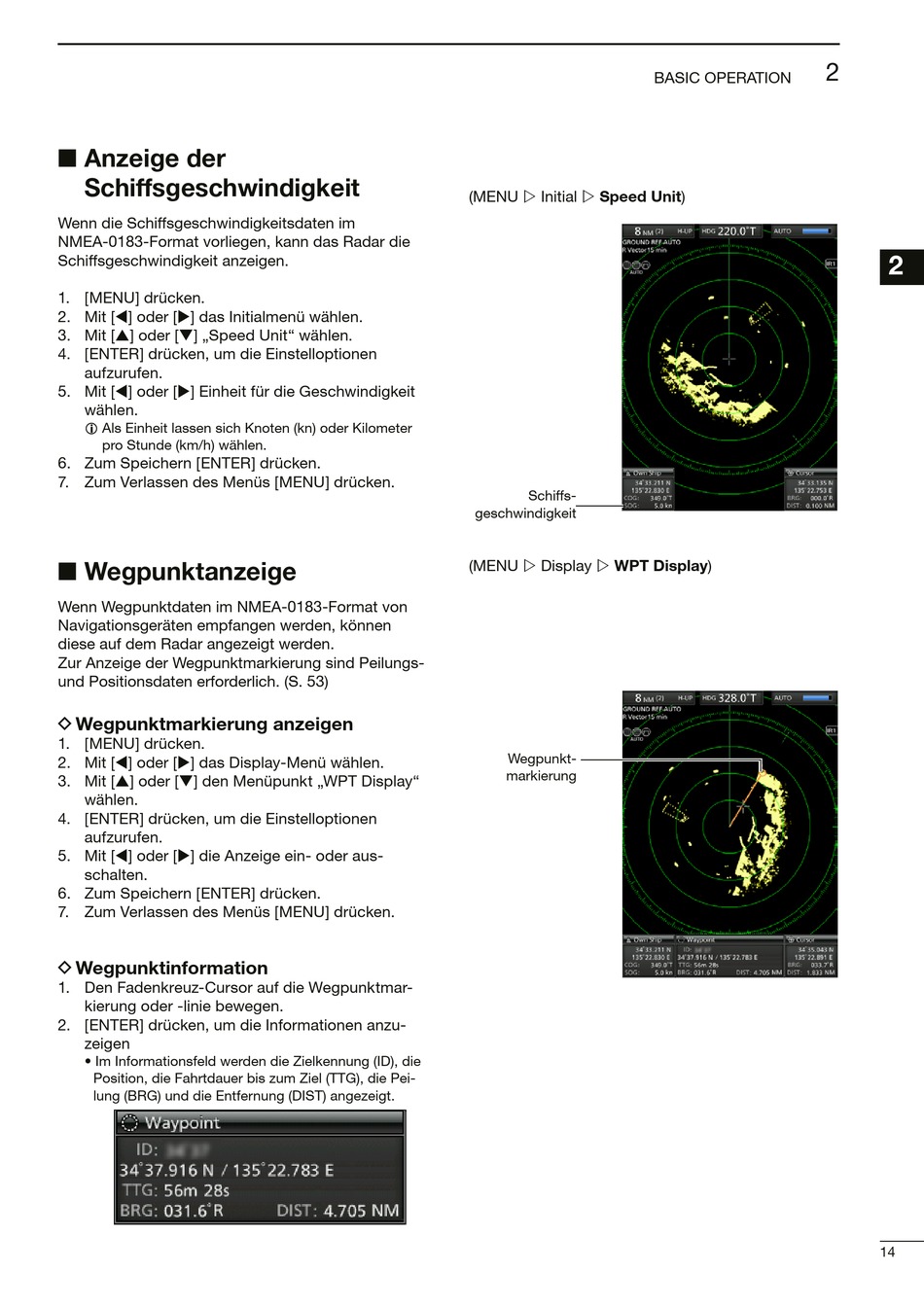

■ Anzeige der
Schiffsgeschwindigkeit
Wenn die Schiffsgeschwindigkeitsdaten im
NMEA-0183-Format vorliegen, kann das Radar die
Schiffsgeschwindigkeit anzeigen.
1. [MENU] drücken.
2. Mit [t] oder [u] das Initialmenü wählen.
3. Mit [p] oder [q] „Speed Unit" wählen.
4. [ENTER] drücken, um die Einstelloptionen
aufzurufen.
5. Mit [t] oder [u] Einheit für die Geschwindigkeit
wählen.
L Als Einheit lassen sich Knoten (kn) oder Kilometer
pro Stunde (km/h) wählen.
6. Zum Speichern [ENTER] drücken.
7. Zum Verlassen des Menüs [MENU] drücken.
■ Wegpunktanzeige
Wenn Wegpunktdaten im NMEA-0183-Format von
Navigationsgeräten empfangen werden, können
diese auf dem Radar angezeigt werden.
Zur Anzeige der Wegpunktmarkierung sind Peilungs-
und Positionsdaten erforderlich. (S. 53)
D Wegpunktmarkierung anzeigen
1. [MENU] drücken.
2. Mit [t] oder [u] das Display-Menü wählen.
3. Mit [p] oder [q] den Menüpunkt „WPT Display"
wählen.
4. [ENTER] drücken, um die Einstelloptionen
aufzurufen.
5. Mit [t] oder [u] die Anzeige ein- oder aus-
schalten.
6. Zum Speichern [ENTER] drücken.
7. Zum Verlassen des Menüs [MENU] drücken.
D Wegpunktinformation
1. Den Fadenkreuz-Cursor auf die Wegpunktmar-
kierung oder -linie bewegen.
2. [ENTER] drücken, um die Informationen anzu-
zeigen
• Im Informationsfeld werden die Zielkennung (ID), die
Position, die Fahrtdauer bis zum Ziel (TTG), die Pei-
lung (BRG) und die Entfernung (DIST) angezeigt.
(MENU w Initial w Speed Unit)
Schiffs-
geschwindigkeit
(MENU w Display w WPT Display)
Wegpunkt-
markierung
