1

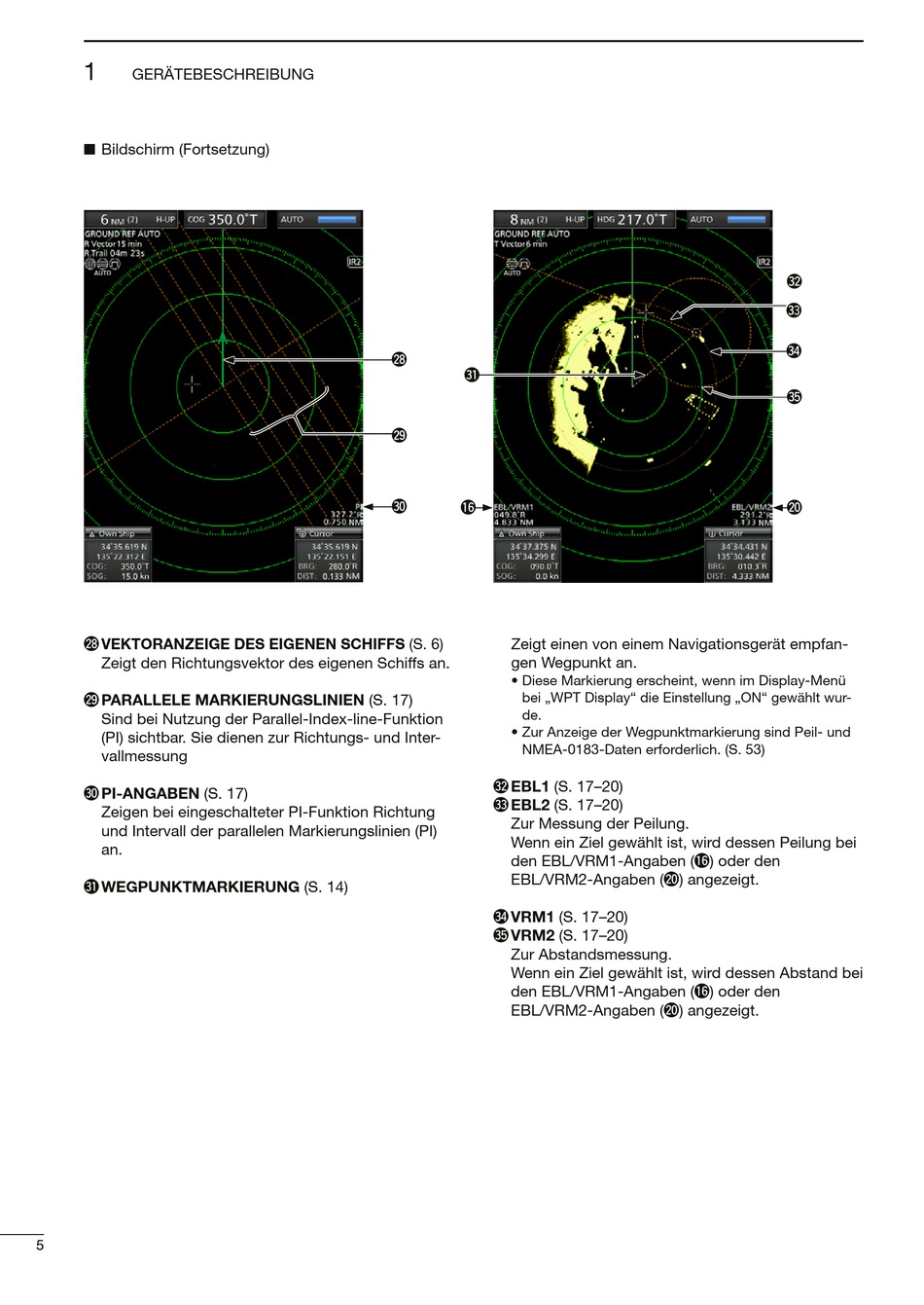

GERÄTEBESCHREIBUNG
■ Bildschirm (Fortsetzung)
@8 V EKTORANZEIGE DES EIGENEN SCHIFFS (S. 6)
Zeigt den Richtungsvektor des eigenen Schiffs an.
@9 PARALLELE MARKIERUNGSLINIEN (S. 17)
Sind bei Nutzung der Parallel-Index-line-Funktion
(PI) sichtbar. Sie dienen zur Richtungs- und Inter-
vallmessung
#0 PI-ANGABEN (S. 17)
Zeigen bei eingeschalteter PI-Funktion Richtung
und Intervall der parallelen Markierungslinien (PI)
an.
#1 WEGPUNKTMARKIERUNG (S. 14)
5 5
@8
#1
@9
#0
!6
Zeigt einen von einem Navigationsgerät empfan-
gen Wegpunkt an.
• Diese Markierung erscheint, wenn im Display-Menü
bei „WPT Display" die Einstellung „ON" gewählt wur-
de.
• Zur Anzeige der Wegpunktmarkierung sind Peil- und
NMEA-0183-Daten erforderlich. (S. 53)
#2 EBL1 (S. 17–20)
#3 EBL2 (S. 17–20)
Zur Messung der Peilung.
Wenn ein Ziel gewählt ist, wird dessen Peilung bei
den EBL/VRM1-Angaben (!6 ) oder den
EBL/VRM2-Angaben (@0 ) angezeigt.
#4 VRM1 (S. 17–20)
#5 VRM2 (S. 17–20)
Zur Abstandsmessung.
Wenn ein Ziel gewählt ist, wird dessen Abstand bei
den EBL/VRM1-Angaben (!6 ) oder den
EBL/VRM2-Angaben (@0 ) angezeigt.
#2
#3 8
#4
#5
@0
