14
INSTALLATION UND ANSCHLÜSSE
■ Installation der
Anzeigeeinheit
D Installationsort
Installieren Sie die Anzeigeeinheit an einem Ort,
der folgende grundlegende Bedingungen erfüllt:
• Die Anzeigeeinheit sollte in der Nähe des Steuer-
rads in der Kabine angebracht werden, sodass
der Radarschirm gut sichtbar ist, während man in
Bugrichtung blickt.
• Um Störungen zu minimieren, ist der Abstand zum
Kompass und den Navigationsgeräten größer zu
wählen, als auf dem Seriennummernschild auf
der Rückseite bei „COMPASS SAFE DISTANCE"
angegeben.
• Der Installationsort muss vor Spritzwasser oder
Eintauchen geschützt sein.
• Es muss möglich sein, die üblichen Wartungs- und
Einstellarbeiten durchzuführen.
• Für die Installation muss ein ausreichend tragfähi-
ger Untergrund vorhanden sein.
• Die Anzeigeeinheit darf nicht extremer Hitze, Käl-
te, Vibrationen oder direkter Sonneneinstrahlung
ausgesetzt werden.

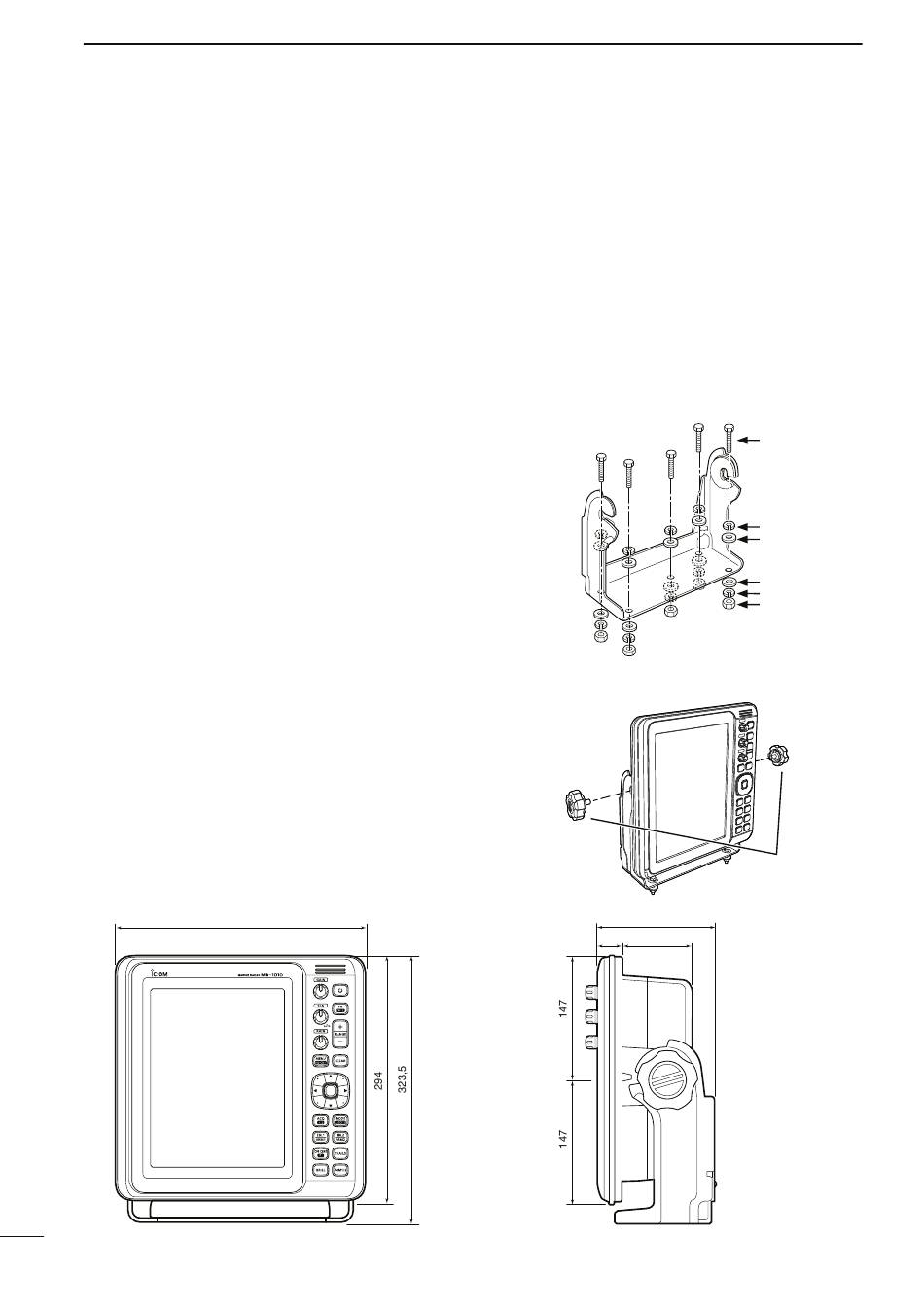

D Abmessungen der Anzeigeeinheit
55
301
D Montagehalterung befestigen
Die mit der Anzeigeeinheit mitgelieferte Halterung
ermöglicht die Montage in der Instrumententafel
oder über Kopf.
1. Montagehalterung an die gewählte Stelle halten
und mithilfe der Schablone auf Seite 62 die Boh-
rungen für die fünf Montagelöcher markieren
2. Fünf Löcher mit 7 mm Durchmesser bohren.
3. Halterung mit den gelieferten Schraubbolzen,
Unterlegscheiben, Federringen und Buttern
befestigen.
4. Anzeigeeinheit mit den Schraubknöpfen in einem
geeigneten Winkel an der Halterung anbringen.
119,2
30
74
.
Schraubbolzen
Federring
Unterlegscheibe
Unterlegscheibe
Federring
Mutter
Schraub-
knöpfe
Angaben in Millimeter
