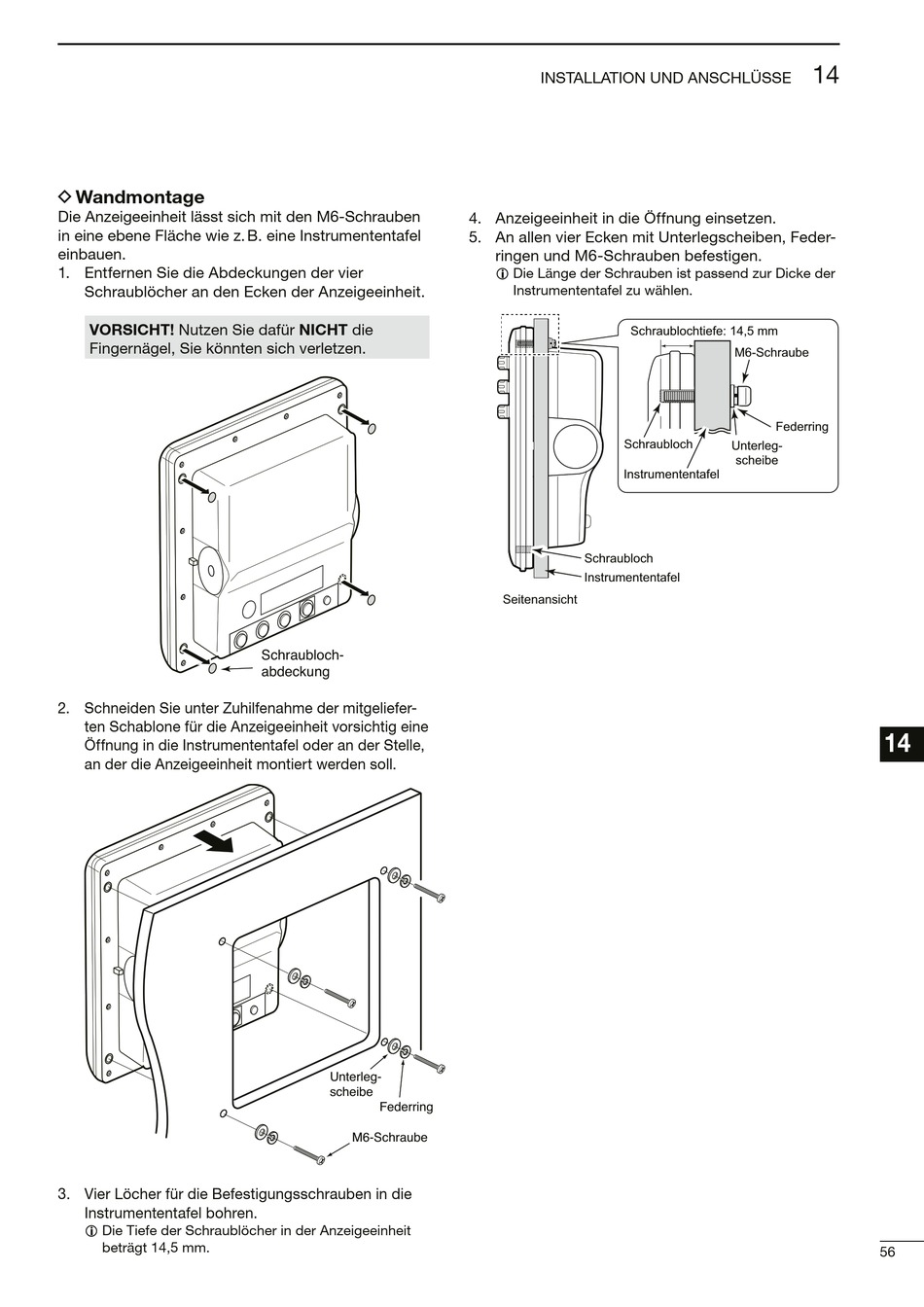

D Wandmontage
Die Anzeigeeinheit lässt sich mit den M6-Schrauben
in eine ebene Fläche wie z. B. eine Instrumenten tafel
einbauen.
1. Entfernen Sie die Abdeckungen der vier
Schraub löcher an den Ecken der Anzeigeeinheit.
VORSICHT! Nutzen Sie dafür NICHT die
Fingernägel, Sie könnten sich verletzen.
2. Schneiden Sie unter Zuhilfenahme der mitgeliefer-
ten Schablone für die Anzeigeeinheit vorsichtig eine
Öffnung in die Instrumententafel oder an der Stelle,
an der die Anzeigeeinheit montiert werden soll.
3. Vier Löcher für die Befestigungsschrauben in die
Instrumententafel bohren.
L Die Tiefe der Schraublöcher in der Anzeigeeinheit
beträgt 14,5 mm.
Schraubloch-
abdeckung
Unterleg-
scheibe
Federring
M6-Schraube
INSTALLATION UND ANSCHLÜSSE
4. Anzeigeeinheit in die Öffnung einsetzen.
5. An allen vier Ecken mit Unterlegscheiben, Feder-
ringen und M6-Schrauben befestigen.
L Die Länge der Schrauben ist passend zur Dicke der
Instrumententafel zu wählen.
Schraublochtiefe: 14,5 mm
Schraubloch
Instrumententafel
Schraubloch
Instrumententafel
Seitenansicht
14
1
2
3
4
M6-Schraube
5
6
Federring
Unterleg-
7
scheibe
8
9
10
11
12
13
14
15
16
17
18
19
20
21
56
