INSTALLATION
2
2.7.6 Befestigen einer Antennenverlängerung (metallische Hornantenne oder Wave-
Guide-Antenne)
VORSICHT!
WENN DIE OPTIONALE ANTENNENVERLÄNGERUNG MIT DEM GERÄT GELIEFERT WIRD:
Wenn die Antennenverlängerung am Gerät befestigt ist, sind keine weiteren Arbeiten notwendig.
Wenn die Antennenverlängerung nicht am Gerät befestigt ist, siehe Verfahren 1 in diesem
Abschnitt. Die Geräteeinstellungen müssen nicht geändert werden. Der Hersteller stellt die
zugehörigen Menüpunkte werkseitig auf die korrekten Werte ein.
WENN DIE ANTENNENVERLÄNGERUNG ZU EINEM SPÄTEREN ZEITPUNKT ALS DAS GERÄT
(ALS ERSATZTEIL) GELIEFERT WIRD:
Sie müssen die Antennenverlängerung am Gerät anbringen und die Geräteeinstellungen im
Menü SPEZIALIST ändern. Bei einer geraden Antennenverlängerung siehe Verfahren 1 und 2A.
Bei einer S-förmigen oder 90
GEFAHR!
Wenn Sie das Gerät vor dem Verfahren am Tank installiert haben, vergewissern Sie sich, dass
sich das Gerät in einem sicheren Zustand befindet (Stromkreis abschalten, Gerät reinigen etc.),
bevor Sie fortfahren.
Benötigte Ausrüstung

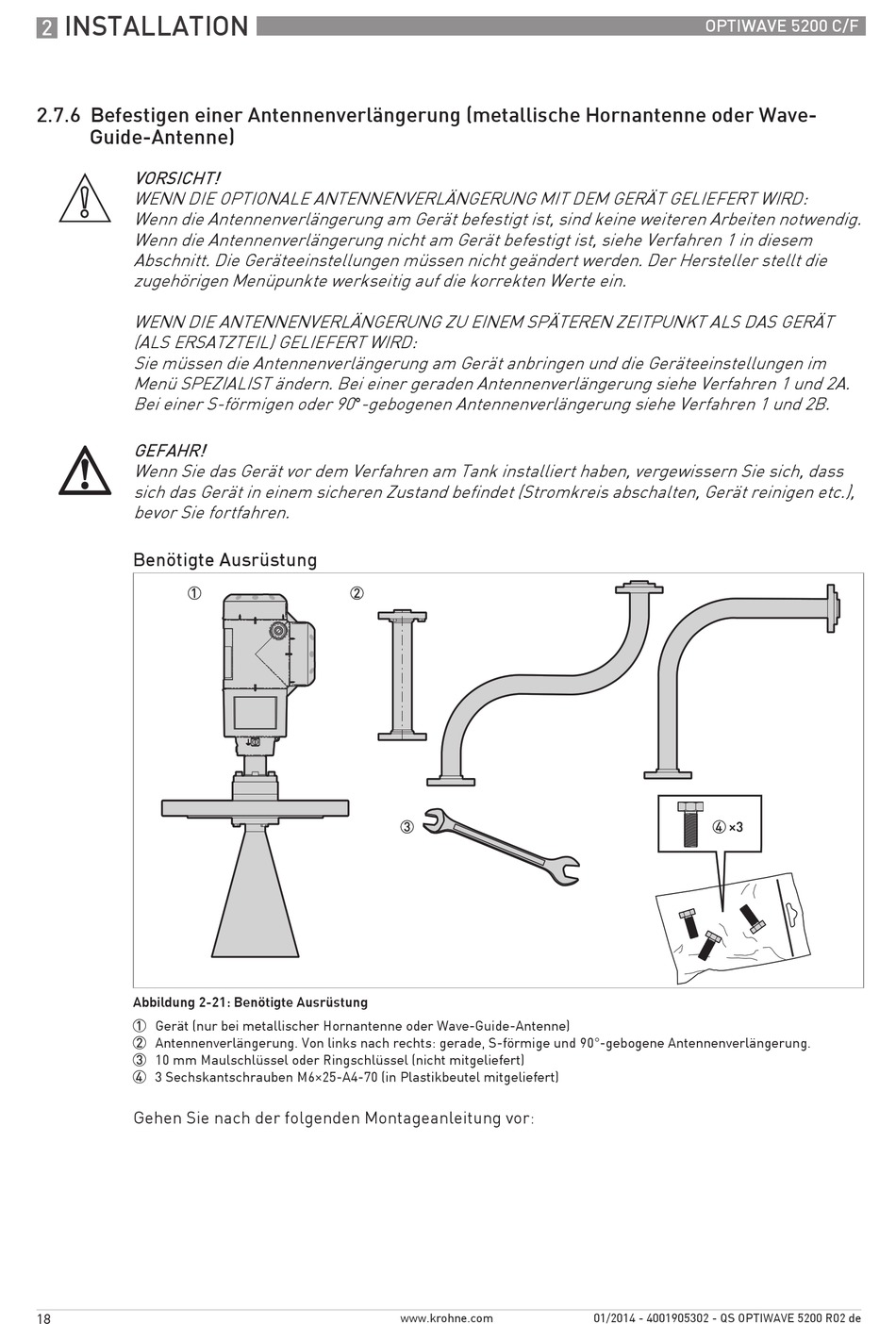

Abbildung 2-21: Benötigte Ausrüstung
1 Gerät (nur bei metallischer Hornantenne oder Wave-Guide-Antenne)
2 Antennenverlängerung. Von links nach rechts: gerade, S-förmige und 90°-gebogene Antennenverlängerung.
3 10 mm Maulschlüssel oder Ringschlüssel (nicht mitgeliefert)
4 3 Sechskantschrauben M6×25-A4-70 (in Plastikbeutel mitgeliefert)
Gehen Sie nach der folgenden Montageanleitung vor:
18
-gebogenen Antennenverlängerung siehe Verfahren 1 und 2B.
°
