AXINIT, LARIMAR
& ECO 720

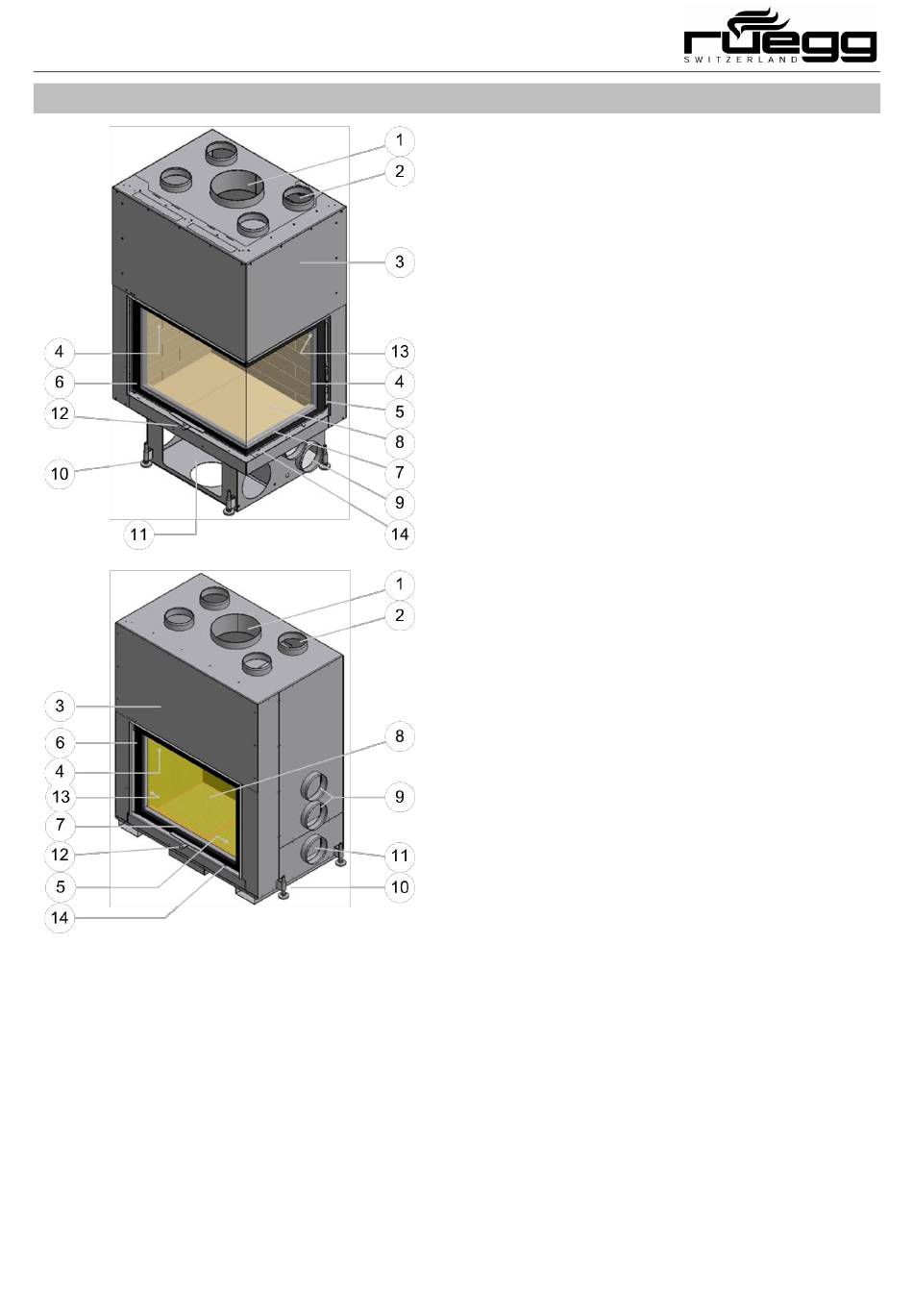

Descrizione di un focolare a convezione

9
Istruzioni d'uso
1 Scarico dei fumi
2 Raccordi uscita d'aria calda
3 Carter di protezione dello sportello
4 Sistema Airwash (sistema di pulizia del vetro)
5 Chiusura di sicurezza per apertura ad anta dello
sportello
6 Sportello del focolare (apertura ad anta e a sali-
scendi)
7 Passaggio per l'aria di combustione (alimenta-
zione)
8 Rivestimento interno del focolare (in refrattario o
in acciaio, senza cassetto raccoglicenere con
griglia in ghisa. Deflettore fumi in vermiculite pre-
visto solo per alcuni modelli)
9 Entrata aria ambiente.
Entrata aria esterna (necessaria se il camino è
utilizzato anche con lo sportello aperto)
10 Piedini regolabili
11 Entrata aria esterna comburente
12 Comando per la regolazione dell'aria di combu-
stione
13 Targhetta identificativa
14 Foro di predisposizione per fissaggio griglia di
cottura
