Sicherheitsabstand; Warmluftaustritte; Strahlungsbereich - ruegg AXINIT Bedienungsanleitung

AXINIT, LARIMAR
& ECO 720

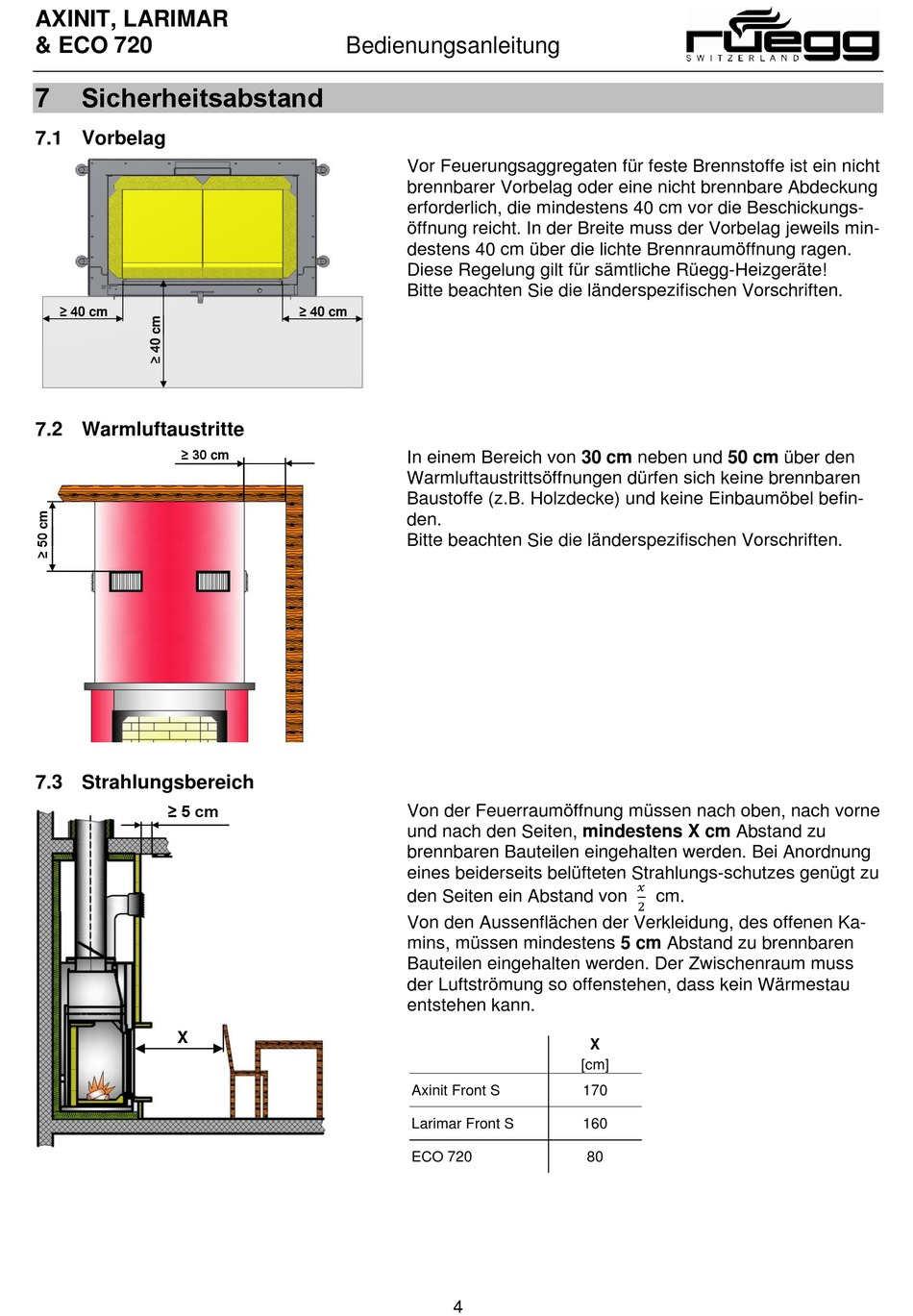

Sicherheitsabstand

7
7.1 Vorbelag
≥ 40 cm

7.2 Warmluftaustritte

≥ 30 cm

7.3 Strahlungsbereich

≥ 5 cm
X
Bedienungsanleitung
Vor Feuerungsaggregaten für feste Brennstoffe ist ein nicht
brennbarer Vorbelag oder eine nicht brennbare Abdeckung
erforderlich, die mindestens 40 cm vor die Beschickungs-
öffnung reicht. In der Breite muss der Vorbelag jeweils min-
destens 40 cm über die lichte Brennraumöffnung ragen.
Diese Regelung gilt für sämtliche Rüegg-Heizgeräte!
Bitte beachten Sie die länderspezifischen Vorschriften.
≥ 40 cm
In einem Bereich von 30 cm neben und 50 cm über den
Warmluftaustrittsöffnungen dürfen sich keine brennbaren
Baustoffe (z.B. Holzdecke) und keine Einbaumöbel befin-
den.
Bitte beachten Sie die länderspezifischen Vorschriften.
Von der Feuerraumöffnung müssen nach oben, nach vorne
und nach den Seiten, mindestens X cm Abstand zu
brennbaren Bauteilen eingehalten werden. Bei Anordnung
eines beiderseits belüfteten Strahlungs-schutzes genügt zu
den Seiten ein Abstand von
Von den Aussenflächen der Verkleidung, des offenen Ka-
mins, müssen mindestens 5 cm Abstand zu brennbaren
Bauteilen eingehalten werden. Der Zwischenraum muss
der Luftströmung so offenstehen, dass kein Wärmestau
entstehen kann.
Axinit Front S
Larimar Front S
ECO 720
4
��
cm.
2
X
[cm]
170
160
80
