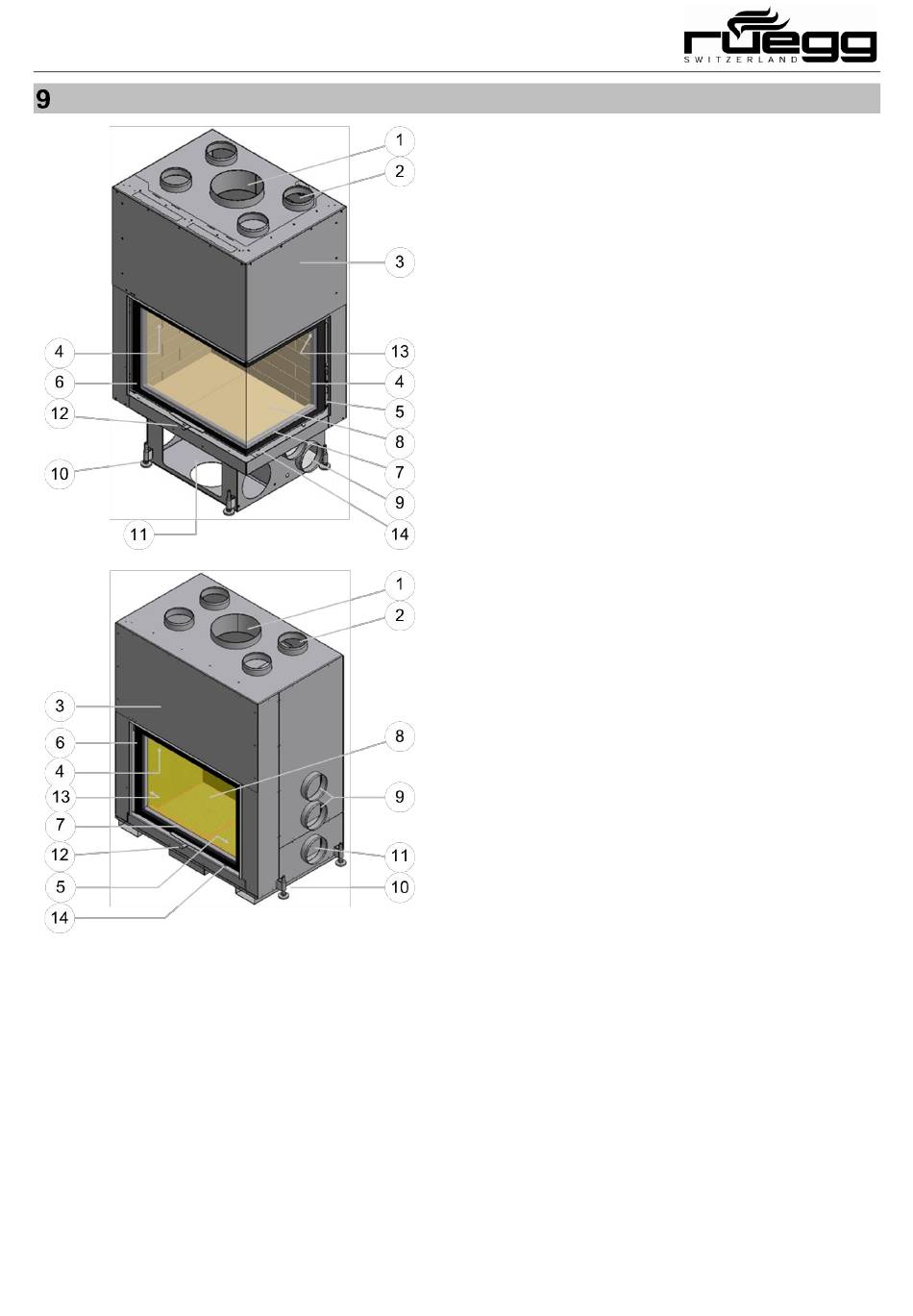

Descriptif d'un foyer à convection
Notice d'utilisation
Buse d'évacuation des fumées
1
Sortie d'air chaud
2
3 Carénage de porte
4 Système Airwash (nettoyage de la vitre)
5 Loquet de verrouillage de la porte
6 Porte vitrée du foyer (escamotable et battante)
Passage pour l'air de combustion (alimentation)
7
8 Foyer (en chamotte ou en acier, sans grille en
fonte, avec déflecteur en vermiculite sur certains
modèles)
Entrée d'air ambiant.
9
Entrée d'air frais (air extérieur)
10 Pied réglable
Entrée d'air de combustion
11
Manette de réglage de l'air de combustion
12
13 Plaque signalétique
14 Douille de fixation grill
56
