Veiligheidsafstand; Warme Lucht Uitlaten - ruegg AXINIT Bedienungsanleitung

AXINIT, LARIMAR
& ECO 720

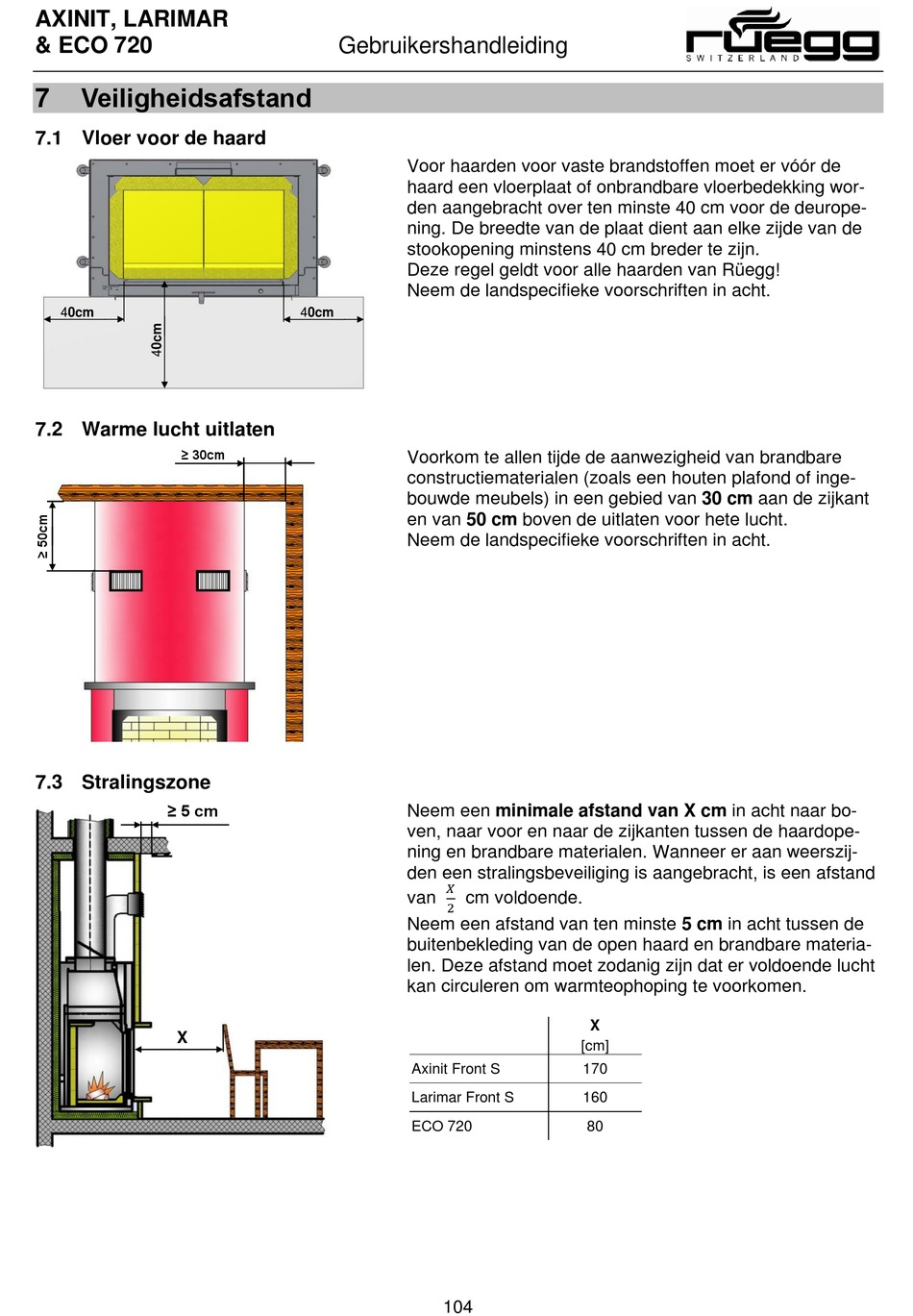

Veiligheidsafstand

7
7.1 Vloer voor de haard
40cm

7.2 Warme lucht uitlaten

≥ 30cm
7.3 Stralingszone
≥ 5 cm
X
Gebruikershandleiding
Voor haarden voor vaste brandstoffen moet er vóór de
haard een vloerplaat of onbrandbare vloerbedekking wor-
den aangebracht over ten minste 40 cm voor de deurope-
ning. De breedte van de plaat dient aan elke zijde van de
stookopening minstens 40 cm breder te zijn.
Deze regel geldt voor alle haarden van Rüegg!
Neem de landspecifieke voorschriften in acht.
40cm
Voorkom te allen tijde de aanwezigheid van brandbare
constructiematerialen (zoals een houten plafond of inge-
bouwde meubels) in een gebied van 30 cm aan de zijkant
en van 50 cm boven de uitlaten voor hete lucht.
Neem de landspecifieke voorschriften in acht.
Neem een minimale afstand van X cm in acht naar bo-
ven, naar voor en naar de zijkanten tussen de haardope-
ning en brandbare materialen. Wanneer er aan weerszij-
den een stralingsbeveiliging is aangebracht, is een afstand
��
van cm voldoende.
2
Neem een afstand van ten minste 5 cm in acht tussen de
buitenbekleding van de open haard en brandbare materia-
len. Deze afstand moet zodanig zijn dat er voldoende lucht
kan circuleren om warmteophoping te voorkomen.
Axinit Front S
Larimar Front S
ECO 720
104
X
[cm]
170
160
80
