ruegg AXINIT Bedienungsanleitung Seite 25

AXINIT, LARIMAR
& ECO 720

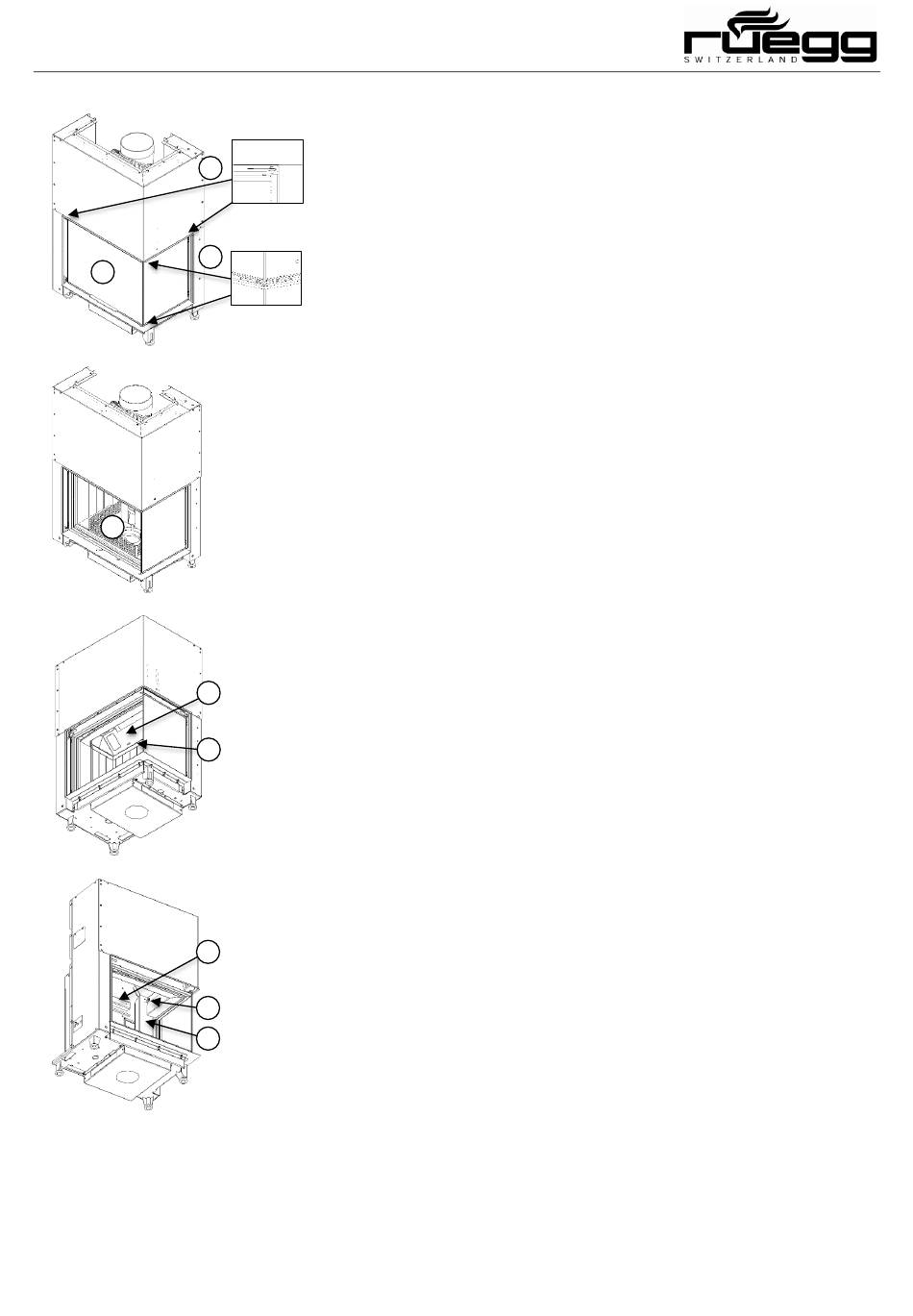

21.2 Zerlegung ECO 720
1
2
3
4
5
6
7
8
9
Bedienungsanleitung
1. Hebel an beiden Seiten herausdrehen.
→ Das Fallen des Gegengewichts wird somit verhin-
dert.
2. Hebel für die Türöffnung lösen
3. Die längere Türe mit Griff aus den Angeln heben.
4. Gitter, Rauchrohrstutzenblech, Stutzen und Stahlbo-
denplatte herausnehmen.
5. Ablenkblech herausnehmen.
6. Schamottehaltewinkel losschrauben und anschlies-
send die eingelegten Schamottesteine dem Feuer-
raum entnehmen.
7. Verstärkungsblech herausnehmen.
8. Schrauben, die die Airwash-Kanäle mit dem Luftka-
nal verbinden, auf beiden Seiten losschrauben.
9. Airwash-Kanäle auf beiden Seiten herausnehmen.
23
