AXINIT, LARIMAR
& ECO 720

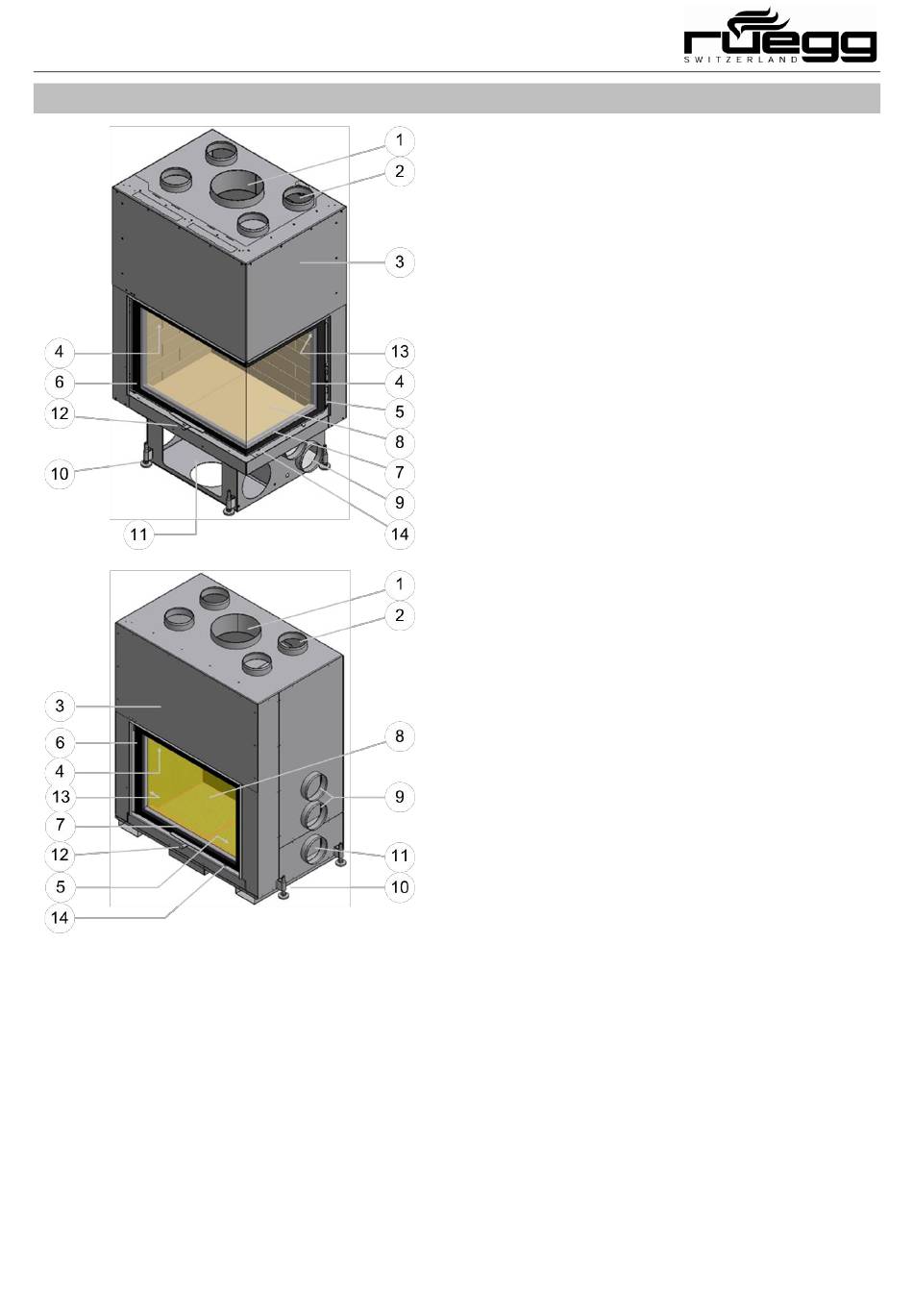

Komponente naprave za konvekcijski zrak

9
Navodila za uporabo
Vtičnica za dimne pline (izpušni plini)
1
2 Odvod toplega zraka (dovodni zrak)
Plošča za padce
3
Zračni kanal za pranje zraka (pranje šipe)
4
Drsnik za zaklepanje (ključavnica vrat)
5
6 Vrata (ki se potisnejo navzgor/zavihajo ven)
Reža za zrak za izgorevanje (injekcija)
7
Kamin (iz šamota ali jekla, brez litoželezne
8
rešetke, delno z odbojno ploščo iz vermikulita)
Priključek sobnega zraka (kroženje zraka)
9
Priključek svežega zraka (zunanji zrak)
10 Nastavljiva noga
Priključek za zrak za zgorevanje
11
12 Drsnik zraka za zgorevanje
Tipska ploščica
13
Tulec za žar
14
131
