13 Apertura/chiusura dello sportello del focolare

13.1 Axinit Front S & Larimar Front S
1/4
7/10
3/9
2/8
B
A
6
5
13.2 ECO 720
A
B
2/7
1
3/6

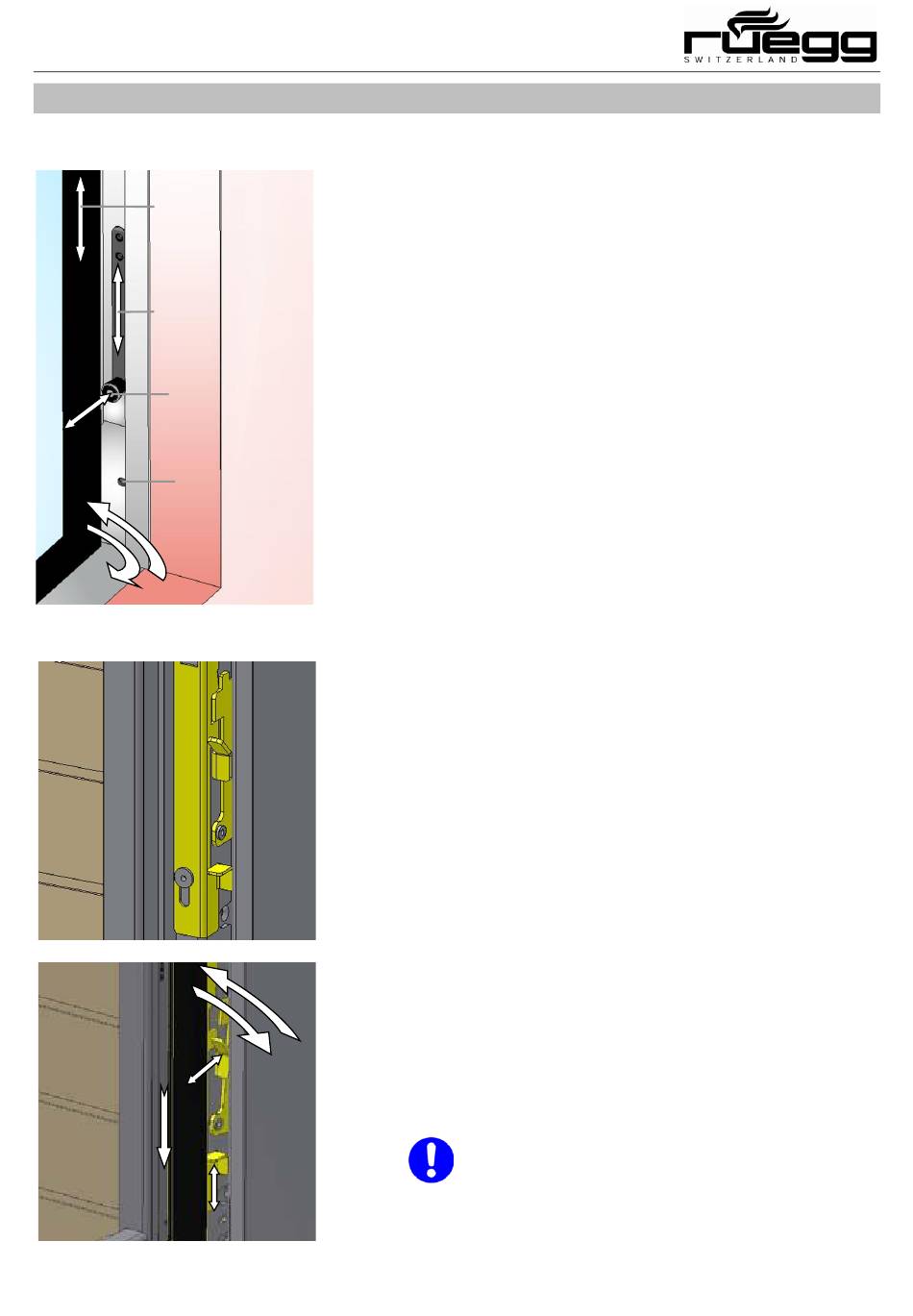

Istruzioni d'uso
A: Sportello del focolare in posizione bloccata
B: Sportello del focolare in posizione sbloccata
Sblocco dello sportello
1
2
3
4
Apertura/Chiusura dello sportello
5
6
Blocco dello sportello
7
8
9
10 Riabbassare completamente lo sportello
Immagine A:
→ Particolare del meccanismo (sportello non raffigurato)
→ Posizione dei comandi con apertura ad anta bloccata
→ Apertura ad anta impossibile
Immagine B:
→ Particolare del meccanismo (sportello raffigurato)
→ Posizione dei comandi con apertura ad anta sbloccata
→ Apertura ad anta possibile
Chiusura dello sportello
1 →
Sblocco dello sportello
2 →
3 →
5
Apertura/Chiusura dello sportello
4 →
5 →
4
Blocco dello sportello
6 →
7 →
→ Apertura ad anta impossibile
→ Apertura ad anta possibile.
Sollevare lo sportello del focolare di almeno 20 cm
Tirare leggermente il pomello di sblocco verso l'esterno.
Spingere in alto contemporaneamente il pomello di sblocco
finché non si innesta al foro superiore.
Riabbassare completamente lo sportello.
Aprire lo sportello con cautela girandolo verso l'esterno
Fare girare piano lo sportello del focolare verso l'interno fino
alla chiusura completa
Sollevare lo sportello del focolare di almeno 20 cm
Tirare leggermente il pomello di sblocco verso l'esterno
Contemporaneamente abbassare il pomello di sblocco finché
non si innesta nel foro inferiore.
Abbassare completamente lo sportello
Girare la leva superiore all'indietro
Sollevare la leva inferiore verso l'alto
Aprire lo sportello con cautela girandolo verso l'esterno
Chiudere lo sportello con cautela girandolo verso l'interno
Abbassare la leva inferiore verso il basso
Girare la leva superiore in avanti
Per l'apertura dello sportello la leva inferiore (3)
può essere azionata esclusivamente solo dopo
aver ruotato la leva di sicurezza superiore (2)!
