AXINIT, LARIMAR
& ECO 720

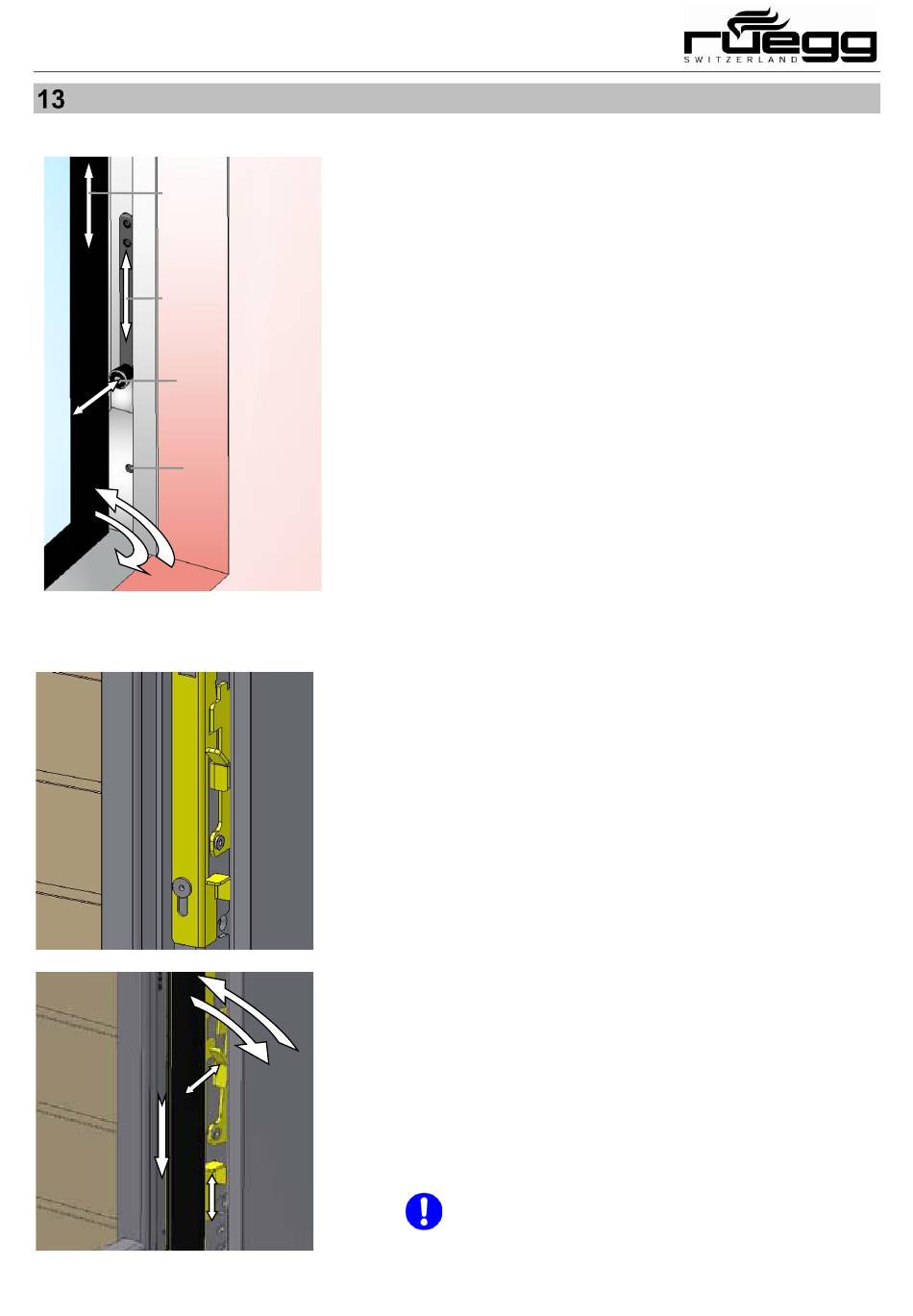

Ouverture / Fermeture de la porte vitrée
13.1 Axinit Front & Larimar Front
1/4
7/10
3/9
2/8
B
A
6
5
13.2 ECO 720
A
B
2/7
1
3/6
Notice d'utilisation
A : Porte vitrée du foyer verrouillée
B : Porte vitrée du foyer déverrouillée
Déverrouillage
1 Relever la porte vitrée du foyer d'au moins 20 cm
2 Tirer le bouton du verrou vers l'extérieur
3 Coulisser le verrou vers le haut jusqu'à enclenchement
4 Redescendre entièrement la porte vitrée du foyer
Ouverture/fermeture
5 Pivoter doucement la porte vitrée du foyer vers l'exté-
rieur.
6 Pivoter doucement la porte vitrée du foyer vers l'inté-
Verrouillage
7 Relever la porte vitrée du foyer d'au moins 20 cm
8 Tirer le bouton du verrou vers l'extérieur
9 Coulisser le verrou vers le bas jusqu'à enclenchement
10 Redescendre entièrement la porte vitrée du foyer
Shéma A:
→ Représenté sans la porte
→ Porte vitrée verrouillée
→ Ouverture latérale impossible
Situation B:
→ Représenté avec la porte
→ Porte vitrée déverrouillée
→ Ouverture latérale possible
Fermeture
1 → Descendre la porte vitrée du foyer entièrement
jusqu'à la butée
Déverrouillage (à l'extrémité de la petite surface vitrée)
5
2 → Tirer le levier supérieur vers l'arrière
3 → Pousser le levier inférieur vers le haut
Ouverture / fermeture (latérale)
4 → Pivoter doucement la porte vitrée vers l'extérieur
4
5 → Pivoter doucement la porte vitrée vers l'intérieur
verrouillage (à l'extrémité de la petite surface vitrée)
6 → Pousser le levier inférieur vers le bas
7 → Pousser le levier supérieur vers l'avant
→ Pivotement impossible
→ Pivotement possible
dans le trou supérieur
rieur jusqu'à fermeture complète
dans le trou inférieur
Le levier inférieur ne peut être actionné qu'après
sécurisation par le levier supérieur !
62
