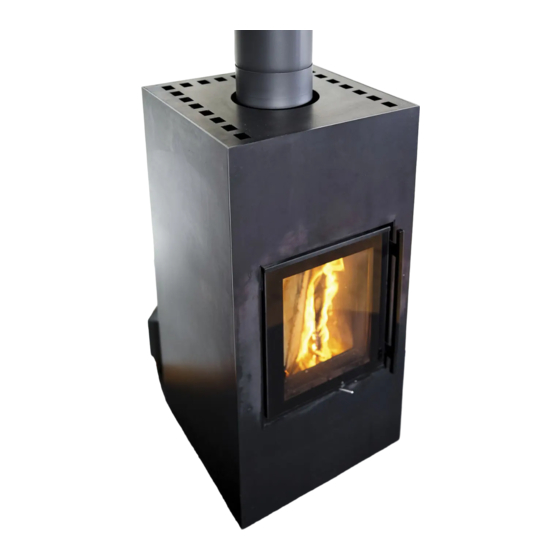

ruegg CASSIA Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ruegg Anleitungen
  4. Kamine
  5. CASSIA
  6. Bedienungsanleitung

ruegg CASSIA Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für CASSIA:
Inhaltsverzeichnis

Werbung

Quicklinks

CASSIA
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ruegg CASSIA

Inhaltszusammenfassung für ruegg CASSIA

  • Seite 1 CASSIA BEDIENUNGSANLEITUNG...
  • Seite 2 Bedienungsanleitung Cassia INHALTSVERZEICHNIS...

  • Seite 3: Inhaltsverzeichnis

    Bedienungsanleitung Cassia INHALTSVERZEICHNIS INHALTSVERZEICHNIS INHALTSVERZEICHNIS _____________________________________________________ 3 PRODUKTINFORMATIONEN _________________________________________________ 4 Allgemeine Hinweise ________________________________________________________ 4 Bauteile am Raumheizer _____________________________________________________ 5 Hauptabmessungen _________________________________________________________ 7 Technische Daten ___________________________________________________________ 7 SICHERHEITSHINWEISE ____________________________________________________ 8 Warnhinweise ______________________________________________________________ 8 Sicherheitshinweise allgemein _________________________________________________ 8 Sicherheitsabstand _________________________________________________________ 10 Vorbelag _________________________________________________________________ 11...

  • Seite 4: Produktinformationen

    2.1.1 Bestimmungsgemässe Verwendung Der Raumheizer Cassia wurde nach DIN EN 13240 entwickelt und geprüft. Der mit hochwertigen Thermobrikk ausgekleidete Feuerraum ist durch eine Türe aus Keramikglas einsehbar. Kombiniert mit einer passenden Abgasanlage und ausreichender Zufuhr von Verbrennungsluft bildet der Raumheizer eine Anlage für die Verbrennung zugelassener Brennstoffe.

  • Seite 5: Bauteile Am Raumheizer

    Bedienungsanleitung Cassia PRODUKTINFORMATIONEN Bauteile am Raumheizer 2.2.1 Typenschild Das Typenschild befindet sich am Hitzeschutz an der Frontseite. Zur freien Einsicht auf das Typenschild müssen Sie die Verkleidung oben demontieren. Die Verkleidung oben ist aus Stahlblech hergestellt. Sie wird auf vier Auflageschrauben gelegt und in die Verkleidung versenkt.
  • Seite 6 Bedienungsanleitung Cassia PRODUKTINFORMATIONEN Bild 2: Ansicht Typenschild Sicherheitsabstand zu Seitenwand [cm] Gemäss Prüfbericht nach EN 13240 Sicherheitsabstand zu Rückwand [cm] Gemäss Prüfbericht nach EN 13240 Sicherheitsabstand zu Deckfläche [cm] Gemäss Prüfbericht nach EN 13240 Sicherheitsabstand minimal zu brennbaren Material Gemäss Prüfbericht nach EN 13240 Nennwärmeleistung [kW]...

  • Seite 7: Hauptabmessungen

    Bedienungsanleitung Cassia PRODUKTINFORMATIONEN Hauptabmessungen Bild 3: Hauptabmessungen in [cm] Technische Daten Feuerstelle (Lichte Öffnung) B × H cm 22.5 x 35.7 Abmessungen aussen B × T × H cm 42×42×102 Gewicht komplett Nennwärmeleistung Raumwärmeleistung 5.9 – 6.4 Wärmeleistungsbereich Wirkungsgrad 81.0...

  • Seite 8: Sicherheitshinweise

    Instruktion Lassen Sie sich die Anlage und die Bedienelemente durch Ihren Fachinstallateur ausführlich erklären. 3.2.6 Bedienungsanleitung Bewahren Sie diese Anleitung sorgfältig auf. Die aktuelle Version der Anleitung und weitere Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter www.ruegg-cheminee.com.
  • Seite 9 Bedienungsanleitung Cassia SICHERHEITSHINWEISE 3.2.7 Beschädigung Beschädigte oder unvollständige Anlagen dürfen nicht betrieben werden! Für Reparaturen wenden Sie sich bitte an Ihren Fachinstallateur 3.2.8 Brennbare Flüssigkeiten Die Kombination von Wärme und brennbaren oder explosiven Flüssigkeiten ist sehr gefährlich! Halten Sie im Umgang mit diesen Flüssigkeiten folgende Regeln ein: ...

  • Seite 10: Sicherheitsabstand

    Bedienungsanleitung Cassia SICHERHEITSHINWEISE Sicherheitsabstand Gegenstände aus brennbaren oder nicht brennbaren Materialien im Strahlungsbereich des Raumheizers müssen durch einen Sicherheitsabstand geschützt sein. Die Sicherheitsabstände gemäss Tab. 3 müssen eingehalten werden! Bild 5: Sicherheitsabstände Brennbare Umgebung Nicht brennbare Umgebung Hinten Seitlich Vorne...

  • Seite 11: Vorbelag

    Bedienungsanleitung Cassia SICHERHEITSHINWEISE Vorbelag Brennbare Böden müssen mit einem nicht brennbaren Vorbelag geschützt werden. Dieser muss die Feuerraumöffnung zu beiden Seiten und nach vorne überragen. Die länderspezifisch unterschiedlichen Mindestdistanzen gemäss Tab. 4 müssen zwingend eingehalten werden! Bild 6: Vorbelag bei Installation...

  • Seite 12: Sicherheitshinweise Zum Brennstoff

    Bedienungsanleitung Cassia SICHERHEITSHINWEISE Sicherheitshinweise zum Brennstoff 3.5.1 Zulässige Brennstoffe Folgende Brennstoffe und Anzündhilfen sind für den Betrieb zugelassen: Scheitholz Holzbrikett Anzündhilfe ● Naturbelassen ● Unbehandelt ● Wachsgetränkt ● Unbehandelt ● Bindemittelfrei ● Bindemittelfrei ● Luftgetrocknet ● Max. Feuchtigkeit 20% Bild 7: Zulässige Brennstoffe 3.5.2...

  • Seite 13: Sicherheitshinweise Zum Betrieb

    Bedienungsanleitung Cassia SICHERHEITSHINWEISE Sicherheitshinweise zum Betrieb 3.6.1 Verbrennungsluft Achten Sie darauf, dass der Anlage immer genügend Verbrennungsluft zur Verfügung steht. Der Querschnitt der Luftfassung für die Verbrennungsluft muss komplett frei sein. 3.6.2 Abluftventilator Falls Sie in der Küche einen Abluftventilator in Betrieb haben, schalten Sie diesen vor dem Anfeuern frühzeitig ab, damit sich ein allfälliger Unterdruck im Aufstellraum abbauen kann.

  • Seite 14: Verpuffung

    Bedienungsanleitung Cassia SICHERHEITSHINWEISE 3.6.5 Verpuffung Verpuffung! Bei Sauerstoffmangel im Feuerraum kann eine plötzliche und unkontrollierte Zufuhr von Verbrennungsluft eine Verpuffung verursachen. ► Feuertüre nicht öffnen ► Luftschieber langsam und in mehreren Schritten öffnen 3.6.6 Sicherheitsabstand Explosions- und Brandgefahr! Explosives oder brennbares Material in der Nähe der Luftfassung kann eine Explosion oder einen Brand verursachen.
  • Seite 15 Bedienungsanleitung Cassia SICHERHEITSHINWEISE Erforderliche Massnahmen bei einem Schornsteinbrand: Alle Luftzuführungen an der Anlage verschliessen Gebäude evakuieren Feuerwehr alarmieren Schornstein kontrolliert ausbrennen lassen Schornstein vom Fachmann überprüfen lassen 3.6.9 Wetterlage Bei Aussentemperaturen über 15° Celsius kann in seltenen Fällen ein Stau in der Abgasanlage entstehen.

  • Seite 16: Bedienelemente

    Bedienungsanleitung Cassia BEDIENELEMENTE BEDIENELEMENTE Feuertüre Die Feuertüre mit Keramikglas ist mit 2 Scharnieren am Türrahmen des Raumheizers befestigt. Sie wird von Hand bedient und ist selbstschliessend. Die Feuertüre darf während des Betriebs nur kurzzeitig, zum Beispiel zum Nachlegen von Brennstoff, geöffnet werden.

  • Seite 17: Luftschieber

    Bedienungsanleitung Cassia BEDIENELEMENTE Luftschieber Der Griff des Luftschiebers ist an der Frontseite unterhalb der Feuertüre angebracht. Er dient zur Dosierung der Verbrennungsluft. Der Griff wird von Hand betätigt und kann stufenlos über einen Winkel von ungefähr 80° bewegt werden. In der Stellung ganz links ist der Luftschieber geschlossen und in der Stellung ganz rechts ist er geöffnet.

  • Seite 18: Rauchgasklappe

    Bedienungsanleitung Cassia BEDIENELEMENTE Rauchgasklappe Eine Rauchgasklappe kann als optionales Zubehör im Verbindungsstück zwischen Raumheizer und Schornstein montiert sein. Sie dient zum Absperren und Öffnen des Rauchgaskanals. Der Griff kann stufenlos um 90° bewegt werden. Beim Betrieb ist die Klappe grundsätzlich ganz zu öffnen. Bei zu hohem Förderdruck in der Abgasanlage kann sie leicht geschlossen und so als Drosseleinrichtung zur...

  • Seite 19: Verbrennungsprozess

    Bedienungsanleitung Cassia Verbrennungsprozess VERBRENNUNGSPROZESS Abbrandphasen Der Prozess beim Verbrennen von Holz wird grob in 3 Phasen unterteilt. Die einzelnen Phasen können sich überschneiden und müssen nicht zwingend nacheinander stattfinden. Phase1: Trocknen Die zulässige Restfeuchtigkeit des lufttrockenen Holzes von 15 - 20% verdampft bei Temperaturen über 100°...

  • Seite 20: Betrieb

    Bedienungsanleitung Cassia Betrieb BETRIEB Heisse Griffe! Die Griffe der Bedienelemente werden während des Betriebs heiss und können Verbrennungen verursachen. ► Schutzhandschuhe verwenden Brennstoff! Falscher oder zu viel Brennstoff kann Schäden an der Anlage verursachen. ► Nur zulässige Brennstoffe verwenden ►...

  • Seite 21: Brennstoff Nachlegen

    Bedienungsanleitung Cassia Betrieb Brennstoff nachlegen Mit der Brennstoffmenge wird die Heizleistung beeinflusst. Vermeiden Sie ein Überheizen des Aufstellraumes und legen Sie nur so viel Brennstoff wie nötig nach. Öffnen Sie die Feuertüre langsam und nur für kurze Zeit, damit möglichst wenig Rauchgase in den Aufstellraum austreten können.

  • Seite 22: Ausser Betrieb Nehmen

    Bedienungsanleitung Cassia Betrieb Verpuffung! Bei Sauerstoffmangel im Feuerraum kann eine plötzliche und unkontrollierte Zufuhr von Verbrennungsluft eine Verpuffung verursachen. ► Feuertüre nicht öffnen ► Luftschieber langsam und in mehreren Schritten öffnen Ausser Betrieb nehmen Nach beendetem Betrieb müssen an der abgekühlten Anlage sämtliche Verbindungen ins Freie geschlossen werden.

  • Seite 23: Betriebsstörungen

    Bedienungsanleitung Cassia Betrieb Betriebsstörungen In seltenen Fällen können Betriebsstörungen auftreten. Die nachfolgenden Fragen helfen Ihnen mögliche Ursachen zu erkennen und mögliche Gegenmassnahmen zu ergreifen. 6.6.1 Brennstoff entzündet nicht Der Brennstoff entzündet sich nur schwer oder gar nicht. Ist der Luftschieber offen? Luftschieber öffnen...
  • Seite 24 Bedienungsanleitung Cassia Betrieb 6.6.4 Starke Russbildung Am Keramikglas bildet sich schnell eine starke Russschicht. Ist die Rauchgasklappe offen? Rauchgasklappe ganz öffnen Ist die Brennstoffqualität in Ordnung? Gute Brennstoffqualität verwenden Ist die Brennstoffmenge korrekt? Korrekte Brennstoffmenge verwenden Ist der Förderdruck im Schornstein hoch genug? Förderdruck mit Messgerät überprüfen lassen...

  • Seite 25: Wartung

    Verwenden Sie ausschliesslich den von uns empfohlenen Glasreiniger. Ein Muster liegt dem Bedienset bei, welches Sie zusammen mit Ihrem Raumheizer erhalten haben. Der Glasreiniger ist in unserem Online-Shop erhältlich unter www.ruegg-cheminee.com. Reinigen Sie das vollständig abgekühlte Keramikglas wie folgt: Fussboden im Bereich der Feuertüre mit alten Zeitungen oder Putzlappen schützen Feuertüre öffnen...

  • Seite 26: Schornstein Und Verbindungsstück

    Bedienungsanleitung Cassia WARTUNG Keramikglas! Schnelle und grosse Temperaturdifferenzen können zum Bersten des Keramikglases führen. ► Keramikglas bei vollständig abgekühlter Anlage reinigen 7.1.3 Schornstein und Verbindungsstück Der Schornstein und das Verbindungsstück müssen regelmässig gereinigt werden. Die Anzahl der Reinigungen pro Heizperiode ist abhängig von der Betriebsintensität, den verwendeten Brennstoffen und der Bauart des Schornsteins.

  • Seite 27: Reparatur

    Änderungen oder Reparaturen dürfen nur durch den Fachinstallateur oder Mitarbeiter des Rüegg- Kundendienstes ausgeführt werden. Qualifizierte Fachinstallateure für Reparaturen und Wartungsarbeiten finden Sie auf unserer Homepage unter www.ruegg-cheminee.com in der Rubrik Partner. Änderugen! Das selbständige Abändern des Raumheizers oder von Anlagebauteilen ist verboten ►...

  • Seite 28: Rückbau

    Bedienungsanleitung Cassia RÜCKBAU RÜCKBAU Der Raumheizer muss fachgerecht und die Bauteile müssen nach Materialien getrennt entsorgt werden. Die Bauteile bestehen aus folgenden Materialien: ▪ Stahl ▪ Aluminium ▪ Keramikglas ▪ Thermobrikk Wir empfehlen Ihnen, den Rückbau und die Entsorgung durch einen Fachinstallateur ausführen zu lassen.

  • Seite 29: Notizen

    Bedienungsanleitung Cassia NOTIZEN NOTIZEN...
  • Seite 30 Bedienungsanleitung Cassia NOTIZEN...
  • Seite 31 Bedienungsanleitung Cassia NOTIZEN...
  • Seite 32 Bedienungsanleitung Cassia NOTIZEN www.ruegg-cheminee.com ba_cassia_de_rev0...
